25
Produced by Danfoss © 05/2021

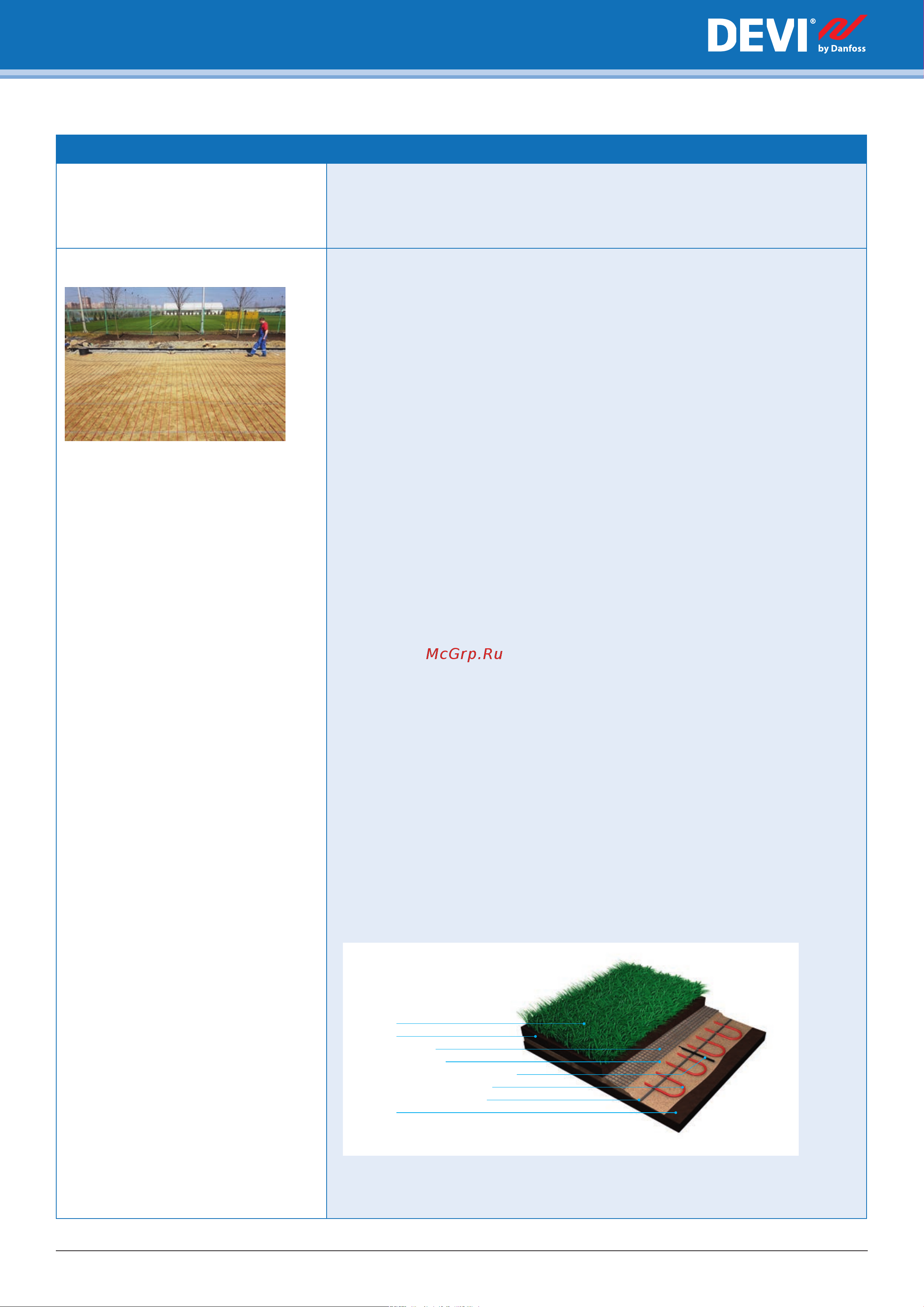

ПОДОГРЕВ ТРАВЯНЫХ ГАЗОНОВ
Использование системы С помощью нагревательных кабелей DEVIsport™, установленных в грунте футболь-
ного поля или поля для гольфа, можно прогреть почву и ускорить или продлить
рост травяного покрытия. Таким образом, поле будет готово к использованию на
1–2 месяца раньше, чем обычно, а сезон может быть продлен на 2–3 месяца осенью.
Расчетная мощность, установка
кабеля и выбор оборудования
На футбольных полях международного размера (70 × 110 м) общая мощность систе-
мы составляет от 400 до 750 кВт.
Нагревательные кабели DEVIsport™ можно устанавливать как на подготовлен-
ном к игре поле, так и при восстановлении травяного покрова. Последний способ
подразумевает укладку нагревательного кабеля непосредственно в грунт. Травяной
покров должен быть ровным. Поле должно быть оборудовано эффективной систе-
мой дренажа. Установка выполняется с помощью специального плуга, способного
удерживать от 1 до 3 катушек нагревательного кабеля одновременно и, разрезая
почву, устанавливать кабель на нужной глубине.
Расстояние между нитками кабеля зависит от его погонной мощности и расчетной
мощности на м². Эта величина лежит в пределах 20–40 см. Поверхность грунта
практически не повреждается и готова к использованию спустя 10–15 дней после
установки. Нагревательные кабели устанавливают на 20–30 см ниже поверхности,
чтобы избежать их повреждения при использовании спортивных снарядов с остры-
ми наконечниками и прочими инструментами технических служб.
Практика применения системы показала, что в весенне-осенний периоды темпе-
ратура в прикорневой зоне на глубине около 10 см от поверхности находится в
пределах от 6 до 10 °C. Когда поле не используется, для поддержания необходимого
тепла и влажности почвы его накрывают пленкой или аналогичным материалом.
Для обогрева травяного покрова используют нагревательные кабели DEVIsport™
мощностью 18–30 Вт/м (230 или 400 В).
Для регулирования температуры необходимо использовать терморегулятор
DEVIreg™ 330 с расположением датчика температуры в корневой зоне на глубине
около 10 см от поверхности.
Область подогрева может быть разделена на несколько зон (например, на 4 зоны —
по количеству мачт освещения), чтобы иметь возможность управлять температурным
режимом каждой зоны отдельно. Для системы отопления большой мощности исполь-
зуют нагревательные кабели, рассчитанные на напряжение 400 В.
Необходимую расчетную мощность системы, несмотря на достаточно большие цифры,
на современных больших стадионах получить возможно. На таких стадионах устанав-
ливают мощные системы освещения, которые используют только во время проведения
матчей. Несложно сделать необходимые изменения, чтобы электроэнергию использо-
вать для кабельной системы в периоды, когда не используют систему освещения.
Нагревательный кабель рекомендуем включить весной заранее, за 4–6 недель до на-
чала использования поля, так как рост травы должен начаться до момента использо-
вания поля стадиона без каких-либо рисков ее повреждения. Согласно ПУЭ и СНиП,
в целях безопасности нагревательный кабель под травяным покровом должен быть
экранированным, заземлен, и необходимо использовать реле токов утечки (УЗО).
газон
грунт
грунт
защитная сетка
песчаная засыпка
нагревательный кабель DEVI
монтажная лента DEVIfast™
датчик температуры в гофротрубке
