20
Produced by Danfoss © 05/2021

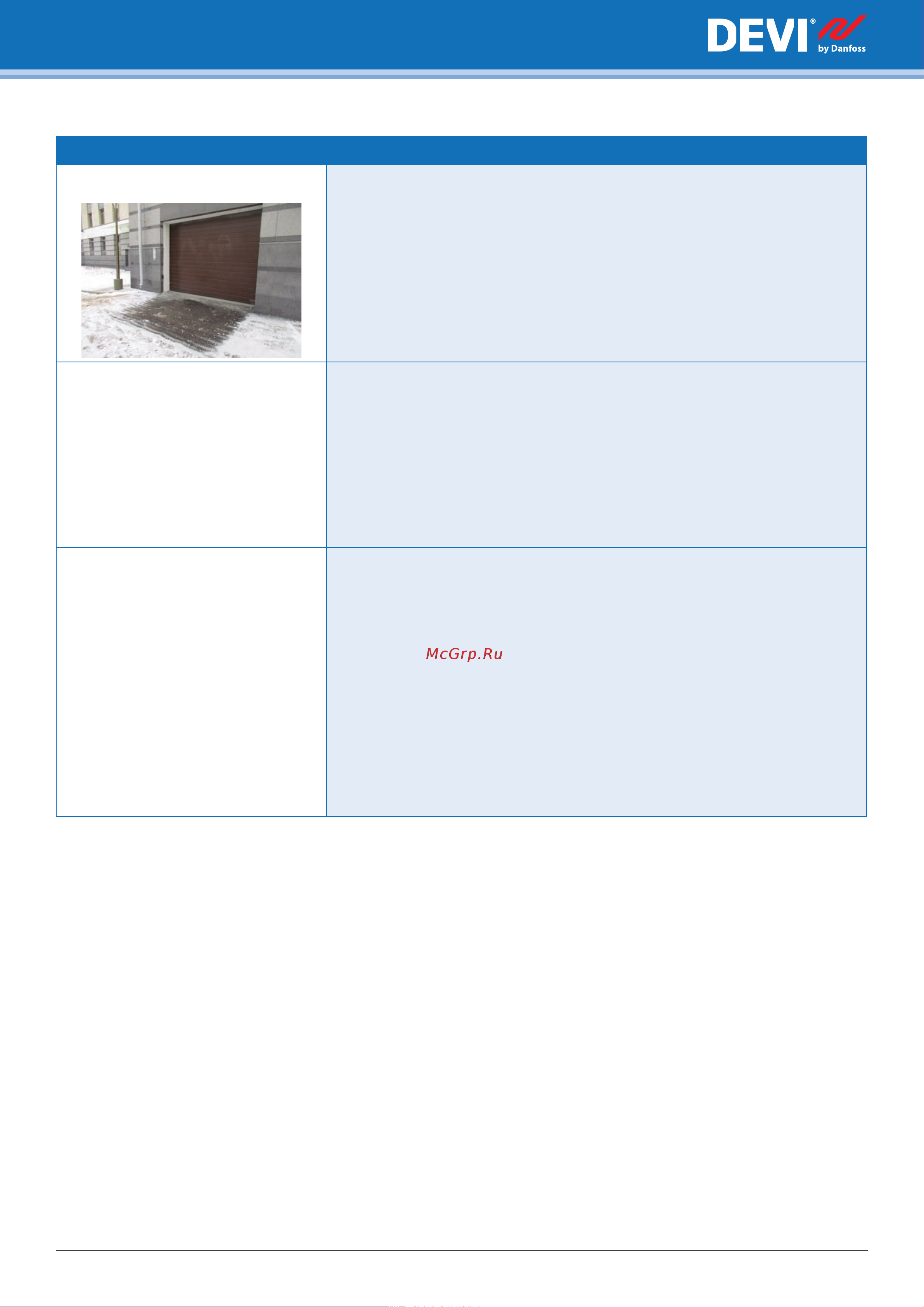

ДВЕРИ И ВОРОТА
Использование системы
Холодные помещения постоянно подвержены образованию льда и инея.
Например, на открытой двери может появиться лед. Для подогрева конструкции
дверных проемов рекомендуется использовать силиконовый нагревательный
кабель, сохраняющий гибкость при низких температурах.
Подвижные элементы раздвижных и вращающихся дверей также подвержены угро-
зе обледенения. Это касается не только холодильных камер, но также и гаражных
ворот и дверей моек для машин и других помещений, где существует вероятность
образования наледи. Предупредить возникновение этих проблем можно с помо-
щью нагревательных кабелей.
Расчетная мощность и установка
кабеля
Для наружных ворот и дверей холодных помещений расчетная мощность на погон-
ный метр составляет 10–20 Вт для каждой конструкции. Для пола под вращающими-
ся дверями и подвижными элементами внешних ворот расчетная мощность должна
соответствовать мощности систем стаивания снега и льда (350–400 Вт/м
2
).
Установку нагревательного кабеля на ворота, двери и т.п. выполняют путем при-
клеивания его с помощью алюминиевой ленты к задней (тыльной) части конструк-
ции перед ее монтажом. Для защиты от обмерзания направляющих планок в полу
нагревательный кабель укладывают в бетон непосредственно под планкой.
Важно, чтобы кабель был уложен так, чтобы впоследствии он не был поврежден
при установке планки.
Выбор оборудования Благодаря высокой гибкости и небольшому диаметру (3 мм) силиконовые кабели
легко крепятся к конструкции. Кроме того, силиконовые кабели поставляются под
заказ любой длины и могут решить любую индивидуальную задачу. Резистивные
нагревательные кабели DEVIflex™ 10T и 18Т мощностью 10 и 18 Вт/м используют
для укладки в бетон, например, для установок под направляющие планки и враща-
ющиеся двери.
При установке в конструкцию дверей или ворот холодных помещений нагреватель-
ный кабель, как правило, работает постоянно. Для других установок рекомендуем
использовать электронный терморегулятор с датчиком температуры на проводе,
например: DEVIreg™ 330 (–10 ... 10 °C) или DEVIreg™ 610 (–10 ... 50 °C).
При установке в конструкциях датчик температуры крепят так же, как и нагрева-
тельный кабель, с помощью самоклеющейся алюминиевой ленты. При установке
под направляющие планки гофротрубку с датчиком на проводе укладывают в бетон
как можно ближе к тому участку планки, где крепят нагревательный кабель.
