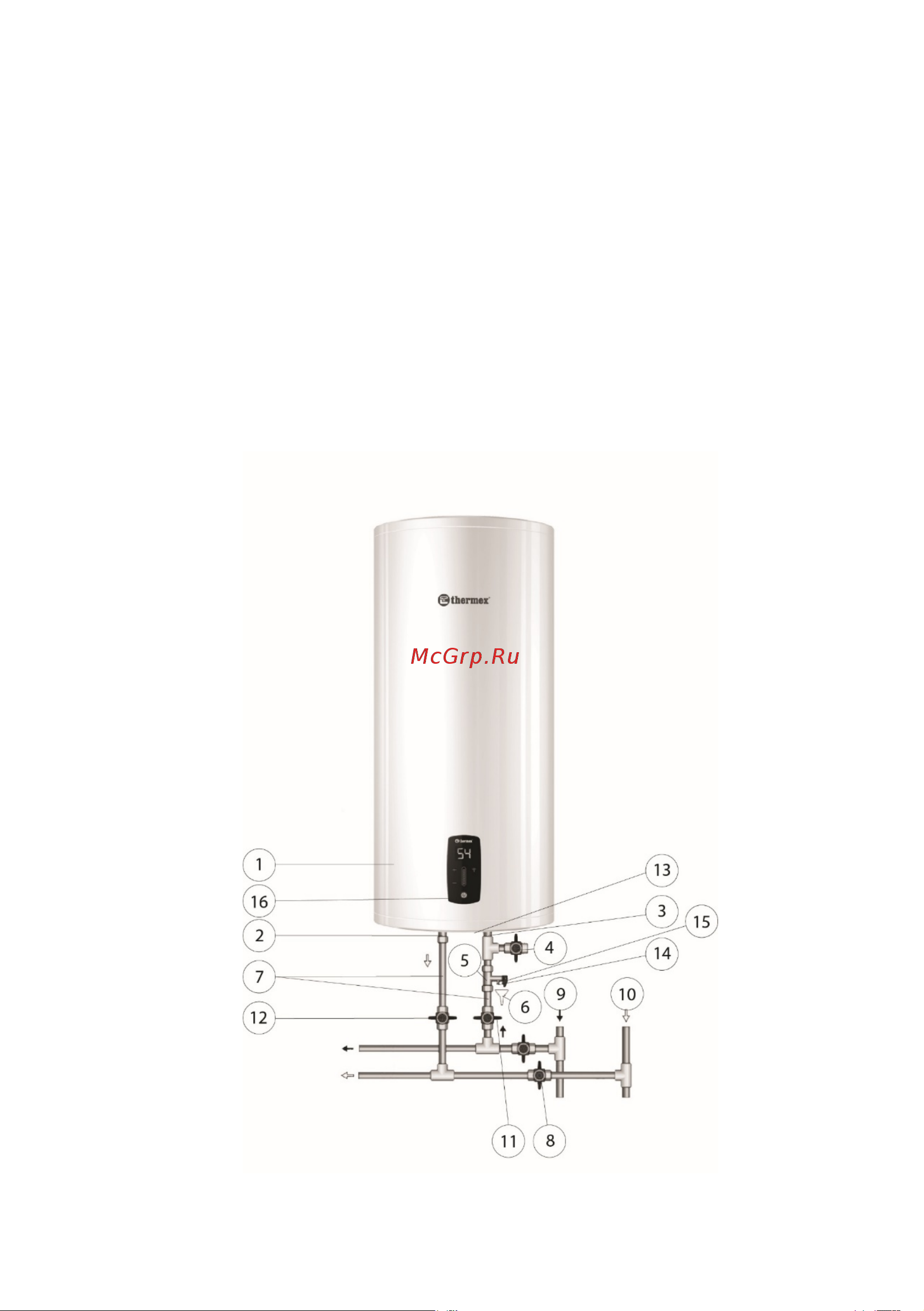

Рисунок 1:

1 – ЭВН

9 – магистраль холодной воды

2 – патрубок горячей воды

10 – магистраль горячей воды

3 – патрубок холодной воды

11 – запорный вентиль холодной воды

4 – сливной вентиль

12 – запорный вентиль горячей воды

5 – предохранительный клапан

13 – защитная крышка

6 – дренаж в канализацию 14 – выпускная труба предохранительного

клапана

7 – подводка 15 – ручка для открывания предохрани-

тельного клапана

8 – перекрыть вентиль при эксплуатации

ЭВН

16 – панель управления

Рисунок 1. Схема подключения ЭВН к водопроводу
