2.5 ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ ГПВН

2.5.1 Устройство ГПВН

ГПВН настенного типа имеет прямоугольную форму, образуемую съёмной об-

лицовкой, установленной на каркасе (Рис. 1, 2).

В ГПВН применена автоматическая электронная система зажигания, получаю-

щая питание от двух батареек типа R20 напряжением по 1,5 В., расположенных в

батарейном отсеке. Для моделей с маркировкой Т – с принудительным выбросом

выхлопных газов (турбированные) питание осуществляется от сети ~ 220 В.

Комфортность пользования ГПВН достигается благодаря его автоматиче-

скому включению простым открыванием крана горячей воды.

2.5.2 Устройство ГПВН с естественным отводом выхлопных газов

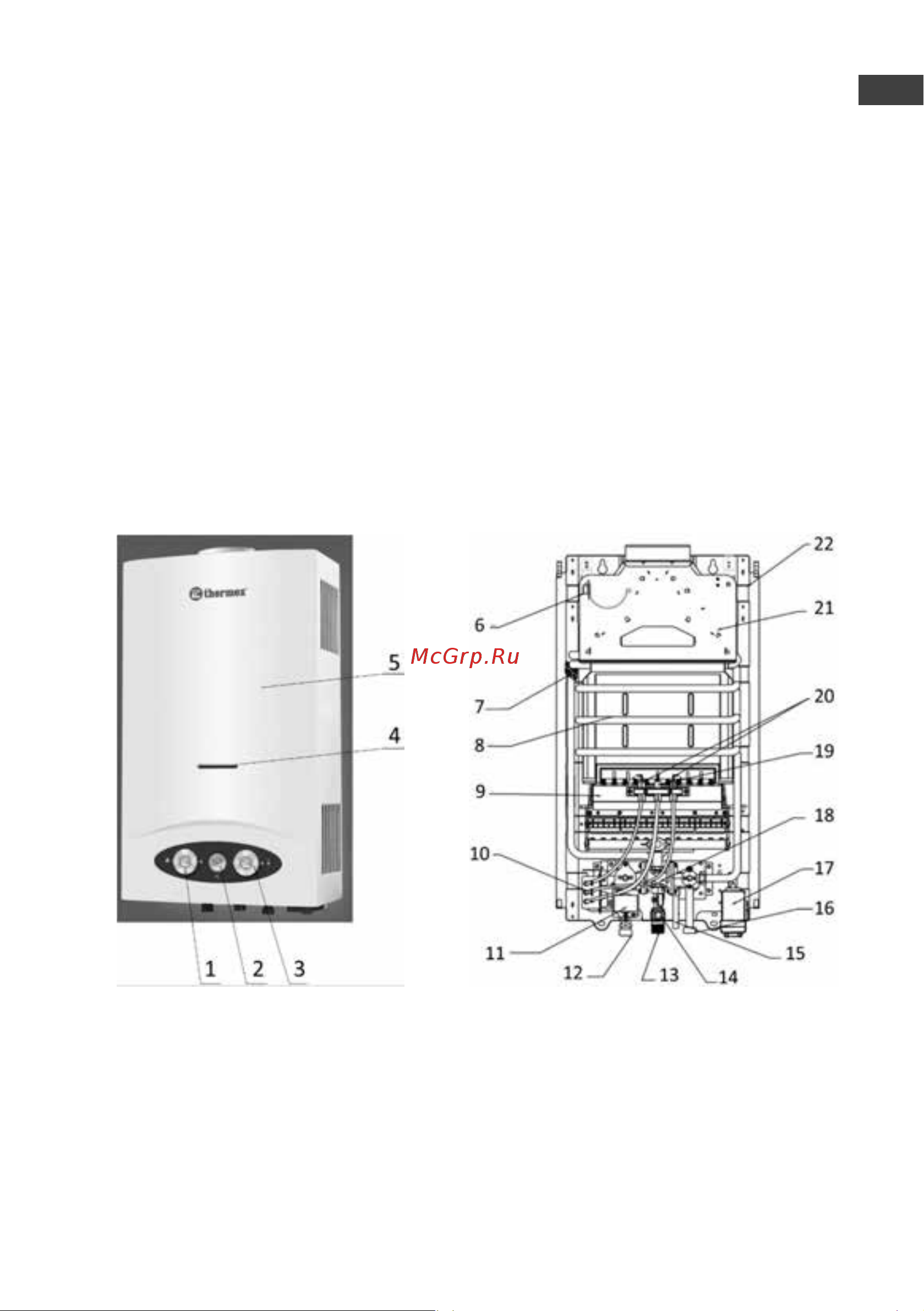

Составные части изделия, поясняющие принцип устройства ГПВН и требую-

щие технического обслуживания во время эксплуатации, показаны на Рис. 1.

Рисунок 1 Рисунок 2
