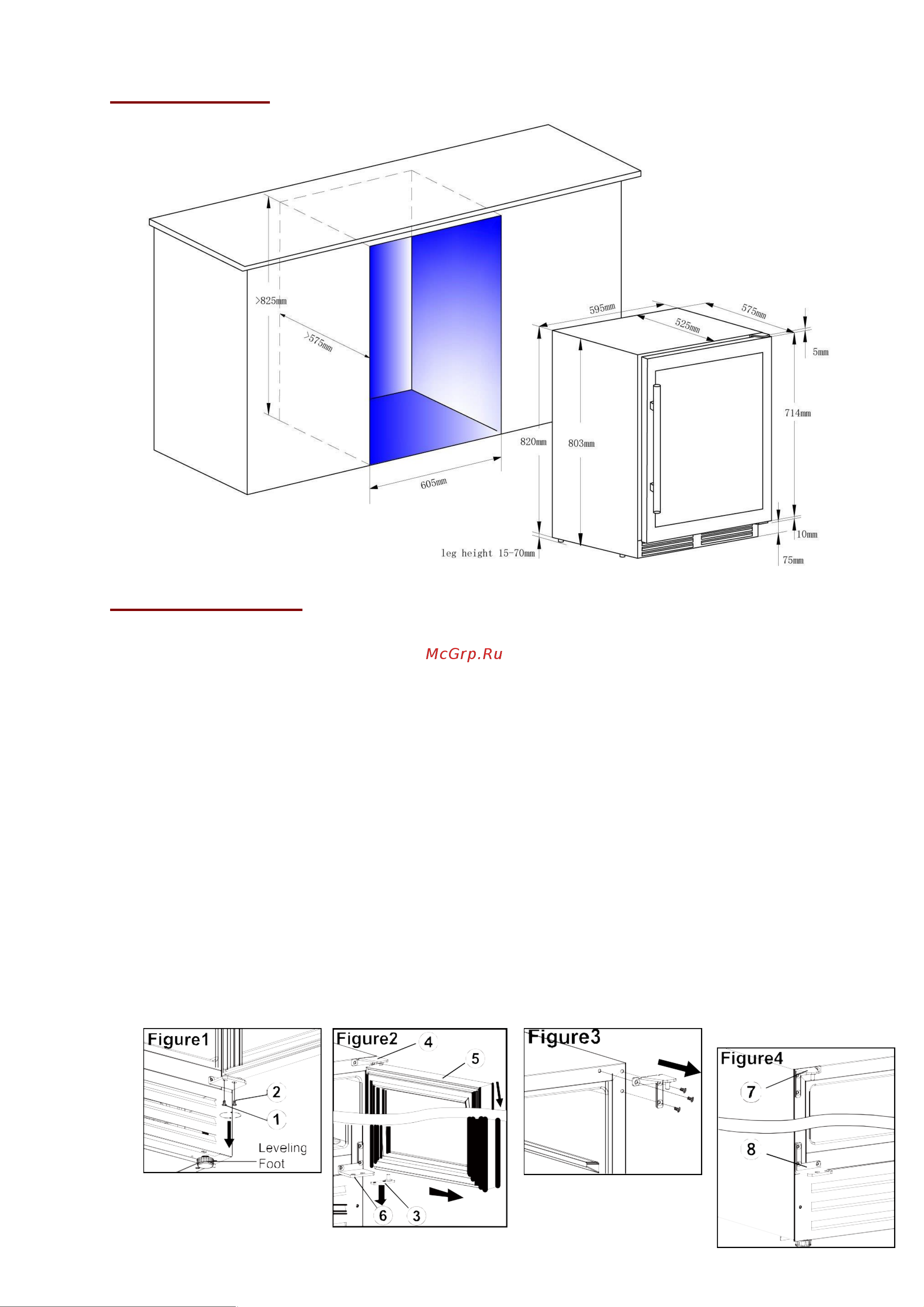

Чертеж встраивания

Перевешивание дверцы

Инструкция основана на устройстве, у которого уже установлена правая дверная петля. Чтобы закрепить

дверь от правой петли до левой, вам необходимо подготовить 2 новые запасные части: верхнюю левую

петлю и нижнюю левую петлю. Эти запасные части находятся в вашем приборе, когда он распакован.

Для переустановки двери необходимо сохранить все снятые детали, за исключением тех, которые

помечены как “неиспользуемые”.

Откройте дверцу и открутите 2 винта① и ②. Смотрите рисунок 1.

Осторожно снимите дверь с верхней правой петли④ предотвращая от поцарапывания. Выньте

опорный стержень ③ из отверстия дверной петли. Смотрите рисунок 2.

Выверните 6 декоративных пластиковых болтов, закрывающих зарезервированные отверстия для

винтов шарниров в переднем левом углу шкафа. Сохраните их в количестве 7.

Отвинтите верхний правый шарнир ○,4(более не используется) и нижний левый шарнир ○,6 (более не

используется) из шкафа. Смотрите рисунок 3.

Установите верхний левый шарнир ○,7 и нижний левый шарнир ○,8 к левой стороне шкафа.

Убедитесь, что винты затянуты. Смотрите рисунок 4.

Переверните дверь вверх ногами и установите ее на левые петли, выполнив действия,

противоположные снятию двери, как описано выше

Закройте отверстия для винтов шарнира с правой стороны 6 декоративными пластиковыми болтами.

Украшающий пластиковый болт, сохраненный с номером 3.
