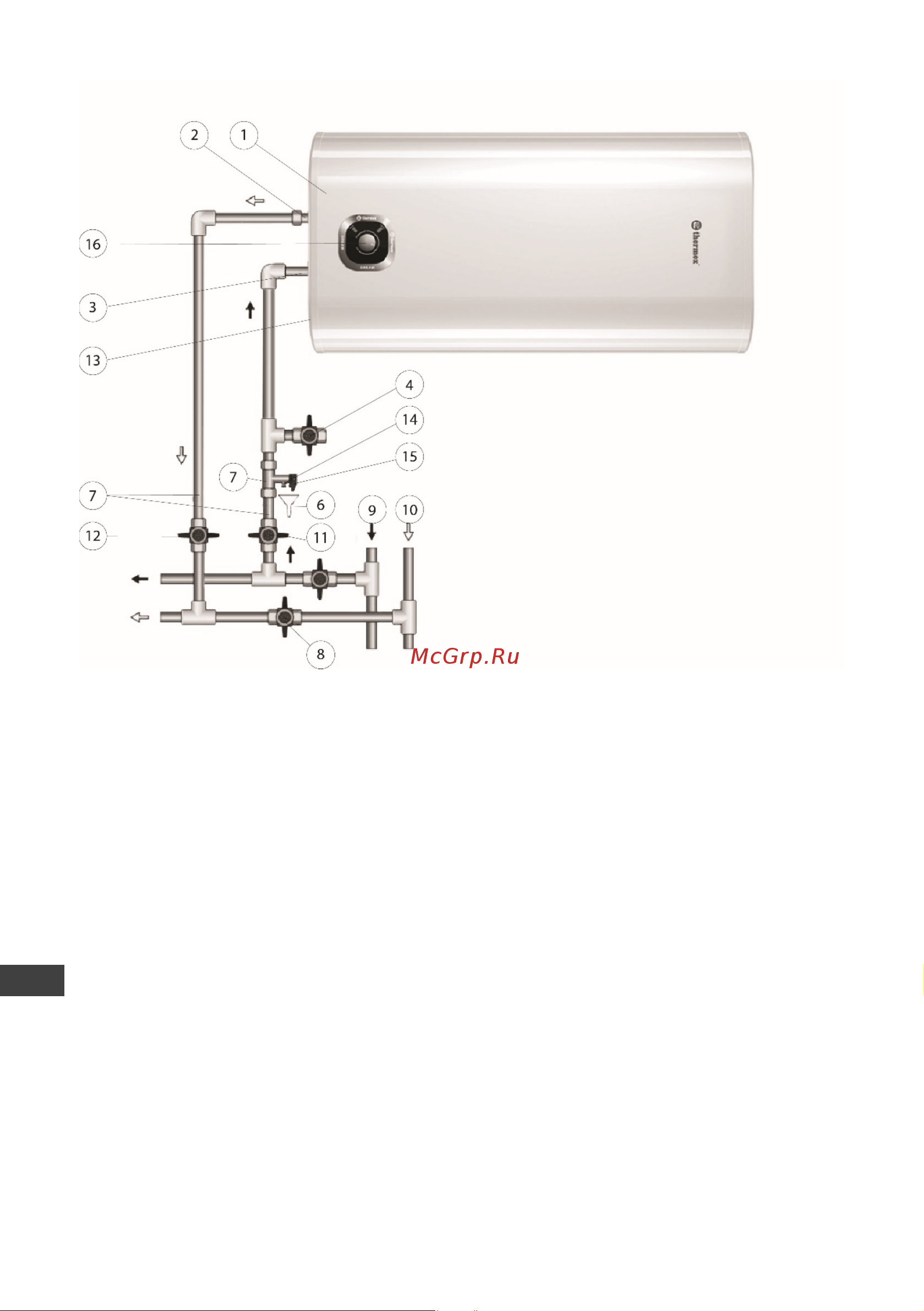

Рисунок 1: 1 – ЭВН, 2 – патрубок горячей воды, 3 – патрубок холодной воды,

4 – сливной вентиль, 5 – предохранительный клапан, 6 – дренаж в канализацию,

7 – подводка, 8 – перекрыть вентиль при эксплуатации ЭВН, 9 – магистраль холод-

ной воды, 10 – магистраль горячей воды, 11 – запорный вентиль холодной воды,

12 – запорный вентиль горячей воды, 13 – защитная крышка, 14 – выпускная труба

предохранительного клапана, 15 – ручка для открывания предохранительного кла-

пана, 16 – панель управления.

После подключения откройте вентиль подачи холодной воды (Рис. 1, п. 11) в

ЭВН, кран выхода горячей воды из ЭВН (Рис. 1, п. 12) и кран горячей воды на сме-

сителе, чтобы обеспечить отток воздуха из водонагревателя. При конечном запол-

нении ЭВН из крана смесителя непрерывной струей потечет холодная вода. За-

кройте кран горячей воды на смесителе.

При подключении ЭВН в местах, не снабженных водопроводом, допускается

подавать воду в ЭВН из вспомогательной емкости, размещённой на высоте не ме-

нее 5 метров от верхней точки ЭВН, или с использованием насосной станции.

Примечание: для облегчения обслуживания ЭВН в процессе эксплуатации ре-

комендуется установка сливного вентиля (Рис. 1, п. 4) в соответствии с рис. 1 (для

моделей, не оборудованных сливным патрубком (не входит в комплект поставки

ЭВН)).

Если давление в водопроводе превышает 0,7 МПа, то на входе перед ЭВН

необходимо установить редукционный клапан (не входит в комплект поставки

ЭВН) для снижения давления воды до нормы.
