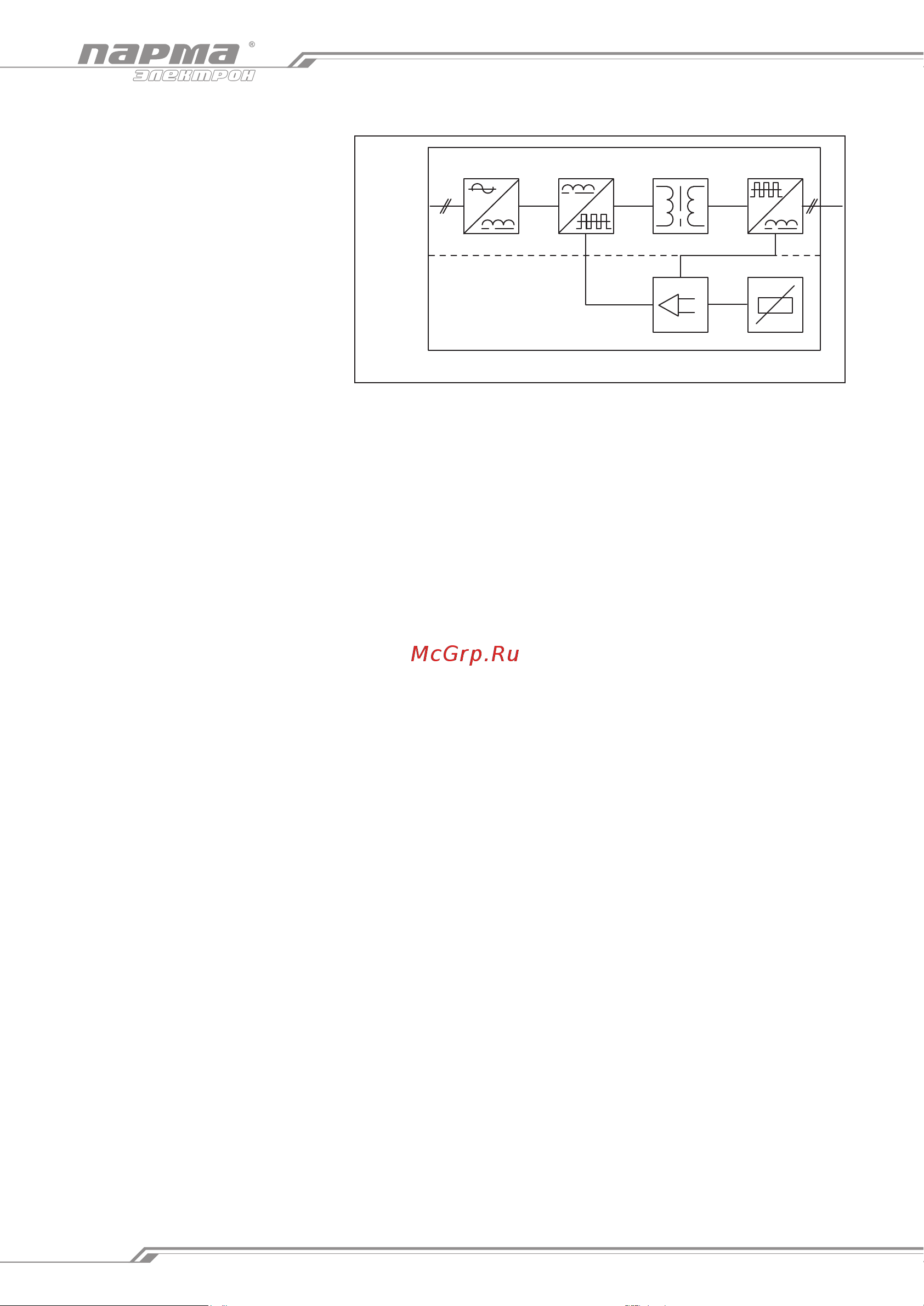

5. СТРУКТУРНАЯ СХЕМА (рис. 1)

Инвертор состоит из

двух блоков — силового и

управления, расположен-

ных на печатной плате.

1. Вход однофазно-

го тока питания, выпря-

митель и конденсатор.

2. Транзисторы и

управляющий переклю-

чающий мост (IGBT):

преобразуют напряже-

ние выпрямленного тока цепи в высокочастотное переменное напряжение и

позволяет регулировать передачу мощности в соотношении ток/напряжение в

соответствии с режимом сварки.

3. Высокочастотный трансформатор: первичная обмотка питается на-

пряжением, преобразованным блоком 2. Предназначение трансформатора

состоит в том, чтобы привести в соответствие напряжение и ток к значениям

необходимым для дуговой сварки, и кроме того, гальванически разделить ток

сварки и основную цепь питания.

4. Вторичный мост выпрямителя: преобразует переменное напряжение/

ток, производимые первичной обмоткой при низкой частоте в постоянное на-

пряжение/ток.

5. Блок управления: производит контроль значений сварочного тока и срав-

нивает их с данными, установленными пользователем; модулирует импульсы

управления ведущего транзистора IGBT, который и осуществляет управление.

Также он определяет динамическую передачу тока и контролирует предохра-

нительные устройства.

Инвертор оснащен следующими функциональными системами:

• ФОРСАЖ ДУГИ — когда напряжение электрической дуги из-за большой

капли, образовавшейся на электроде, становится ниже определенного мини-

мального значения, сила тока автоматически повышается. Это помогает капле

оторваться от стержня электрода, тем самым позволяя электрической дуге ос-

вободиться и не погаснуть. Благодаря этой функции процесс переноса капель

через дуговой промежуток становится четким и равномерным.

• ГОРЯЧИЙ СТАРТ — отвечает за надежное зажигание дуги и достаточный

прогрев на еще холодном основном материале в начале сварки. Для этого в

момент касания электрода с изделием происходит кратковременное повыше-

ние значения сварочного тока.

• АНТИСТИК (АНТИПРИЛИПАНИЕ ЭЛЕКТРОДА) — препятствует про-

каливанию электрода, когда поджиг дуги заканчивается неудачей, и электрод

«прилипает» к изделию. Перегрев электрода может повредить покрытие элек-

трода вплоть до его отслаивания. Чтобы этого не произошло, если после ко-

роткого замыкания, нарастания напряжения не происходит, ток немедленно

1 2

СИЛОВОЙ БЛОК

БЛОК УПРАВЛЕНИЯ

220 В

50 Гц

Рис. 1
