Ред. 17
15

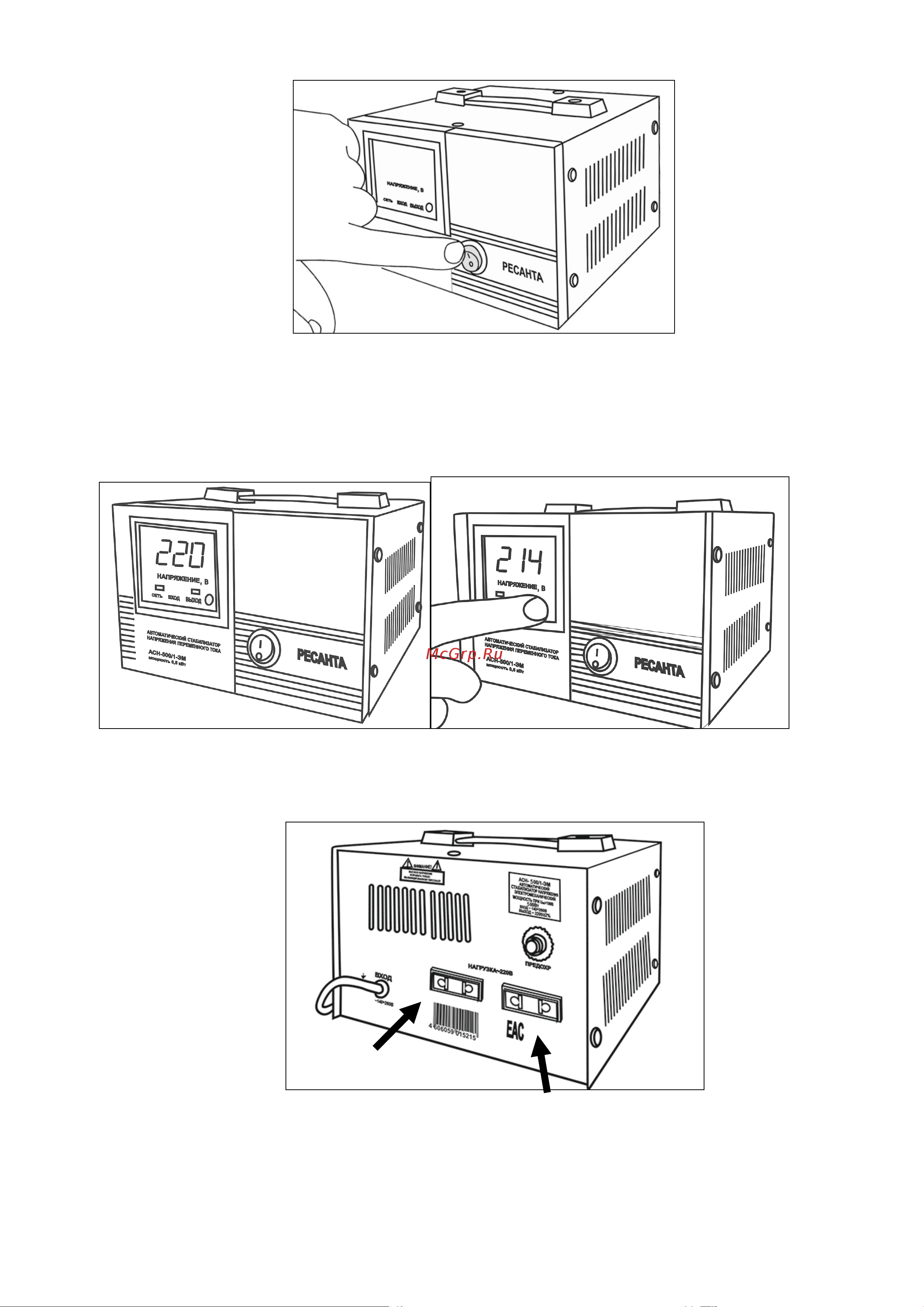

Рис. 3. Включение стабилизатора
4. В штатном режиме на дисплее отображается выходное напряжение.
Проверку входного напряжения можно осуществить нажатием кнопки.
Входное напряжение будет отображаться на дисплее в течение трех
секунд.
Рис. 4. Проверка входного напряжения
5. Для подключения нагрузки можно использовать две розетки на тыльной
стенке стабилизатора.
Рис. 5. Подключение нагрузки
6. В случае превышения напряжения срабатывает автоматический
предохранитель, обесточивая стабилизатор. В этом случае необходимо
отключить нагрузку и нажать на кнопку предохранителя для возврата в
рабочий режим.
