5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1. Облучатель мультиволновый МВБО-01 по ТУ 26.60.13-001-13760586-2019 представляет собой переносной

складной прибор (см. рис. 1), состоящий из корпуса (1) и основания (2), соединённых стойкой (3) с помощью

шарниров с зажимами (4). В корпусе размещены: экран (5), два источника инфракрасного излучения (6),

ртутная лампа ДРТ-125 (7), служащая источником ультрафиолетового излучения, УФ-фильтр (9) из

специального стекла, два кожуха (8), закрывающие выводы лампы (7).

В основании (2) размещены: панель (10), сетевой рокерный выключатель (11) («Вкл» и «Выкл» ) и таймер (12)

установки времени облучения с автоматическим отключением, защёлки (13) и (14) для открывания и подъёма

корпуса (1), держатели плавких предохранителей (17).

5.2. Корпус (1) с помощью зажимов (4) поворачивается вокруг двух осей и надежно устанавливается в любом

желаемом положении для выполнения облучения.

5.3. Подключение МВБО-01 к сети осуществляется посредством шнура сетевого питания (15) с вилкой (16).

5.4. Часть элементов МВБО-01 размещено в корпусе (1) облучателя на монтажной плате.

5.5. Рокерный выключатель (11) и вилка (16) шнура питания (15) обеспечивают одновременное отключение

облучателя от всех полюсов электрической сети.

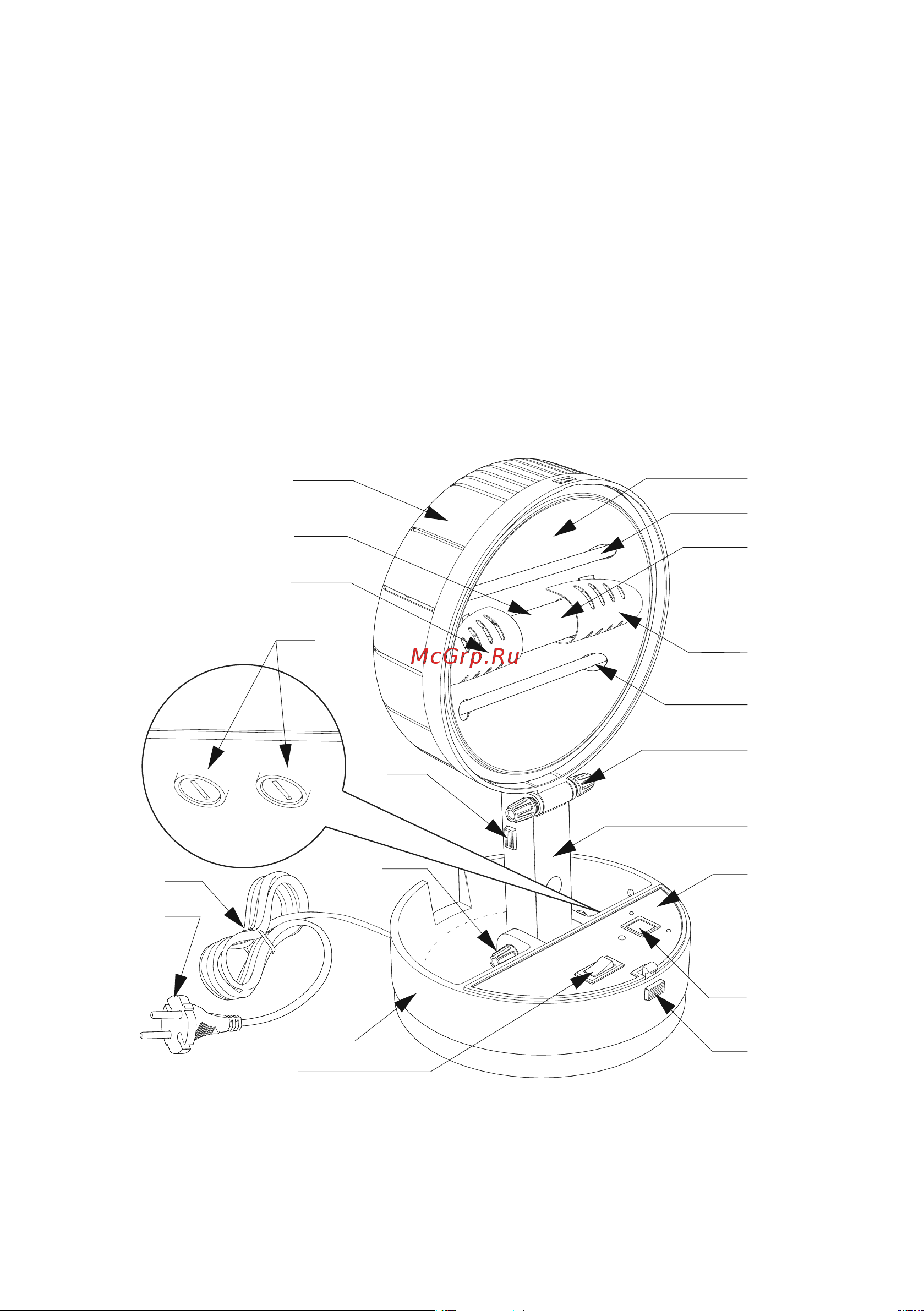

Рисунок 1. Общая конструкция облучателя МВБО-01 по ТУ 26.60.13-001-13760586-2019 и его узлы.

1. Корпус, 2. Основание, 3. Стойка, 4. Шарниры с зажимами, 5. Экран, 6. Источник ИК излучения, 7. Ртутная

лампа ДРТ-125, 8. Кожух, 9. УФ-фильтр, 10. Панель, 11. Сетевой рокерный выключатель, 12. Цифровой таймер с

органами управления, 13. Защелка корпуса, 14. Защелка стойки, 15. Сетевой шнур, 16. Вилка, 17. Держатель

плавкого предохранителя.
