- 4 -

1182

120

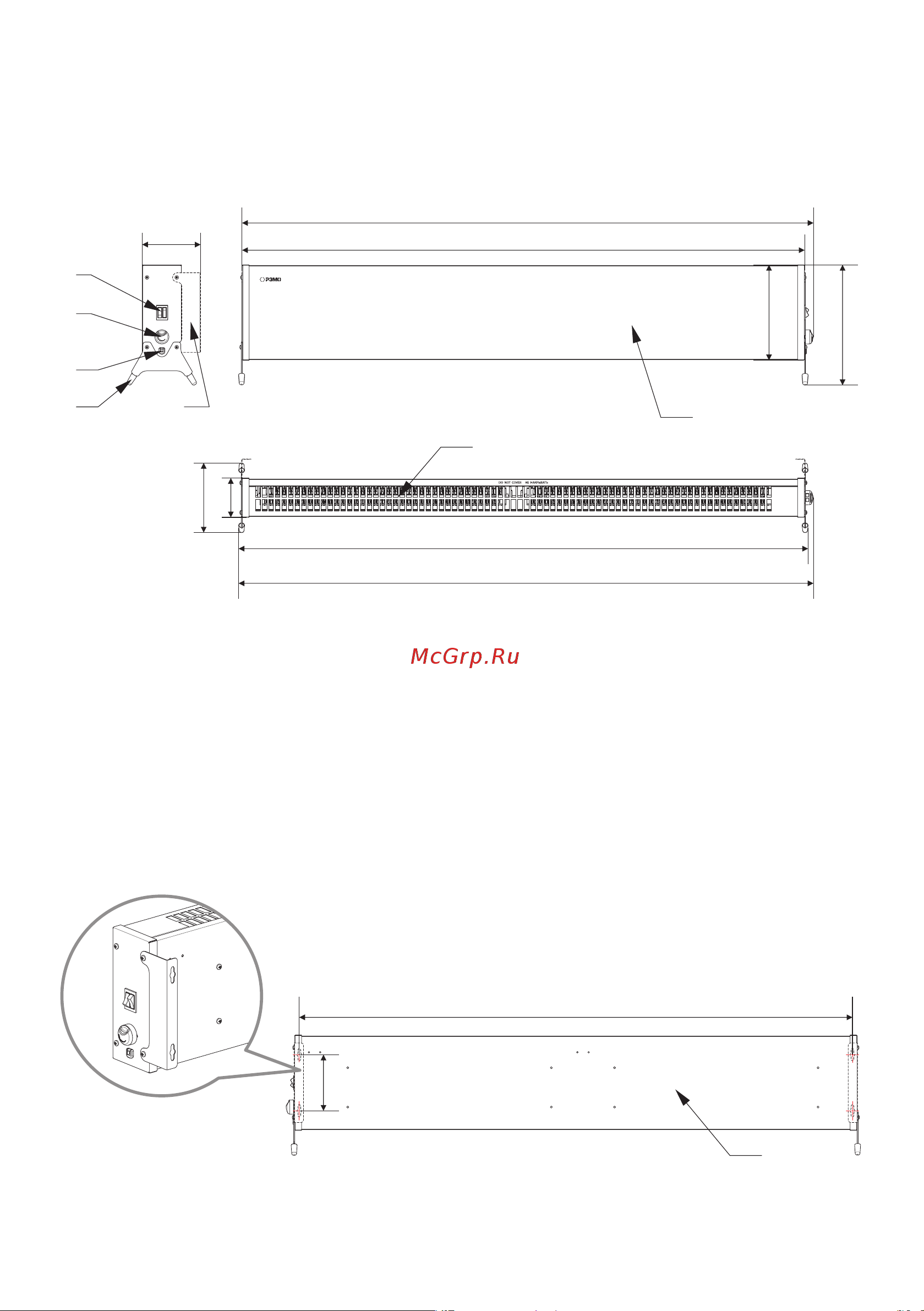

Рисунок 1. Габаритный чертёж и элементы конструкции электрического обогревателя.

1. Передняя панель корпуса, 2. Прорези для выхода нагретого воздуха, 3. Задняя панель корпуса (см. рис.2), 4. Опора,

5. Настенный кронштейн, 6. Рокерный переключатель, 7. Ручка термостата, 8. Вывод шнура питания (шнур с вилкой

условно не показаны).

Обратите внимание! Изготовитель постоянно работает над совершенствованием конвектора, в связи с этим в вашем

изделии могут быть изменения, не указанные в настоящем паспорте. Данные изменения могут касаться комплектации,

внешнего вида и конструкции отдельных узлов. При этом производитель гарантирует, что изменения не ухудшают

потребительские и эксплуатационные свойства изделия.

150

1205

1215

205

260

125

1220

1225

Рисунок 2. Размеры для разметки отверстий для настенного монтажа конвектора.

6.5. Для установки используйте дюбели для кирпичных и бетонных стен или шурупы для стен из дерева и древесных

материалов, для газосиликата (шлако-, керамзитоблоков) — специальный крепёж. Просверлите отверстия, установите

дюбели, вверните шурупы. Оставьте между стеной и головкой шурупа около 2-3 мм. Навесьте конвектор на стену.

6.6. Подключите конвектор к бытовой электрической сети. Рекомендуется подключение к розеткам с рабочим током 16А и

проводкой с сечением жилы провода не менее 2,5мм².
