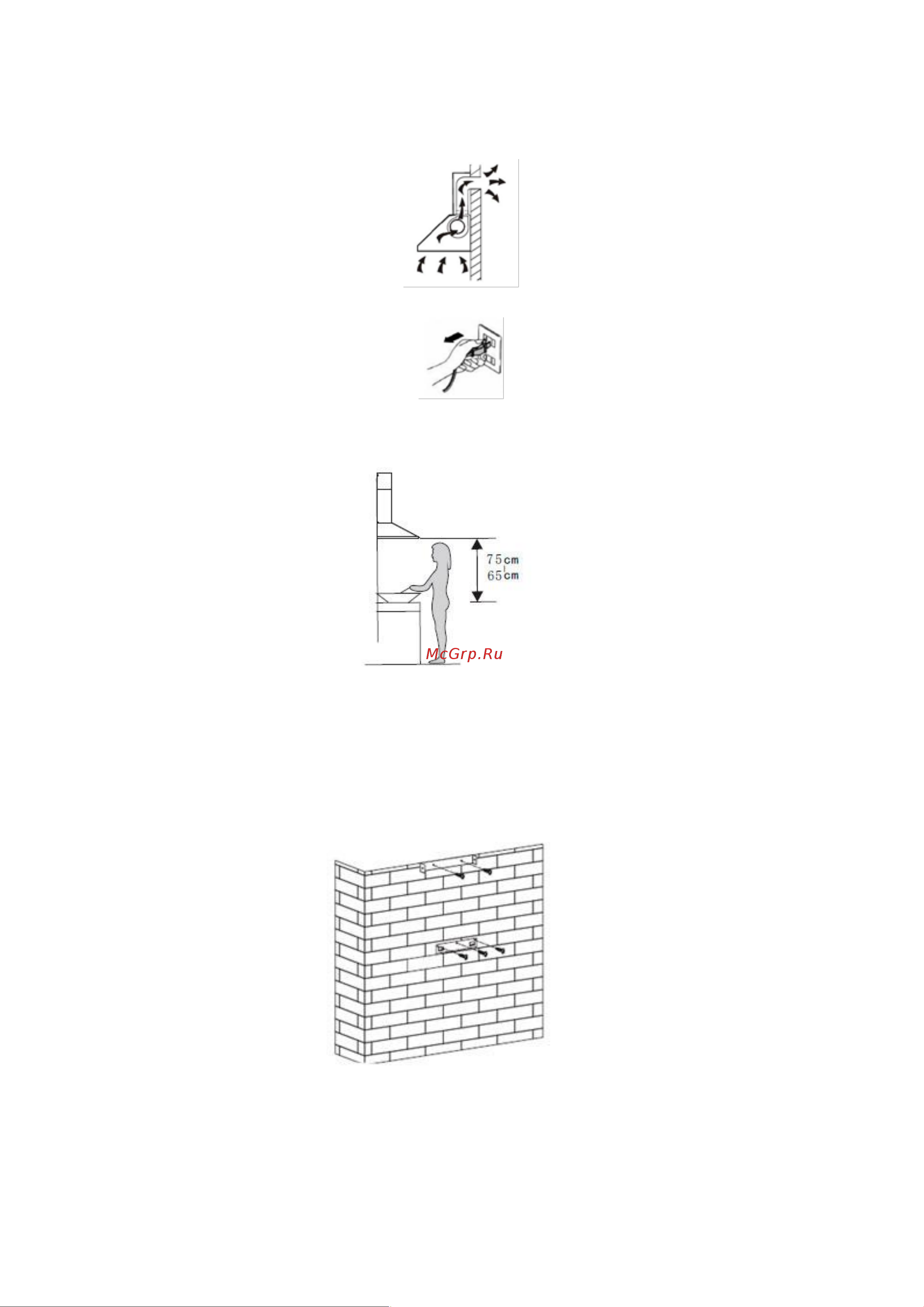

Если Ваше вентиляционное отверстие выходит наружу, вытяжку можно

подключить, как показано на рисунке ниже, с помощью вытяжного канала (из

алюминия, гофрированной трубы или любого негорючего материала с внутренним

диаметром 150 мм).

• Перед установкой выключите устройство и отсоедините его от розетки.

• Для достижения наилучшего эффекта вытяжку следует размещать на

расстоянии 65-75 см от варочной поверхности

• Просверлите 5 отверстий диаметром 8 мм в подходящем месте для установки

крепления и внутреннего кронштейна. Смотрите рис. 2.

• Прикрутите и затяните крепление на стене с помощью прилагаемых винтов 3

шт. (4 мм x 40 мм) и дюбелей. Затем используйте 2 шт. винтов ST4*40 мм для

крепления внутреннего кронштейна короба. Смотрите рис. 2.

Рис. 1

Рис. 2
