9
Сборка сальникового узла
осуществляется в следующем
порядке:
• Наденьте на нагревательную
секцию втулку зажимную
сальникового узла.
• Наденьте на нагревательную
секцию поочередно шайбу,
резиновое уплотнение, шайбу.
Для облегчения установки
разожмите шайбу плоскогубцами.
Для облегчения установки
резинового уплотнения
рекомендуется использовать
неагрессивную смазку*.
• Наденьте втулку уплотнения.
Соберите сальниковый узел, затянув
втулку уплотнения и втулку зажимную
так, чтобы почувствовать сопротив-
ление при затяжке. Проверить качество
затяжки и достаточное уплотнение
можно следующим образом:
• по наличию трения — потянуть кабель
на себя (аккуратно, не повредив
соединение и сам нагревательный
кабель). Если кабель не сдвинулся с
места, то усилие затяжки достаточное.
• по наличию воды — после включения
воды требуется проверить ее наличие
в сальниковом узле. Если есть вода, то
требуется с большим усилием затянуть
прижимную гайку.
Для эффективной работы системы обогрева
трубопровод должен быть теплоизолирован
минимальной толщиной 20 мм.
3 4
6

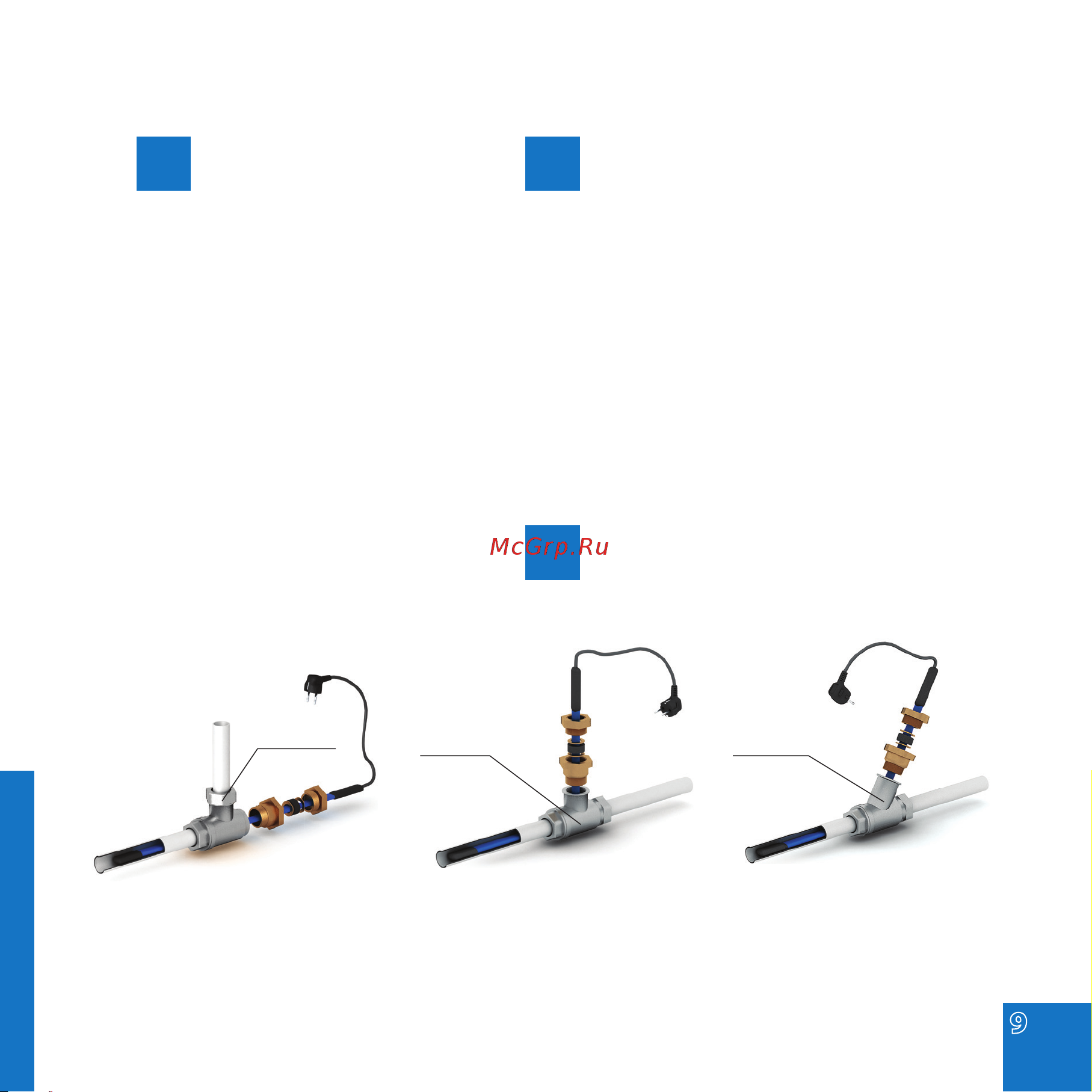

Рис.3. Схемы ввода нагревательной секции внутрь трубопровода:
а - прямой ввод; б - ввод под углом 90°; в - ввод под углом 120°
тройник 180°
3а
тройник 90°
3б
тройник 120°
3в
* Не допускается устанавливать резиновое уплотнение на установочный провод.
Резиновое уплотнение должно быть установлено только на нагревательный кабель.
