11
ПАСПОРТ. ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

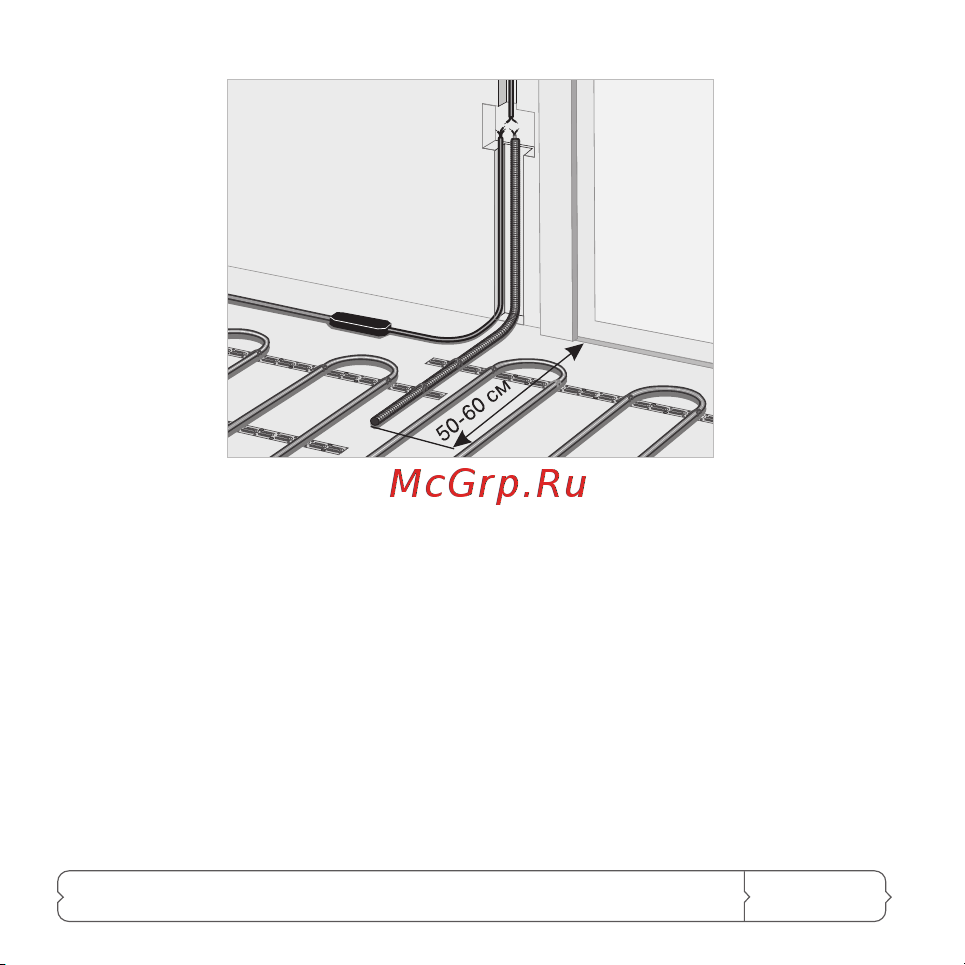

Рис. 2
Торец трубки закрывается герметичной заглушкой, предотвращаю-
щей попадание внутрь раствора для крепления плитки или цемент-
ного раствора при устройстве тёплого пола.
Гофрированная трубка с датчиком внутри располагается на уровне
греющего кабеля, между его витками, на равном удалении от них
(рис. 2).
Другой конец трубки с установочным проводом датчика температуры
внутри укладывается в подготовленную в полу канавку (штробу) и под-
водится к месту установки терморегулятора или распаечной коробки.
Излишки трубки и установочного провода обрезаются по месту.
Содержание
- Тр 520 1
- Содержание 2
- Терморегулятор тр 520 2
- Важно 3
- Внимание 3
- Паспорт инструкция пользователя 3
- Назначение 4
- Режимы работы 5
- Инструкция по установке терморегулятора tр 520 9
- Паспорт инструкция пользователя 15
- Рис 4а 15
- Рис 4б 15
- Рис 4в 15
- Терморегулятор тр 520 16
- Технические характеристики 16
- Органы управления и индикация 17
- Индикация 18
- Терморегулятор тр 520 18
- Паспорт инструкция пользователя 19
- Включение 20
- Терморегулятор тр 520 20
- Управление и работа 20
- Паспорт инструкция пользователя 21
- Разблокировка 21
- Установка температуры поддержания 21
- Любимый режим 24
- Выключение режима 25
- Паспорт инструкция пользователя 25
- Паспорт инструкция пользователя 27
- Меню 28
- Паспорт инструкция пользователя 29
- Терморегулятор тр 520 30
- Установка временных интервалов включения обогрева 30
- Установка выходных дней используется только в програмном режиме 30
- Паспорт инструкция пользователя 31
- Терморегулятор тр 520 32
- Установка времени и дня недели 32
- Установка значения сопротивления датчика температуры пола 32
- Выбор режима управления и самообучения 33
- Паспорт инструкция пользователя 33
- Установка ограничения по температуре воздуха в помещении 33
- Аварийная индикация 34
- Возможные неисправности и варианты их устранения 36
- При возникновении иных вопросов относительно работы термо ре гу лятора рекомендуем обратиться за консультацией в сервисный центр изготовителя см стр 40 36
- Терморегулятор тр 520 36
- Транспортировка и хранение 37
- Меры безопасности 38
- Гарантийные обязательства 39
- Сведения о сертификации 41
- Гарантийный талон 42
- Www teploluxe ru 44
