Терморегулятор ТР 510

Установка терморегулятора

Разберите терморегулятор.

1. Снимите лицевую крышку. Для этого тонкой шлицевой отверткой

аккуратно поочередно надавите на защелки, расположенные снизу

лицевой крышки терморегулятора, при этом потянув ее на себя

(рис. 4а).

2. Снимите крышку (рис. 4б).

3. Установите заднюю крышку терморегулятора в распаечную короб-

ку и зафиксируйте ее двумя винтами, расположенными по гори-

зонтальной оси.

4. Проведите подсоединения проводов согласно предыдущему

пункту.

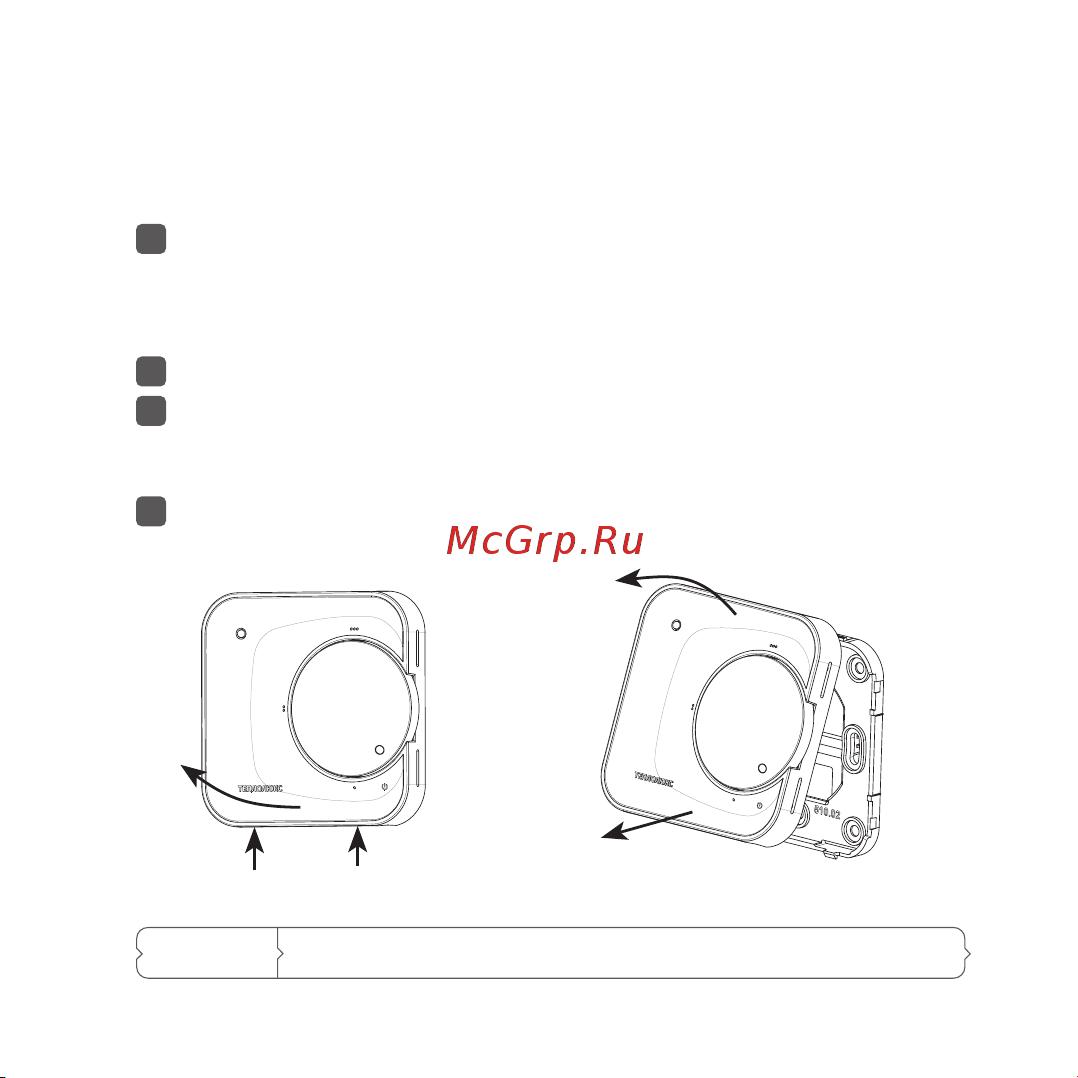

Рис. 4а Рис. 4б

лицевая

крышка

задняя

крышка
