Схемы подключения матов к сети (220 В) (также приведены в инструкци-

ях по установке терморегуляторов):

1. Жила с изоляцией коричневого цвета подключается к клемме 3.

2. Жила с изоляцией голубого (светло-синего) цвета подключается

к клемме 4.

3. Вывод экрана (жила в изоляции желто-зеленого цвета) необходимо

подключить к заземляющему контуру здания.

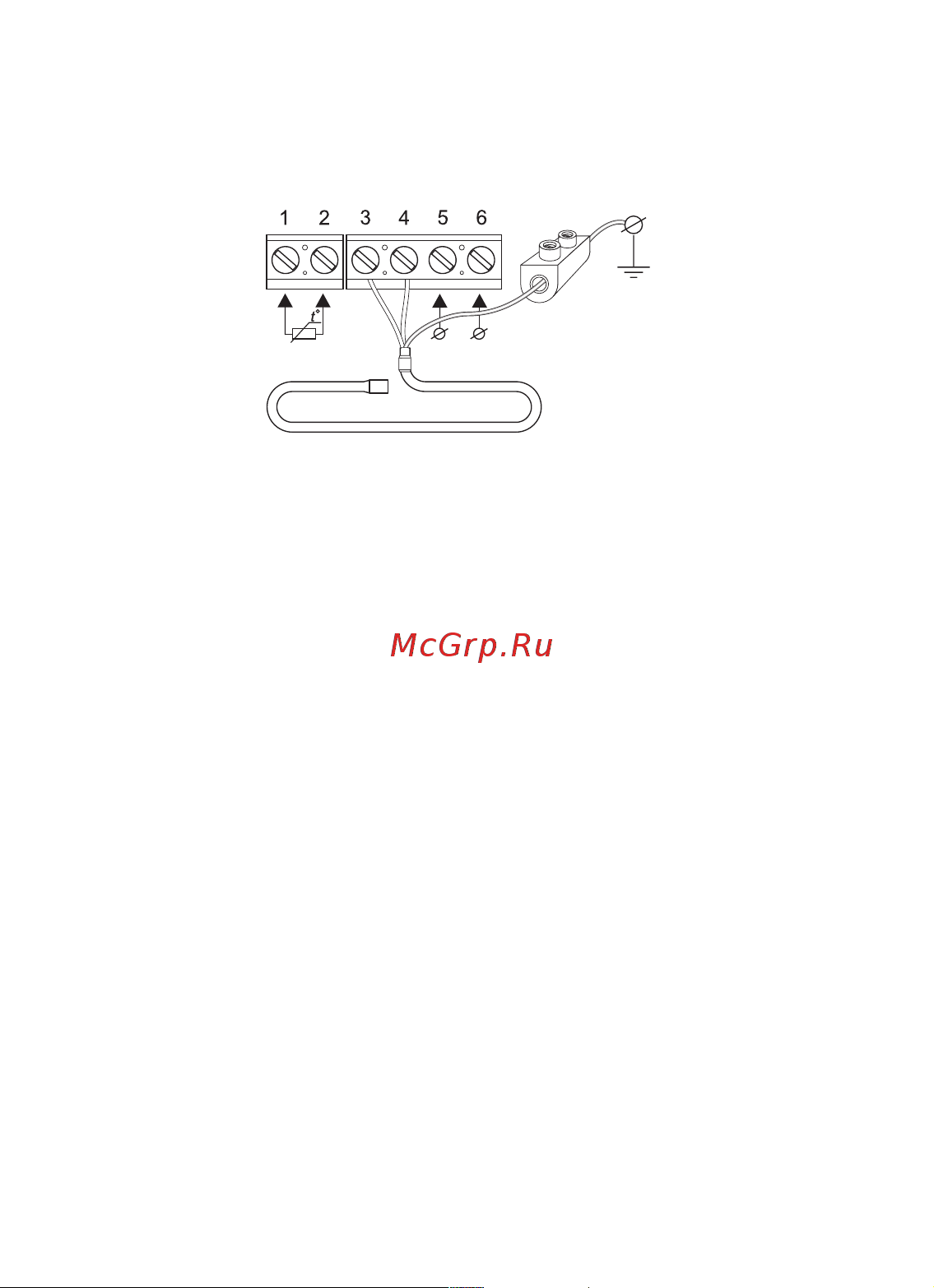

Схема подключения к 3-х проводной электрической сети

Для терморегуляторов ʄʄʄ jɹʦʩʥ ɶʨʡʖʣʨʞʠ ʈʛʥʡʤʡʴʠʧx датчик темпе

ратуры подключается к клеммам 1 и 2; напряжение питания (переменное

220 В) подается на клеммы 5 и 6, причем фаза (определяемая индикатором)

– на клемму 6, а нуль – на клемму 5; выводы нагревательного мата

подключаются к терморегуляторам следующим образом:

датчик

температуры

Двухжильный нагревательный кабель

нуль фаза

220 В

внешний

клеммный

контакт

проводник

зазем

ления

сети
