- 18 -

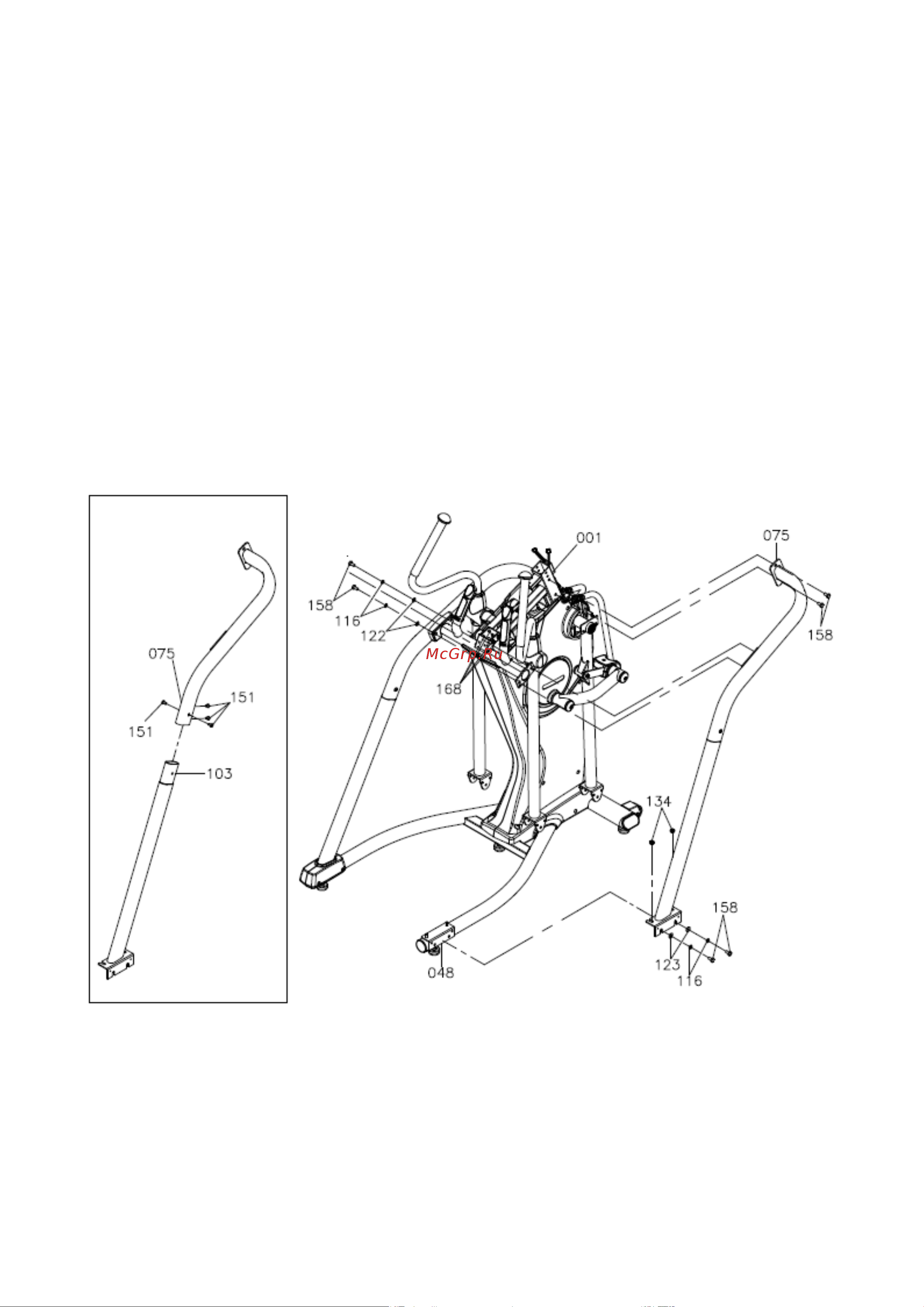

ШАГ 8

8 болтов (М8 × 15 мм × p1.25) (151) предварительно смонтированы на трубе задней

опоры (102, 103). Снимите вышеуказанные болты (151). Прикрепите правую заднюю

опорную трубку (103) к правому неподвижному поручню (75) и слегка закрепите 4

болтами (151).

ПРИМЕЧАНИЕ: не затягивайте в этот момент. Повторите ту же процедуру для левой

стороны. 4 болта (M10 × p1,5 × 20 мм) (158), 4 шайбы (116), 4 шайбы (10x19x1,5 т) (122)

предварительно смонтированы на неподвижном поручне (74, 75). Снимите

вышеуказанные болты (158), шайбы (116) и шайбы (122).

4 гайки (M10xp1,5) (134), 4 шайбы (10x23x2,0t) (123), 4 шайбы (M10) (116), 4 болта (M10

× p1,5 × 20 мм) (158), 4 винта (M5xp0 .8x15 мм) (147) предварительно смонтированы на

базовой раме (48). Снимите вышеуказанные гайки (134), шайбы (123), шайбы (116),

болты (158) и винты (147). Прикрепите правый неподвижный поручень (75) к основной

раме (1) и слегка прикрепите 2 болтами (M10 × p1,5 × 20 мм) (158). Прикрепите 2

болтами (M10 × p1,5 × 20 мм) (158), 2 шайбами (116), 2 шайбами (10x19x1,5 т) (122).

Затем слегка прикрепите 2 гайки (M10xp1,5) (134), 2 шайбы (10x23x2,0t) (123), 2 шайбы

(M10) (116), 2 болта (M10 × p1,5 × 20 мм) (158). Повторите вышеописанную процедуру

для левой стороны.
