• Шнур питания лобзика держите с безопасной стороны, чтобы

предотвратить случайное повреждение шнура питания

работающим электроинструментом.

Внимание! Устройство предназначено для работы внутри

помещений.

Несмотря на использование безопасной конструкции,

использование защитных средств и дополнительных защитных

средств, всегда существует остаточный риск получения травм

во время работы.

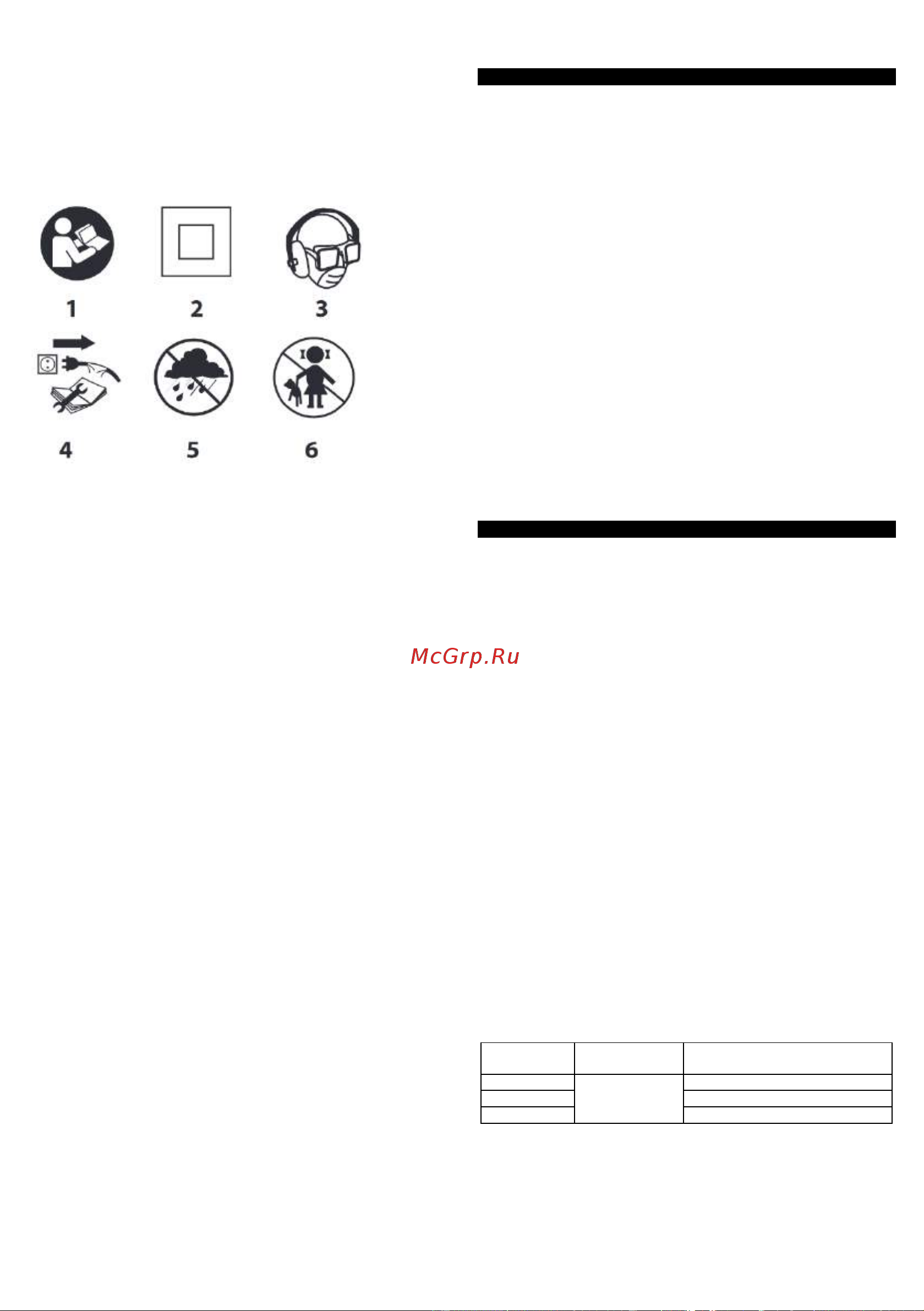

Объяснение используемых пиктограмм:

1. Прочитайте руководство по эксплуатации. Соблюдайте указания

и правила техники безопасности, приведенные в руководстве.

2. Электроинструмент с изоляцией второго класса.

3. Пользуйтесь средствами индивидуальной защиты (защитными

очками, наушниками и пылезащитной маской).

4. Отсоедините шнур питания перед ремонтно-наладочными

работами.

5. Берегите от дождя.

6. Не разрешайте детям прикасаться к электроинструменту.

КОМПЛЕКТ ПОСТАВКИ

• Лобзик 1 шт.

• Пильное полотно по дереву 1 шт.

• Шестигранный ключ 1 шт.

• Параллельный упор 1 шт.

• Патрубок для отвода пыли 1 шт.

• Руководство пользователя 1 шт.

• Гарантийный талон 1 шт.

КОНСТРУКЦИЯ И ПРИМЕНЕНИЕ

Лобзик – это ручной электрический инструмент II класса

безопасности. Он оборудован однофазным коллекторным

двигателем. Электроинструмент предназначен для прямого и

криволинейного распила, а также фигурного выпиливания

древесины и древесных материалов, полимерных материалов и

металла (при условии использования соответствующего пильного

полотна).

Сфера применения лобзика – ремонтно-строительные работы, а

также все работы, выполняемые мастерами-любителями. (DIY).

Запрещается использовать электроинструмент не по

назначению.

ОПИСАНИЕ К ГРАФИЧЕСКИМ ИЗОБРАЖЕНИЯМ

Перечисленная ниже нумерация касается элементов

электроинструмента, представленных на страницах с графическими

изображениями.

Рисунок А:

1. Держатель пильного полотна

2. Переключатель колебательного движения

3. Кнопка включения

4. Патрубок для удаления пыли

5. Шестигранный ключ

6. Регулятор частоты хода

7. Кнопка вытяжки пыли

Рисунок B:

1. Патрубок для удаления пыли

2. Пильное полотно

3. Шестигранный ключ

4. Параллельный упор

Рисунок E:

1. Включение

2. Выключение

ПОДГОТОВКА К РАБОТЕ

КРЕПЛЕНИЕ ПИЛЬНОГО ПОЛОТНА

Установка и замена пильного полотна осуществляется следующим

образом:

• Поверните ручку фиксатора пильного полотна по часовой

стрелке (рис. C).

• Вставьте пильное полотно в держатель зубцами вперед.

• Поверните ручку в исходное положение. Убедитесь, что

пильное полотно установлено правильно.

• Чтобы снять пильное полотно, поверните ручку фиксатора

пильного полотна по часовой стрелке. Захват будет разжат.

Внимание: Пильное полотно может резко выскочить из

держателя во время снятия. Контролируйте кончик пильного

полотна и держите его подальше от лица. Не прикасайтесь к

пильному полотну сразу после использования, так как оно

может быть очень горячим. Используйте перчатки.

Внимание: Используйте только пильные полотна с Т-образным

креплением (рис. D).

УДАЛЕНИЕ ПЫЛИ

Чтобы использовать функцию удаления пыли, выполните

следующие действия:

• Подсоедините шланг для удаления пыли к патрубку (рис. G).

Убедитесь, что соединение является герметичным.

• Переставьте переключатель удаления пыли в заднее

положение (рис. H).

Внимание: Не используйте пылеудаление, если при резке

материала возникают искры.

РАБОТА / НАСТРОЙКИ

ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ

Внимание: перед включением лобзика в сеть убедитесь, что

напряжение питания сети соответствует номинальному

напряжению, указанному в паспортной табличке

электроинструмента.

• Чтобы включить лобзик, нажмите на заднюю часть

переключателя. Чтобы выключить - отпустите переключатель.

• Фиксация для непрерывной работы осуществляется путем

перемещения переключателя в этом положении вперед. Чтобы

выключить лобзик, потяните переключатель назад (рис. E).

РЕГУЛИРОВКА СКОРОСТИ РАБОТЫ ЛОБЗИКА

Частота вращения двигателя лобзика регулируется путем установки

регулятора частоты хода в требуемое положение. Это позволяет

подобрать частоту хода лобзика в зависимости от свойств

обрабатываемого материала. Чем больше число на регуляторе

частоты хода, тем выше скорость работы лобзика (рис. F).

РЕГУЛИРОВКА КОЛЕБАТЕЛЬНОГО ДВИЖЕНИЯ

С помощью регулятора колебательного движения можно

отрегулировать шаг пильного полотна, чтобы добиться наилучшего

качества распила для каждого материала.

• Настройка 0 - листовой металл, материалы, склонные к

разрывам.

• Настройка 1 - пластмассы

• Настройка 2 - твердая древесина

• Настройка 3 - древесина хвойных пород.

При резке металла рекомендуется использовать пильные полотна с

большим числом зубьев и подходящей охлаждающей жидкостью.

Резка без охлаждающей жидкости приводит к преждевременному

износу пильного полотна. Примеры выбора пильного полотна

указаны в таблице ниже:

Число зубьев

на дюйм

Длина пильного

полотна

Сфера применения

80 мм

Мягкая сталь, цветные металлы

Цветные металлы, пластмассы

Древесина, фанера

РЕГУЛИРОВКА НАКЛОНА

Регулируемая подошва лобзика позволяет выполнять распиловку

под углом в следующих положениях: 0°, ±15°, ±30°, ±45°.

• Отключите устройство от источника питания.

• С помощью шестигранного ключа, ослабьте два винта в нижней

части подошвы.

• Отведите подошву из углубления, наклоните ее на нужный угол.
