25
Veskit ei tohi kasutada magneesiumi, asbesti või kipsiga kaetud
pindade lihvimiseks.
GRAAFILISTE LEHEKÜLGEDE KIRJELDUS
Järgnev nummerdamine viitab käesoleva käsiraamatu graafilistel lehtedel
näidatud seadme elementidele.
1. Lüliti
2. Veskihoidja
3. Tolmukogumiskonteiner
4. Tolmu evakuatsiooniühendus
5. Velcro tööjalg
6. Liivapaberi klamber
* Joonise ja toote vahel võib esineda erinevusi.

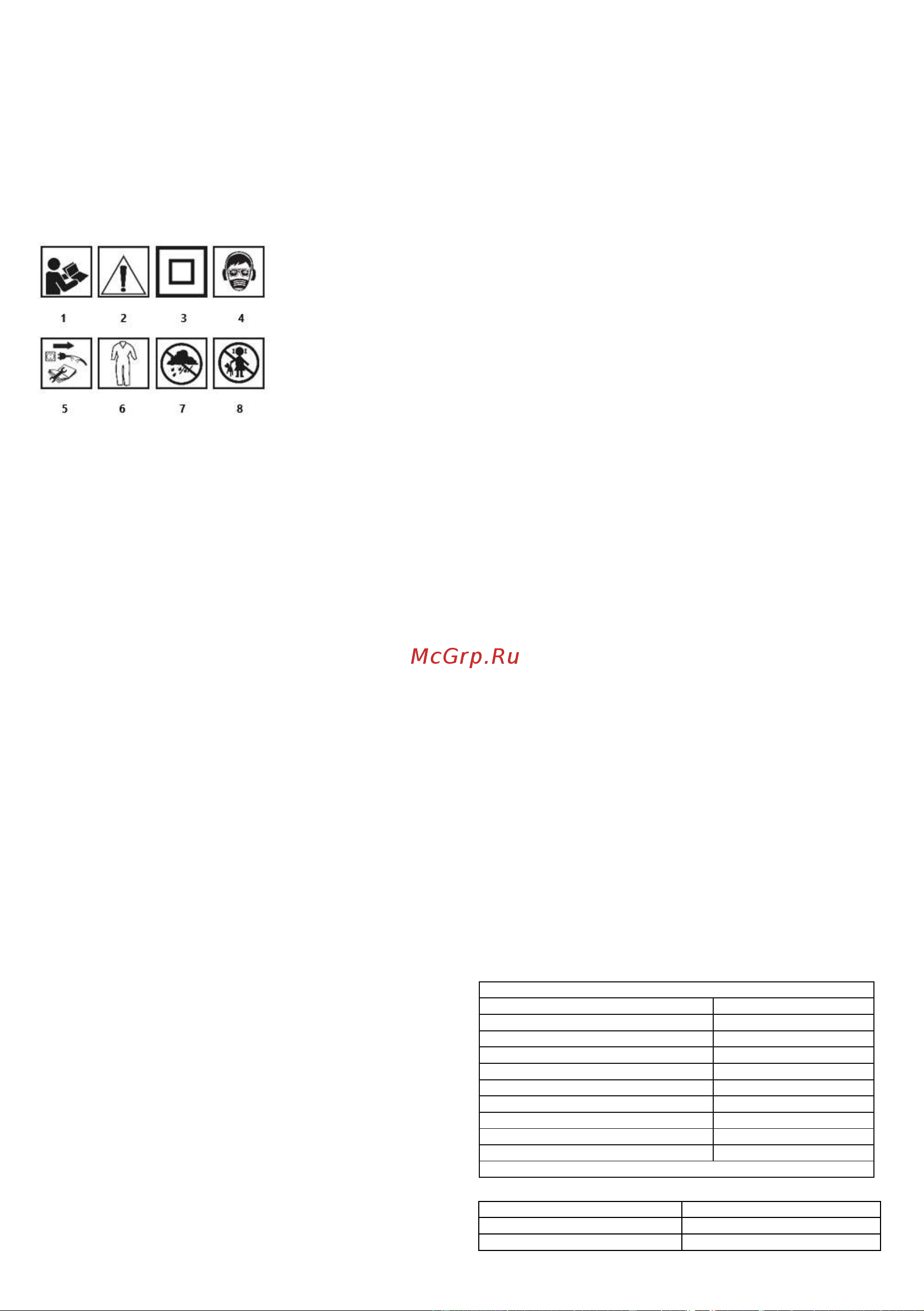

KASUTATUD PIKTOGRAMMIDE SELGITUS:
1. MÄRKUS! Rakendage erilisi ettevaatusabinõusid!
2. Lugege kasutusjuhendit, järgige selles sisalduvaid hoiatusi ja
ohutustingimusi!
3. Teine kaitseklass.
4. Kasutage isikukaitsevahendeid (kaitseprillid, kuulmiskaitsevahendid,
tolmumask).
5. Ühendage seade enne parandamist lahti.
6. Kasutage kaitseriietust.
7. Kaitske seadet niiskuse eest.
8. Ärge lubage lapsi tööriista juurde.
SEADMED JA TARVIKUD
Tööjalg ristkülikukujuline, kolmnurkne, ruudukujuline (seadme külge
kinnitatud) – 3 tk.
Konteiner kotiga tolmu koguva kotiga – 1 tk.
Liivapaber 3 tk. iga tööjala kohta (erinev gradatsioon) – 9 tk.
ETTEVALMISTUS TÖÖKS
LIIVAPABERI VALIK
Paksema teraviljaga liivapaber sobib enamiku materjalide karedamiseks
ja viimistlustöödel kasutatakse peenema teraga paberit.
• Kui pind ei ole ühtlane, alustage tööd jämeda paberiga ja jätkake, kuni
pind on tasandatud.
• Seejärel kasutage keskmiseteralist paberit, et eemaldada jämedast
paberitöötlusest jäänud jäljed.
• Lõpuks kasutage viimistlustoimingu tegemiseks peeneteralist paberit.
LIIVAPABERI RAKENDUS
Veskil on nn Velcroga töötav jalg, mis võimaldab liivapaberi hõlpsat ja kiiret
asendamist.
• Too liivapaber Viigioni tööjalale lähemale . A5 nii, et selle augud
langeksid kokku veski tööjala aukudega ja suruksid alla, et tagada
tõhus tolmu eemaldamine.
• Liivapaberi eemaldamiseks peate seda kallutama ühele küljele ja
seejärel tõmbama.
Perforeeritud liivapaberit tuleks kasutada nii, et tolm jõuaks
töösulami avade kaudu tolmu äravoolusüsteemi. Enne iga liivapaberi
vahetust tuleb tööjalg puhastada, eemaldades sellest tolmu ja
lisandid, kasutades näiteks harja või harja.
Lisaks on veskil lisaks liivapaberi klambrid ruudukujulisele või
ristkülikukujulisele jalale, kui kasutatakse velcro kinnitamiseks mõeldud
liivapaberit.
• Valige kavandatud töö jaoks sobiva liivapaberi gradatsioon.
• Paberi pehmendamiseks hõõruge sile külg vastu serva, nt lauda.
• Vabastage liivapaberiklambrid (5) (joonis.B).
• Asetage liivapaber veskisulamile (4).
• Veenduge, et liivapaberi ja tööjala (4) augud langevad täielikult kokku.
• Painutage liivapaberi mõlemat otsa veski jala servades.
• Pingutage liivapaberiklambrid (5).
• Veenduge, et liivapaber on kindlalt kinnitatud.
Liivapaber peab sobima tihedalt veski jalale. Siin ei saa olla lõdvaks.
Kui lihvimise ajal tõmbab paber välja, tuleb lõdvendamine
eemaldada, mis pikendab oluliselt eeldatava liivapaberi riba
kasutusiga.
TOLMU HAJUMINE
Võnkuv veski on varustatud mahutiga tolmu kogumiseks, et säilitada
tooriku pinna puhtus.
• Libistage tolmumahuti (3) kinnitus tolmu väljalaskeava düüsi (2) ja
kinnitage, keerates paremale (joonis.C).
• Kontrollige tolmukonteineri tolmu väljavooluporti kinnistamise kindlust,
tõmmates tolmukonteinerit kergelt (tolmukonteiner on suletud kummist
O-rõngaga).
Tolmukott asetatakse tolmumahuti plastkorpusesse (3). Selle
tühjendamiseks libistage plastikust korpuse tagakülg (joonis D),
eemaldage tolmukott selle kinnitusest ja eemaldage selle sisu. Tolmukoti
paigaldamine toimub vastupidises suunas, et see lahti võtta.
Veski töö ja hooldus
SEES/VÄLJAS
Võrgupinge peab vastama veski nimesildil märgitud pingele.
Sees - lülitage lüliti nuppu (1) üksuses I (joonis E).
Seiskamine – lülitage lülitinupp (1) asendisse O.
VÕNKUV VESKITÖÖ
• Töötamise ajal peab kogu tööjala lihvimispind toetuma tooriku pinnale.
• Rakendage veskile mõõdukat survet, liigutage seda töödeldava
materjali kohal pöörlevate liigutustega põik- või pikisuunas.
• Töötlemata tööks kasutage jämedama teraga liivapaberit ja
viimistlemiseks peene teraga. Liivapaberi tüüp on kõige parem valida
prooviversiooni järgi.
• Poleerimise lõpetamisel vähendage survet veskile ja tõstke see tooriku
kohal ja alles siis lülitage see välja.
KÄITAMINE JA HOOLDUS
Enne paigaldus-, reguleerimis-, remondi- või hooldustööde jätkamist
eemaldage toitejuhtme pistik vooluvõrgu pistikupesast.
HOOLDUS JA LADUSTAMINE
• Seadet on soovitatav puhastada kohe pärast iga kasutamist.
• Ärge kasutage puhastamiseks vett ega muid vedelikke.
• Seadet tuleb puhastada harjaga või puhuda madala rõhuga
suruõhuga. Ärge kasutage puhastusvahendeid ega lahusteid, kuna
need võivad kahjustada plastosi.
• Puhastage regulaarselt mootori korpuse ventilatsioonilünki, et vältida
seadme ülekuumenemist.
• Kommutaatori liigse sädeme korral kontrollige mootori süsinikuharjade
seisundit kvalifitseeritud isik.
• Hoidke seadet alati kuivas kohas, lastele kättesaamatus kohas.
TÖÖJALA ASENDAMINE / ASENDAMINE
Sõltuvalt vajadustest ja tehtud töö liigist tuleks kasutada sobivat tööjalga.
B3, B4, B5. Seadmega varustatud tööjalgade tüübid on näidatud joonistel
B3, B4, B5
• Tööjala asendamiseks keerake kinnituskruvid viigimarjad lahti. B2
tööjala viigimarjal . A4.
• Eemaldage ja asendage jalg.
• Pingutage kinnituskruvid.
Kahjustatud tööjalg tuleb kohe välja vahetada.
SÜSINIKHARJADE ASENDAMINE
Kulunud (lühemad kui 5 mm), mootori põletatud või pragunenud
süsinikharjad tuleb kohe välja vahetada. Mõlemad harjad
asendatakse alati korraga.
Süsinikharjade asendamise töö tuleks usaldada ainult
originaalosasid kasutavale kvalifitseeritud isikule.
Tootja volitatud teenus peaks kõrvaldama kõikvõimalikud defektid.
HINNANGUD
Võnkuv veski 59G322
Parameeter
Väärtus
Toitepinge
230V 50 Hz
Võimsus
240 vatti (printimine)
Max. Võnkumiste arv
13000
min-1
Lihvimisjala mõõtmed
100x110 mm
Toitejuhtme pikkus
3 m
Kaitse
IPX0
Kaitseklass
II
Mass
1,4 kg
Valmistamise aasta
59G322 – nii masina tüüp kui ka tähistus
MÜRA JA VIBRATSIOONI ANDMED
Akustiline rõhutase
Lp
A
= 75 dB(A) K= 3 dB(A)
Helivõimsuse tase
Lw
A
= 86 dB(A) K= 3 dB(A)
Vibratsioonikiirenduse väärtus
a
h
= 12 181 m/s
2
K = 1,5 m/s
2
Teave müra ja vibratsiooni kohta
