3
PL
INSTRUKCJA ORYGINALNA (OBSŁUGI)
SZLIFIERKA OSCYLACYJNA
59G322
UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA
ELEKTRONARZĘDZIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ
INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.
OSTRZEŻENIA BEZPIECZEŃSTWA DLA SZLIFIERKI
OSCYLACYJNEJ
Trzymaj elektronarzędzie za izolowane powierzchnie, ponieważ
powierzchnia szlifująca może zetknąć się z jego własnym
przewodem. Uszkodzenie przewodu "pod napięciem" może
spowodować, że odsłonięte, metalowe części elektronarzędzia mogą
znaleźć się "pod napięciem" i mogą spowodować porażenie operatora
prądem elektrycznym.
Podczas szlifowania powierzchni drewnianych i metalowych np.
malowanych farbami z dodatkiem ołowiu, mogą powstawać
szkodliwe/toksyczne pyły. Kontakt lub wdychanie takich pyłów może
zagrażać zdrowiu obsługującego lub osobom postronnym. Należy
stosować odpowiednie środki ochrony osobistej takie jak: półmaski
filtrujące, okulary ochronne. Należy podłączyć instalację odciągającą pył.
PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA SZLIFIERKI
• W czasie użytkowania należy szlifierkę trzymać pewnie, obiema
rękami.
• Przed włączeniem szlifierki należy upewnić się czy nie dotyka ona
papierem ściernym do materiału, który ma być obrabiany.
• Przed włączeniem szlifierki należy upewnić się czy papier ścierny jest
umocowany pewnie, oraz czy dźwignie mocowania papieru są w
położeniu zaciśnięcia papieru.
• Nie wolno dotykać części szlifierki, które są w ruchu.
• Nie wolno odkładać szlifierki po wyłączeniu przed zatrzymaniem się jej
części ruchomych.
• Należy stosować maskę ochronną, jeżeli podczas szlifowania powstaje
pył. Pył powstający podczas szlifowania powierzchni malowanych
farbą ołowiową, niektórych rodzajów drewna i metalu jest szkodliwy.
• Kobiety w ciąży i dzieci nie powinny wchodzić do pomieszczenia, w
którym za pomocą szlifierki usuwana jest farba zawierająca związki
ołowiu.
• W pomieszczeniu, w którym za pomocą szlifierki usuwana jest farba
zawierająca związki ołowiu, nie wolno jeść, pić lub palić.
• Należy unikać stosowania długich przedłużaczy.
W CZASIE UŻYTKOWANIA SZLIFIERKI
• Podczas pracy szlifierką zawsze należy stosować nauszniki
przeciwhałasowe i półmaskę ochronną.
• Szlifierka nie nadaje się do pracy na mokro.
• Przed przyłączeniem szlifierki do sieci należy sprawdzić czy przycisk
włącznika nie znajduje się w położeniu włączenia.
• Przewód zasilający urządzenia zawsze należy trzymać z dala od
ruchomych części szlifierki.
• Przy pracy szlifierką ponad głową operatora należy stosować gogle lub
okulary przeciwodpryskowe.
• W czasie posługiwania się szlifierką nie wolno wywierać na nią
nadmiernego nacisku, który mógłby doprowadzić do zatrzymania
szlifierki.
UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.
Mimo zastosowania konstrukcji bezpiecznej z samego założenia,
stosowania środków zabezpieczających i dodatkowych środków
ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów
podczas pracy.
BUDOWA I PRZEZNACZENIE
Szlifierki oscylacyjne są ręcznymi elektronarzędziami z izolacją II klasy.
Urządzenia są napędzane jednofazowym silnikiem komutatorowym.
Szlifierka oscylacyjna jest przeznaczona do szlifowania i polerowania
powierzchni drewnianych, metalowych, z tworzyw sztucznych i innych
podobnych materiałów, przy zastosowaniu papieru ściernego o
odpowiedniej gradacji. Dzięki zastosowaniu różnego kształtu stóp
roboczych umożliwia pracę nawet w trudno dostępnych miejscach.
Obszary ich użytkowania to wykonawstwo prac remontowo -
budowlanych, oraz wszelkich prac z zakresu samodzielnej działalności
amatorskiej (majsterkowanie).
Nie wolno stosować szlifierki do szlifowania materiałów
zawierających magnez, azbest lub powierzchni pokrytych gipsem.
OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi się do elementów urządzenia
przedstawionych na stronach graficznych niniejszej instrukcji.
1. Włącznik
2. Uchwyt szlifierki
3. Pojemnik gromadzący pył
4. Króciec odprowadzania pyłu
5. Stopa robocza z rzepem
6. Zacisk mocowania papieru ściernego
* Mogą występować różnice między rysunkiem a wyrobem.

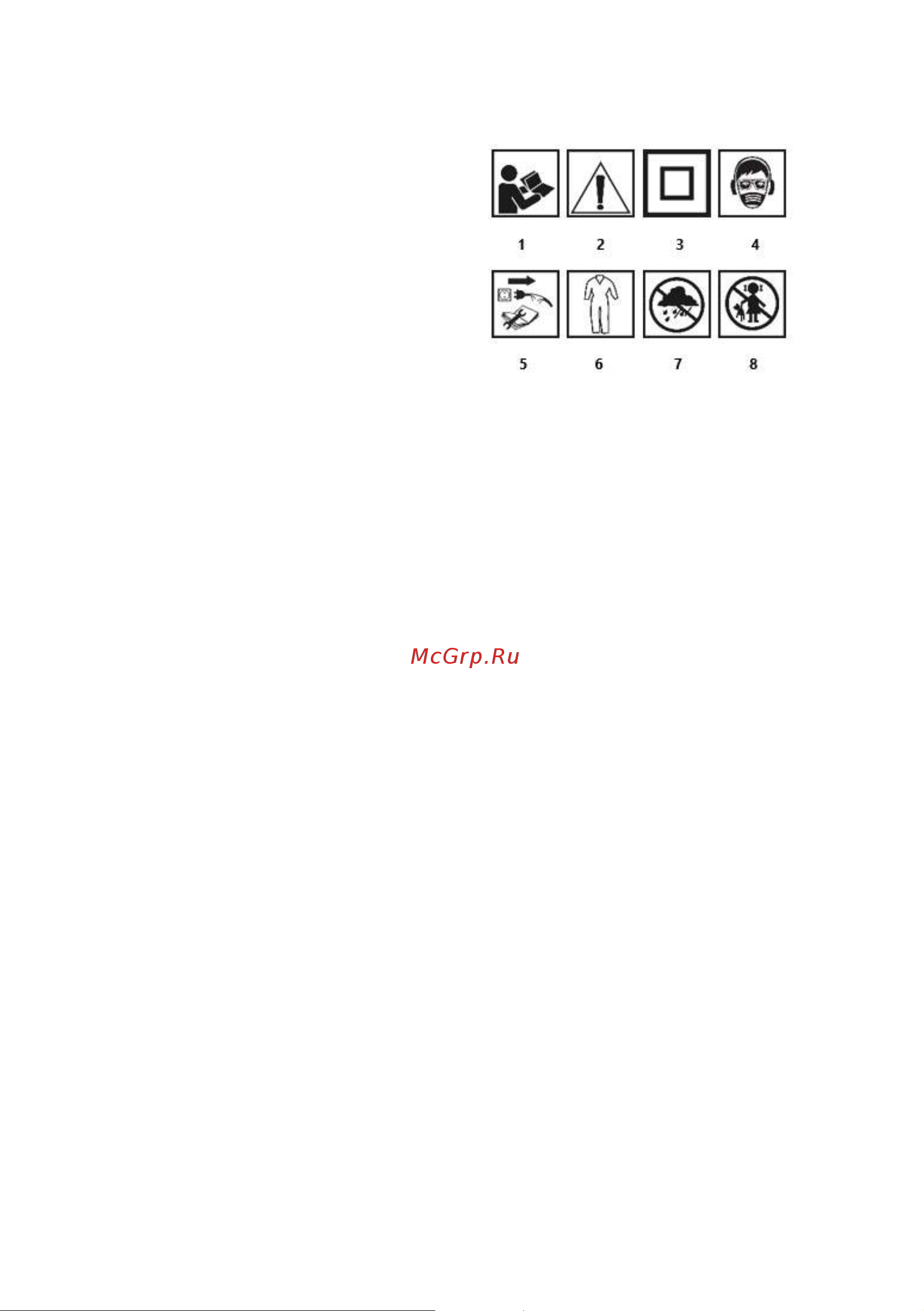

OBJAŚNIENIE ZASTOSOWANYCH PIKTOGRAMÓW:
1. UWAGA! Zachowaj szczególne środki ostrożności!
2. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków
bezpieczeństwa w niej zawartych!
3. Druga klasa ochronności.
4. Używaj środki ochrony osobistej (gogle ochronne, ochronniki słuchu,
maskę przeciwpyłową).
5. Odłącz urządzenie przed naprawą.
6. Używaj odzieży ochronnej.
7. Chroń urządzenie przed wilgocią.
8. Nie dopuszczać dzieci do narzędzia.
WYPOSAŻENIE I AKCESORIA
Stopa robocza prostokątna, trójkątna, kwadratowa (zamontowana do
urządzenia) – 3 szt.
Pojemnik z workiem gromadzącym pył – 1 szt.
Papier ścierny po 3 szt. do każdej stopy roboczej (różna gradacja) – 9
szt.
PRZYGOTOWANIE DO PRACY
DOBÓR PAPIERU ŚCIERNEGO
Papier ścierny o grubszym ziarnie nadaje się do obróbki zgrubnej
większości materiałów, a papier o ziarnie drobniejszym jest stosowany
przy pracach wykończeniowych.
• Gdy powierzchnia nie jest równa należy pracę rozpocząć papierem
gruboziarnistym i kontynuować, aż do wyrównania powierzchni.
• Następnie należy użyć papieru średnioziarnistego w celu usunięcia
śladów pozostałych po obróbce papierem gruboziarnistym.
• Na zakończenie należy użyć papieru drobnoziarnistego celem
wykonania operacji wykańczającej.
NAKŁADANIE PAPIERU ŚCIERNEGO
Szlifierka posiada stopę roboczą z tzw. rzepem, co pozwala na łatwą i
szybką wymianę papieru ściernego.
• Zbliżyć papier ścierny do stopy roboczej rys. A5 tak, aby jego otwory
pokrywały się z otworami w stopie roboczej szlifierki i docisnąć, co
zapewni skuteczne odprowadzanie pyłu.
• Aby zdjąć papier ścierny należy odchylić go z jednej strony, a następnie
pociągnąć.
Należy stosować perforowany papier ścierny, aby pył mógł docierać
poprzez otwory w stopie roboczej do instalacji odprowadzającej pył.
Przed każdorazową zmianą papieru ściernego należy oczyścić stopę
roboczą usuwając z niej kurz i wszelkie zanieczyszczenia za pomocą
np. szczotki lub pędzelka.
Ponadto szlifierka dodatkowo posiada zaciski mocowania papieru
ściernego dla stopy kwadratowej lub prostokątnej w przypadku
zastosowania papieru ściernego nie przeznaczonego do mocowania na
rzep.
• Dobrać gradację papieru ściernego właściwą dla planowanej pracy.
• W celu zmiękczenia papieru potrzeć gładką stroną o krawędź, np.
stołu.
• Poluzować zaciski mocowania papieru ściernego (5) (rys. B).
• Umieścić papier ścierny na stopie szlifierki (4).
• Upewnić się, czy otwory w papierze ściernym i stopie roboczej (4) w
pełni pokrywają się.
• Zagiąć oba końce papieru ściernego na krawędziach stopy szlifierki.
• Zacisnąć zaciski mocowania papieru ściernego (5).
• Upewnić się czy papier ścierny jest zamocowany w sposób pewny.
