16
7. Připojení k odsávání prachu
8. Pracovní noha
9. Upínací pružina brusného papíru
* Mezi výkresem a produktem mohou být rozdíly.

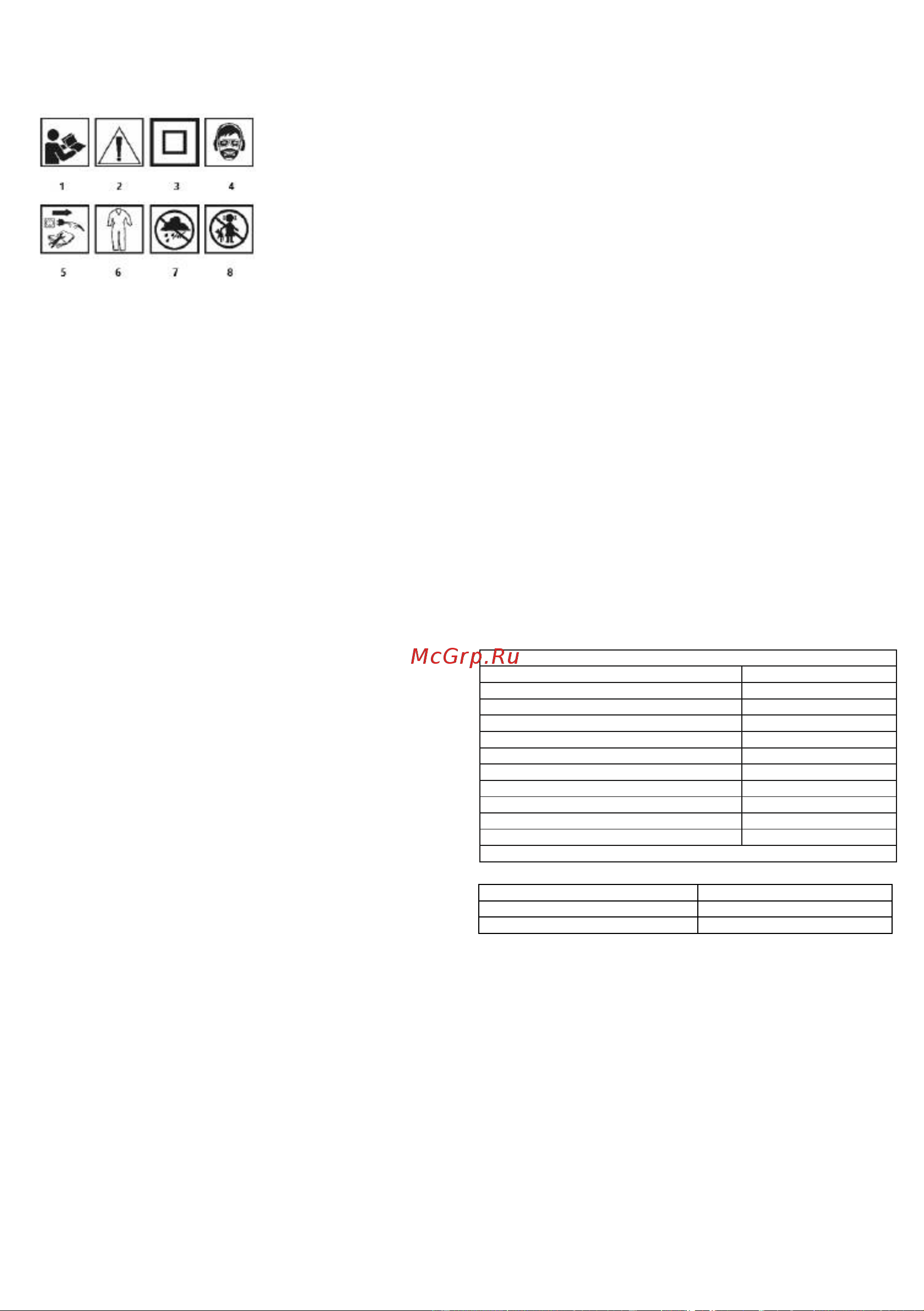

VYSVĚTLENÍ POUŽITÝCH PIKTOGRAMŮ:
1. POZNÁMKA! Přijměte zvláštní opatření!
2. Přečtěte si návod k použití, dodržujte varování a bezpečnostní
podmínky v něm obsažené!
3. Druhá třída ochrany.
4. Používejte osobní ochranné prostředky (ochranné brýle, chrániče
sluchu, masku proti prachu).
5. Před opravou odpojte zařízení.
6. Používejte ochranný oděv.
7. Chraňte zařízení před vlhkostí.
8. Nedovolte dětem nástroj.
PŘÍPRAVA NA PRÁCI
VÝBĚR BRUSNÉHO PAPÍRU
Brusný papír se silnějším zrnem je vhodný pro hrubování většiny
materiálů a papír s jemnějším zrnem se používá při dokončovacích
pracích.
• Když povrch není rovnoměrný, začněte pracovat s hrubým papírem
a pokračujte, dokud není povrch vyrovnán.
• Poté použijte středně zrnitý papír k odstranění stop, které zbyly z
hrubého papíru.
• Nakonec použijte k provedení dokončovací operace jemnozrnný
papír.
APLIKACE BRUSNÉHO PAPÍRU
Bruska má pracovní patku s tzv. Velcro, což umožňuje snadnou a
rychlou výměnu brusného papíru.
Měl by být použit perforovaný brusný papír, aby se prach dostal
otvory v pracovní slitině do systému odvodu prachu. Před každou
výměnou brusného papíru by měla být pracovní noha vyčištěna,
odstraněn prach a nečistoty z ní například pomocí štětce nebo
kartáče.
Bruska má svorky pro upevnění brusného papíru k noze.
• Zvolte gradaci brusného papíru odpovídající plánované práci.
• Chcete-li papír změkčit, otřete hladkou stranu o okraj, např. stolu.
• Uvolněte svorky brusného papíru obr. Odpověď č. 9.
• Umístěte brusný papír na patku brusky, obrázek A8.
• Ujistěte se, že otvory v brusném papíru a pracovní noze se plně
shodují.
• Ohněte oba konce brusného papíru na okrajích patky brusky ,
obrázek A1.
• Utáhněte svorky brusného papíru, obr. Odpověď č. 9.
• Ujistěte se, že je brusný papír bezpečně připevněn.
Brusný papír musí těsně přiléhat k noze brusky. Nemůže existovat
žádná mezera. Pokud se během broušení papír vytáhne, mělo by být
odstraněno uvolnění, což výrazně prodlouží životnost
předpokládaného pásu brusného papíru.
ODVOD PRACHU
Oscilační bruska je vybavena nádobou pro sběr prachu pro udržení
čistoty povrchu obrobku.
• Posuňte nástavec nádoby Obr. A6 na prach do otvoru pro odvod
prachu Obr. Odpověď č. 7
• Zkontrolujte jistotu vložení nádoby na prach na výstupní pahýl tím,
že lehce vytáhnete nádobu na prach
Provoz a údržba brusky
ZAPNUTO/VYPNUTO
Síťové napětí musí odpovídat napětí uvedenému na typovém štítku
brusky.
Zapnuto - přepněte tlačítko spínače obr. C v položce I obr. C2.
Vypnutí - přepněte tlačítko spínače obr. C na obr . C1.
OSCILAČNÍ BRUSKY
• Bruska je vybavena nastavením otáčení výkresu A2, které
umožňuje měnit intenzitu práce. Otočením otočného knoflíku na
obr. MIN. D3 snižujeme rotaci, zatímco otáčení knoflíku ve směru
max obr. D4 je zvyšuje zvýšením intenzity práce.
• Během provozu musí celá brusná plocha pracovní patky spočívat na
povrchu obrobku.
• Aplikujte mírný tlak na brusku, přesuňte ji přes zpracovávaný
materiál rotačními pohyby v příčném nebo podélném směru.
• Pro hrubé práce použijte brusný papír s hrubším zrnem a pro
dokončovací práce s jemným zrnem. Typ brusného papíru je nejlépe
vybrán zkouškou.
• Při dokončování leštění snižte tlak na brusku a zvedněte ji nad
obrobek a teprve poté ji vypněte.
PROVOZ A ÚDRŽBA
Před zahájením jakékoli instalace, seřízení, opravy nebo údržby
vyjměte zástrčku napájecího kabelu ze síťové zásuvky.
ÚDRŽBA A SKLADOVÁNÍ
• Doporučuje se vyčistit přístroj ihned po každém použití.
• K čištění nepoužívejte vodu ani jiné kapaliny.
• Zařízení by mělo být vyčištěno kartáčem nebo vyfukováno
nízkotlakým stlačeným vzduchem. Nepoužívejte žádné čisticí
prostředky ani rozpouštědla, protože by mohly poškodit plastové
díly.
• Pravidelně čistěte větrací mezery v krytu motoru, abyste zabránili
přehřátí zařízení.
• V případě nadměrného jiskření na komutátoru nechte stav
uhlíkových kartáčů motoru zkontrolovat kvalifikovanou osobou.
• Přístroj vždy uchovávejte na suchém místě, mimo dosah dětí.
VÝMĚNA UHLÍKOVÝCH KARTÁČŮ
Opotřebované (kratší než 5 mm), spálené nebo popraskané uhlíkové
kartáče motoru by měly být okamžitě vyměněny. Oba kartáče jsou
vždy vyměněny současně.
Operace výměny uhlíkových kartáčů by měla být svěřena pouze
kvalifikované osobě používající originální díly.
Všechny druhy vad by měly být odstraněny autorizovaným servisem
výrobce
HODNOCENÍ
Oscilační bruska 59G326
Parametr
Hodnota
Napájecí napětí
230 V stř.
Frekvence napájení
50 Hz
Moc
260 W (tisk)
Délka napájecího kabelu
≥3m
Rozsah otáček bez zatížení
7000-13000
min-1
Rozměr brusné patky
90x187 mm
Třída ochrany
II
Stupeň krytí IP
IPX0
Mše
2 kg
Rok výroby
59G326 znamená typ i označení stroje
ÚDAJE O HLUKU A VIBRACÍCH
Hladina akustického tlaku
Lp
A
= 87 dB(A) K= 3 dB(A)
Hladina akustického výkonu
Lw
A
= 98 dB(A) K= 3 dB(A)
Hodnota zrychlení vibrací
a
h
= 12,1 m/s
2
K = 1,5 m/s
2
Informace o hluku a vibracích
Hluk vyzařovaný zařízením je popsán: vyzařovanou hladinou
akustického tlaku Lp
A
a hladinou akustického výkonu Lw
A
(kde K je
nejistota měření). Vibrace vyzařované zařízením jsou popsány
hodnotou zrychlení vibrací a
h
(kde K je nejistota měření).
Hladina vyzařovaného akustického tlaku Lp
A
, hladina akustického
výkonu Lw
A
a hodnota zrychlení a
h
byly měřeny v souladu s normou
EN 62841-1:2015. Uvedená úroveň vibrací a
h
může být použita k
porovnání zařízení a k počátečnímu posouzení expozice vibracím.
Uvedená úroveň vibrací je reprezentativní pouze pro základní aplikace
zařízení. Pokud se zařízení používá pro jiné aplikace nebo s jinými
pracovními nástroji, může se úroveň vibrací změnit. Vyšší úroveň
vibrací bude ovlivněna nedostatečnou nebo příliš vzácnou údržbou
zařízení. Výše uvedené důvody mohou zvýšit expozici vibracím po
celou dobu provozu.
Aby bylo možné přesně odhadnout expozici vibracím, je nutné vzít
v úvahu období, kdy je zařízení vypnuto nebo kdy je zapnuto, ale
nepoužívá se k provozu. Po důkladném odhadu všech faktorů se
může ukázat, že celková expozice vibracím je mnohem nižší.
Za účelem ochrany uživatele před účinky vibrací by měla být zavedena
další bezpečnostní opatření, jako jsou: cyklická údržba zařízení a
