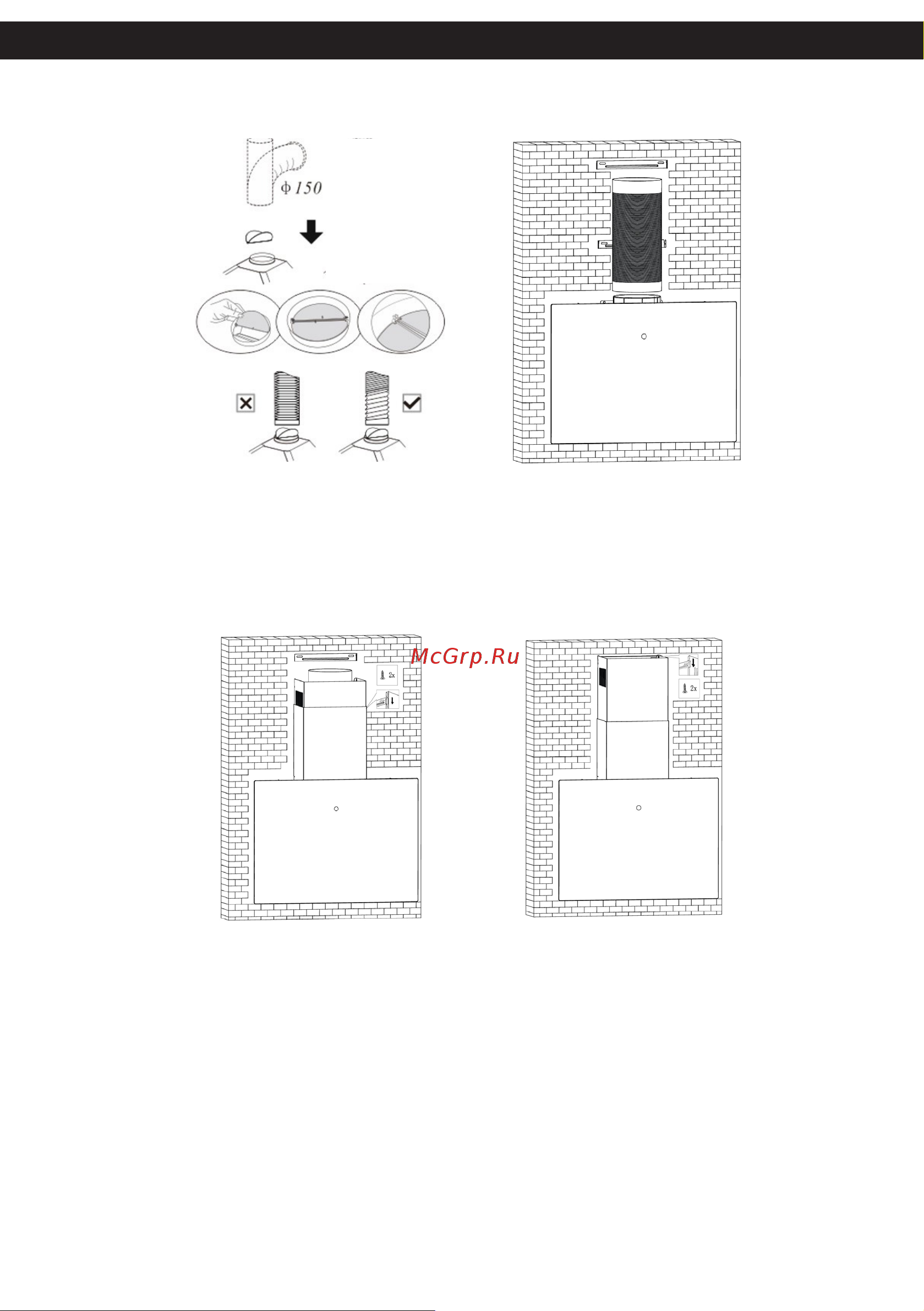

Установка антивозвратного клапана

Если вытяжка не имеет собранного антивозвратного клапана (1), вам

следует прикрепить его половинки корпусу. На изображениях показан

только пример установки клапана, выпускное отверстие может быть

различным в зависимости от различных моделей и конфигурации.

Для установки антивозвратного клапана необходимо:

- Установить две половинки 2 в корпус переходника 6;

- Штифт 3 должен быть ориентирован сверху;

- Ось 4 должна быть вставлена в отверстия 5 на корпусе переходника;

- Повторите все операции для 2-й половины.

6. Установите декоративный короб. Закрепите нижнюю часть деко-

ративного короба на нижнем кронштейне винтами. Соедините

воздуховодную трубу и вентиляционное отверстие.

7. Закрепите верхнюю часть декоративного короба на кронштейне

винтами.

5. Закрепите воздуховодную трубу и подключите вытяжку к сети.

Монтаж вытяжки
