1. Выключите компьютер и выньте вилку шнура питания из розетки.

2. Подключите соединительный кабель к разъему сигнала на задней панели

компьютера.

3. Подключите выход постоянного тока адаптера к входу постоянного тока на задней

панели монитора и включите адаптер в ближайшую розетку.

4. Включите питание компьютера и монитора, если на мониторе появилось

изображение, значит, установка прошла успешно, если изображение на мониторе

отсутствует, необходимо проверить все соединительные кабели и убедитесь в

правильности выбранного источника сигнала

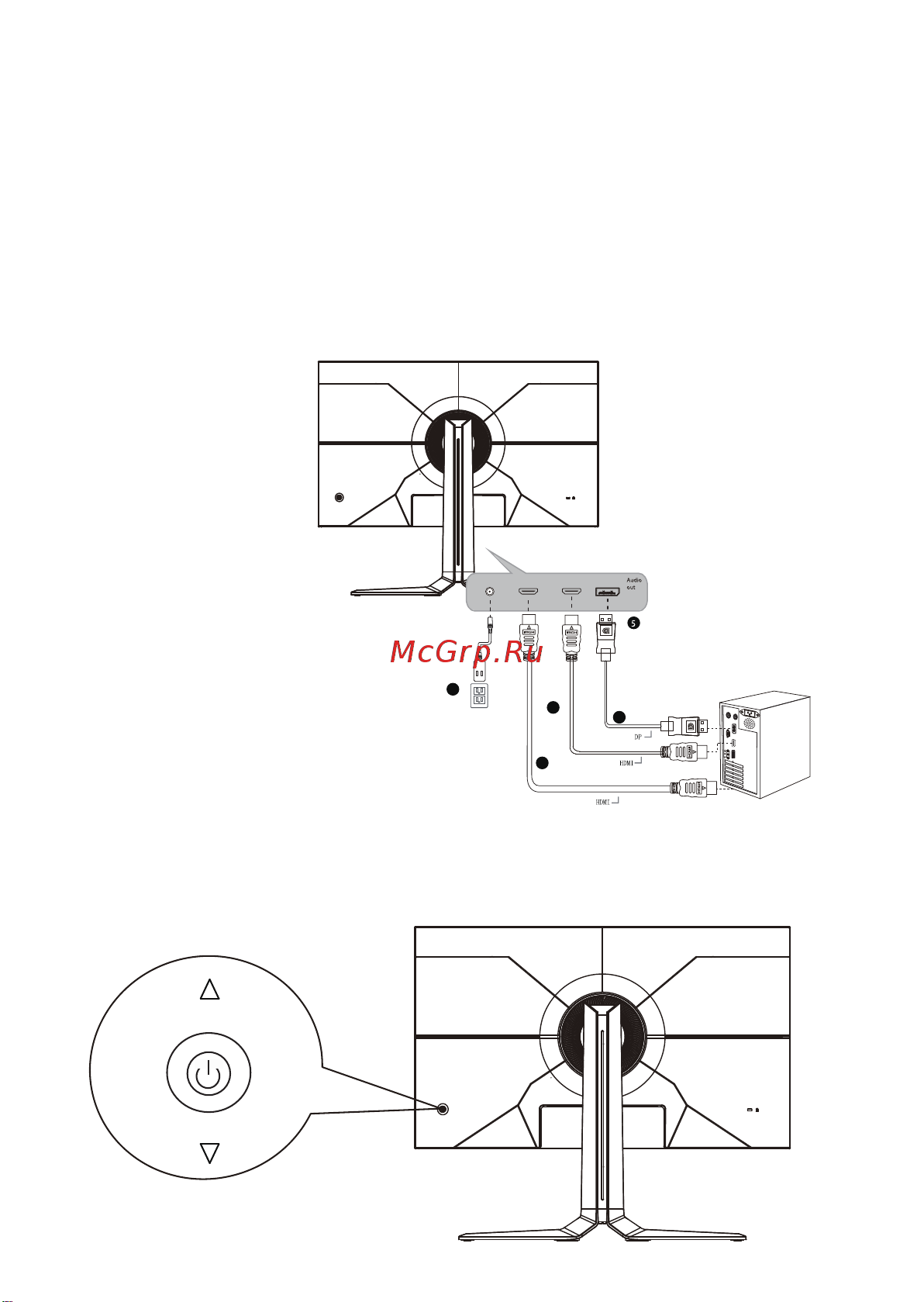

3.2 Подключение монитора к ПК

HDMI

DC12V

DPHDMI

Описание входных разъемов дисплея

1. Разъем питания

2. Вход HDMI

3. Вход HDMI

4. Вход DP

5. Аудиовыход: могут быть подключены

наушники, колонки и т.д.

Перечень интерфейсных разъемов

см. в технических характеристиках

3.3 Управление экранным меню (OSD)

MENU AUTO

12 В DC
