Подготовка тренажера киспользованию |

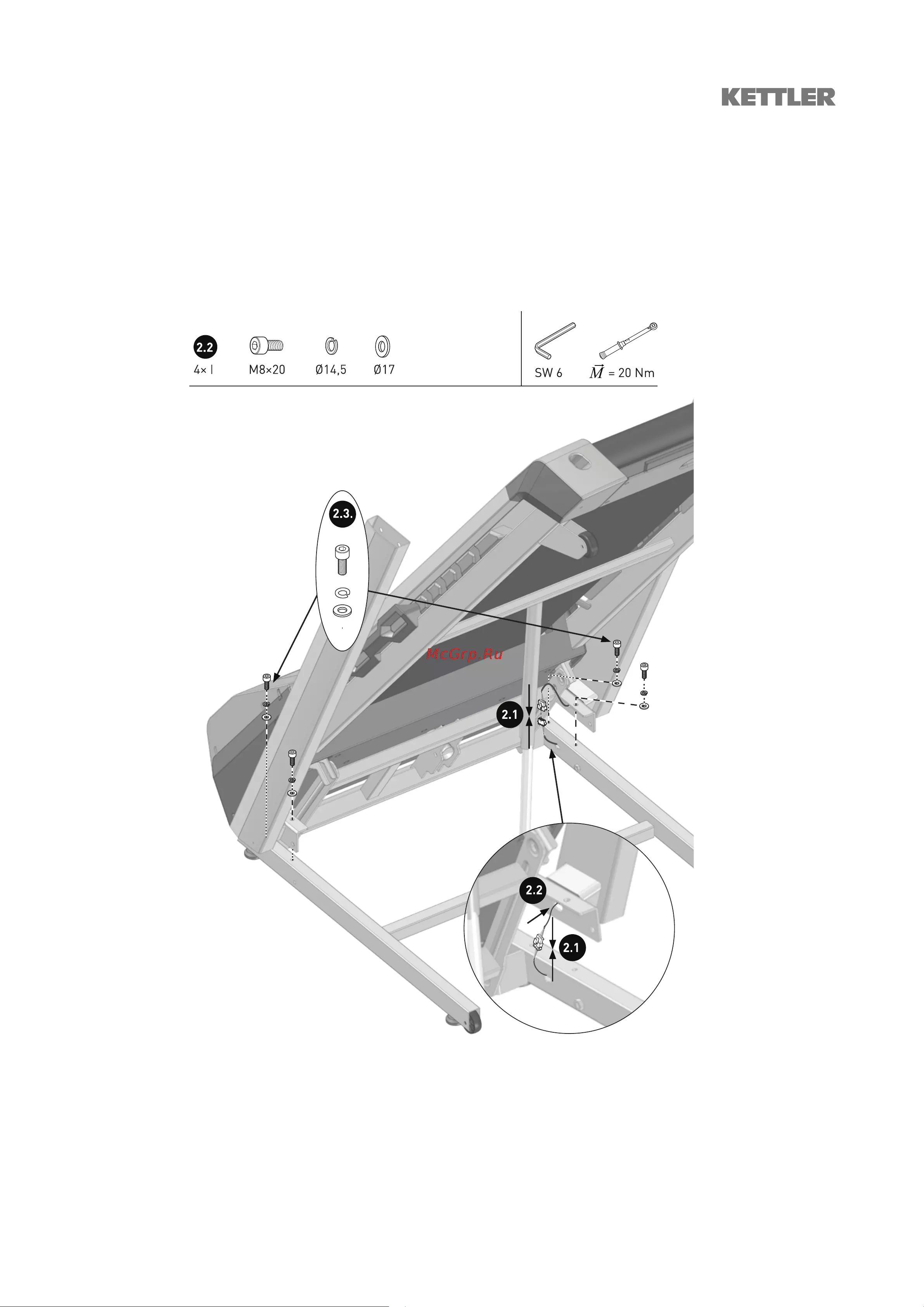

Шаг 2

1. Снимите предохранительную проволоку с провода.

2. Стойки промаркированы (L) левая и (R) правая соответственно.

3. С правой стороны соедините провод в нижней части стойки с проводом корпуса тренажера.

4, Поставьте боковую стойку на раму и сверху рамы закрепите 2 винтами (М8×20), 2 граверными шайбами (Ø14,5),

2 шайбами (Ø17), затяните шестигранником (6 мм).

5. Повторите аналогичную операцию с другой стороны.

6. Рекомендуется проверить затяжку динамометрическим ключом, момент затяжки должен составлять 20 Нм.
