| COACH H2O

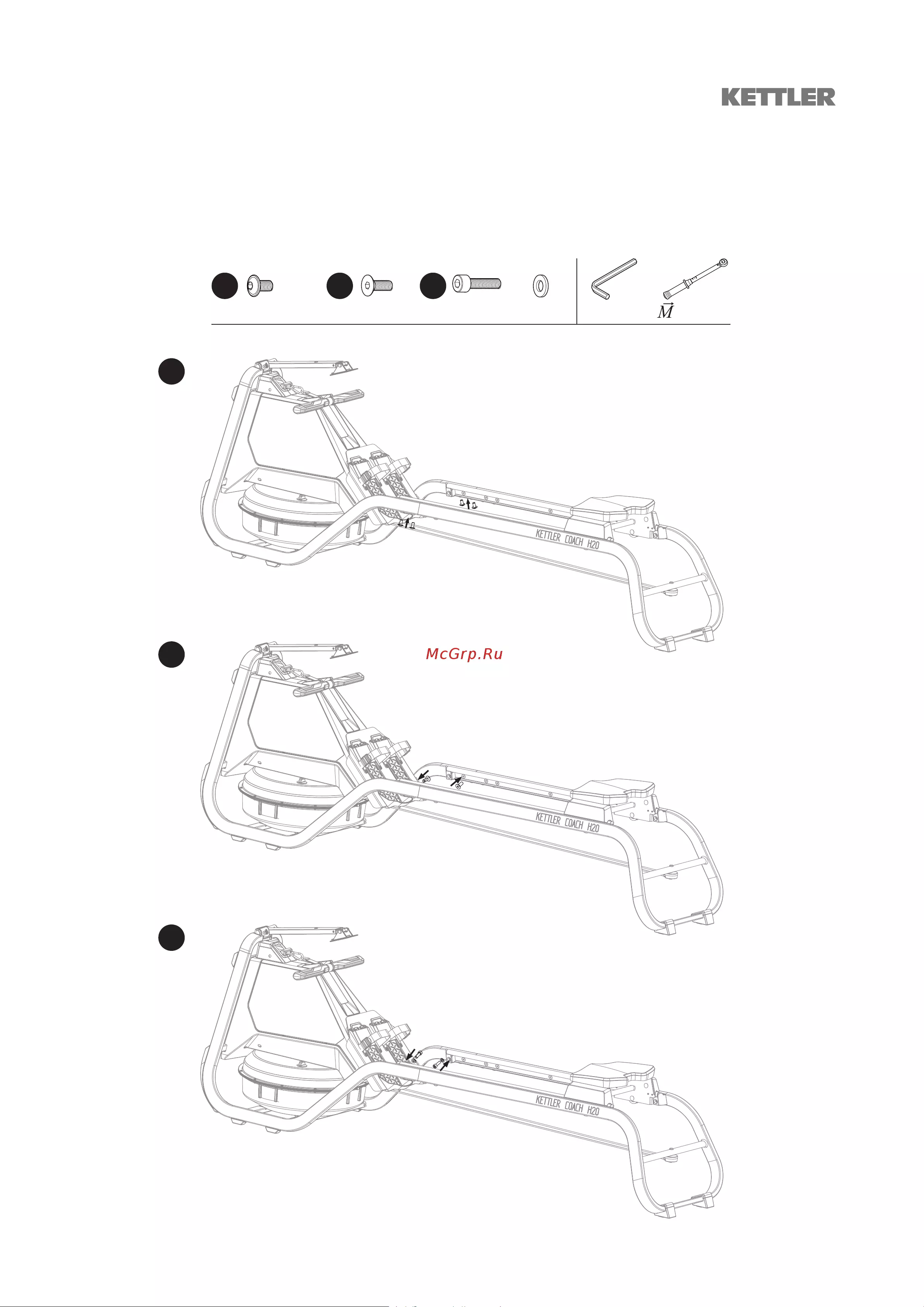

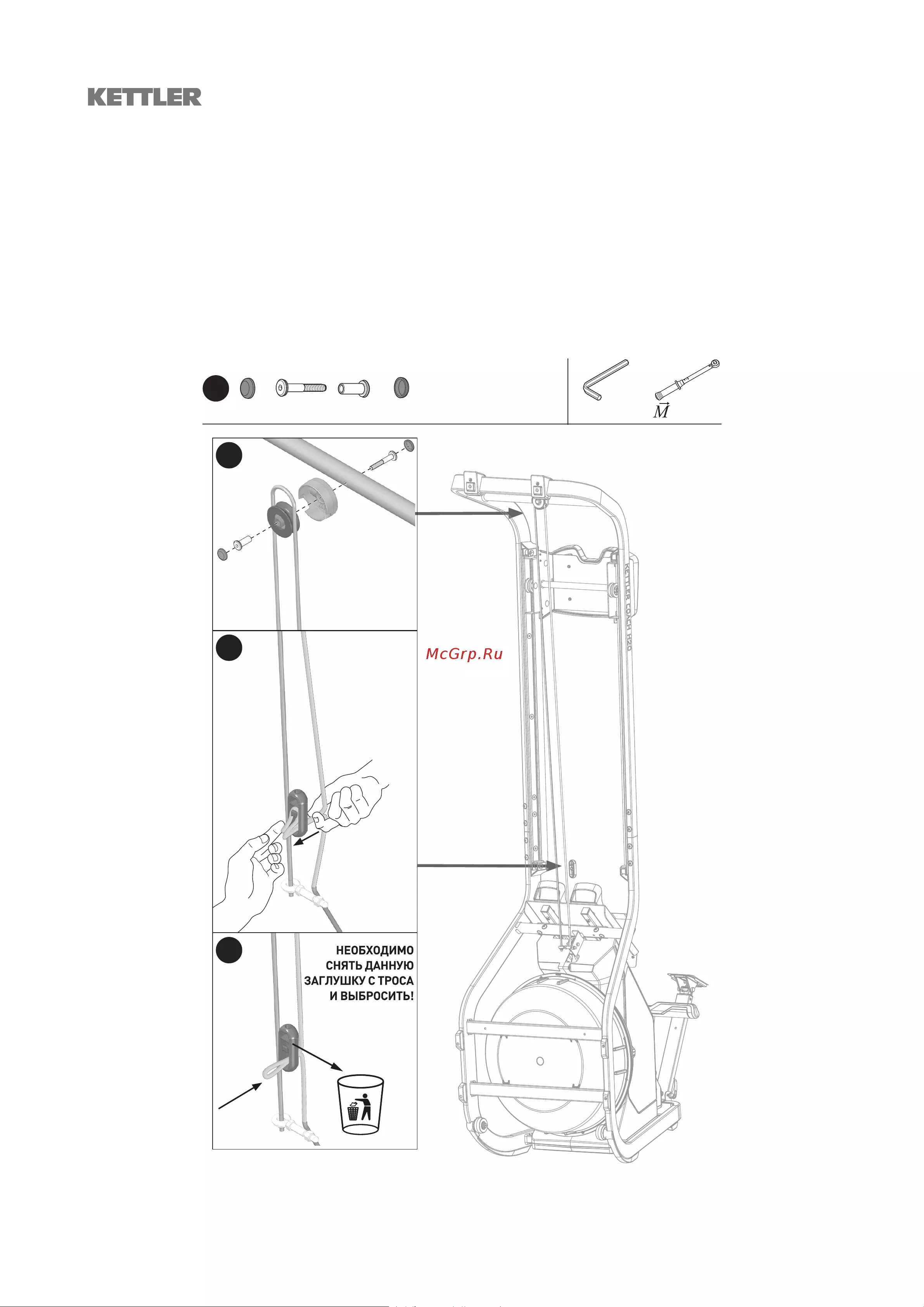

Шаг 3

Для данного шага рекомендуется расположить тренажер вертикально (как при хранении).

Установите в отверстие болт М6×38. Наденьте на болт пластиковый кожух и пластиковую втулку М6.

Наденьте трос на направляющий ролик.

Вставьте в отверстие ролика вторую пластиковую втулку.

Вытяните трос и наденьте ролик на предустановленный болт с пластиковой втулкой.

Используя два шестигранных ключа на 4 мм, затяните болт М6×38 и втулку.

Закройте торцы крепежей пластиковыми заглушками.

Удалите заглушку с троса.

Рекомендуется проверить затяжку динамометрическим ключом, момент затяжки должен составлять 3 Нм.

Аккуратно расположите тренажер в горизонтальном положении.

Несоблюдение данного указания приведет к повреждению троса тренажера и выходу тренажер из строя, в случае

начала эксплуатации с данной транспортировочной заглушкой.

3.1.

3.2.

1× | М6×38 М6 SW4 = 3 Nm
