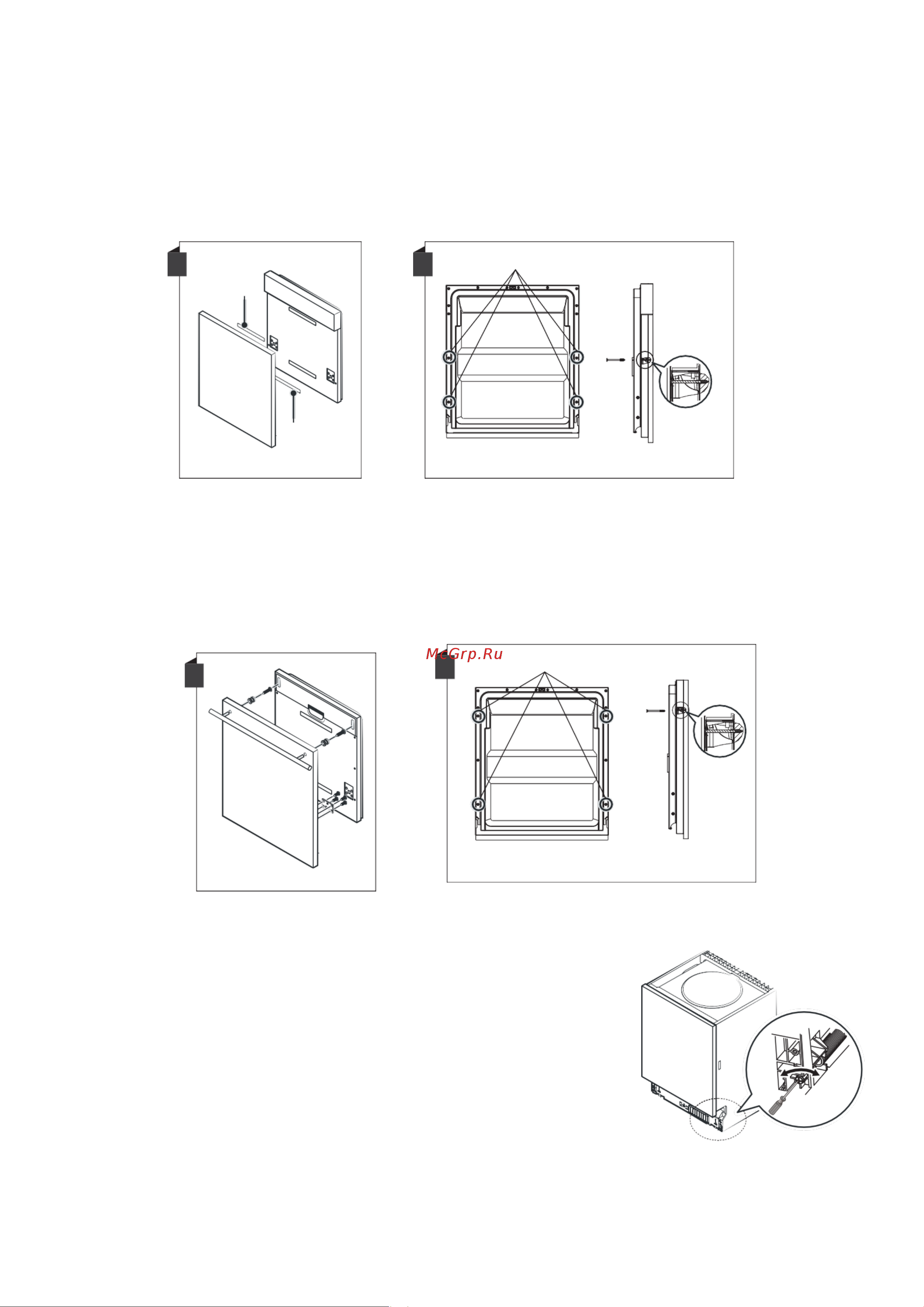

Частично встраиваемая модель

Отделите полоску-липучку A и полоску-липучку B и прикрепите полоску-липучку A к

внутренней стороне декоративной панели. Прикрепите войлочную полосу-липучку

B на внешней дверце посудомоечной машины (см. рисунок A). После размещения

панели закрепите ее на внешней дверце с помощью винтов и болтов (см. рисунок B).

Полностью встраиваемая модель

Установите крючок на декоративной панели и вставьте крючок в паз внешней

дверцы посудомоечной машины (см. рисунок A). После установки панели закрепите

ее на внешней дверце с помощью винтов и болтов (см. рисунок B).

Шаг 3. Регулировка натяжения дверной пружины

1. Пружины дверцы настраиваются на заводе на

правильное натяжение. После установки декоративной

панели необходимо отрегулировать натяжение дверной

пружины. Поверните регулировочный винт, чтобы

привести в действие регулятор для натяжения или

ослабления стального троса.

2. Натяжение пружины дверцы является правильным,

если дверь остается горизонтальной в полностью

Полоска-

липучка

Полоска-

липучка

1. Выкрутите четыре коротких винта

2. Закрепите четыре длинных винта

1. Выкрутите четыре коротких винта

2. Закрепите четыре длинных винта
