16
| Снятие нижней крышки
3

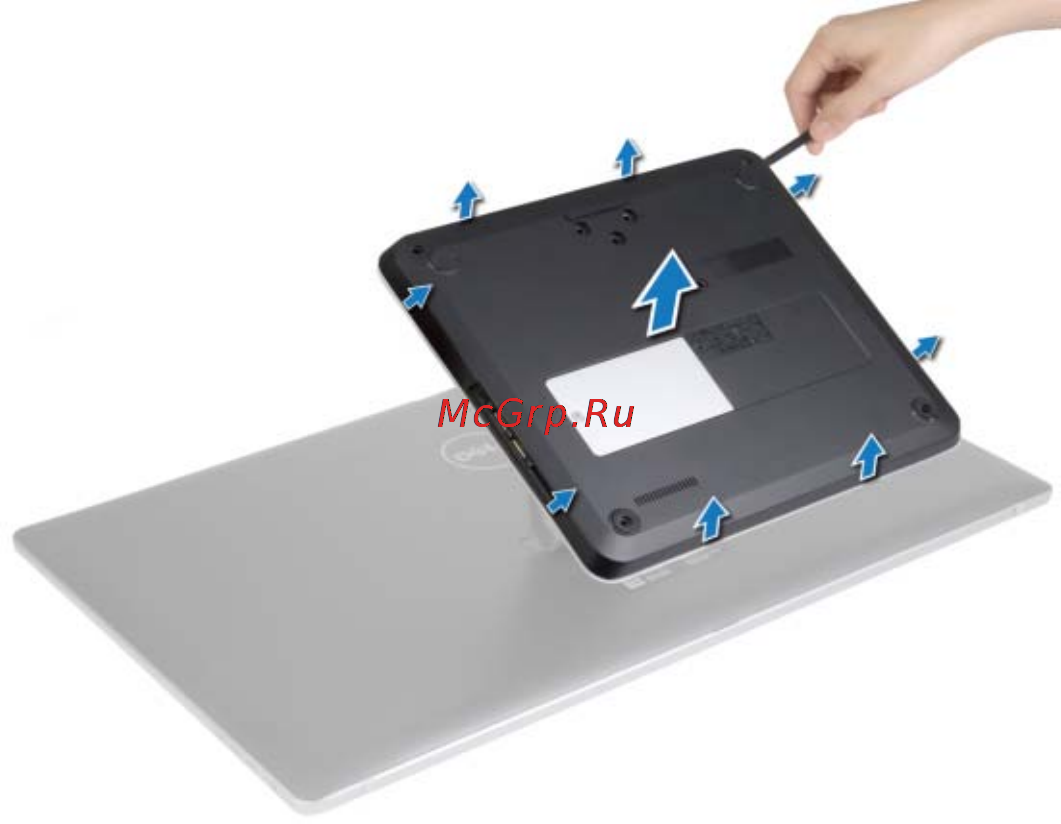

Начиная с правой стороны, приподнимите нижнюю крышку, чтобы извлечь порты на
системной плате из пазов на нижней крышке.
4
Приподнимите нижнюю крышку и снимите ее с корпуса компьютера.
