6

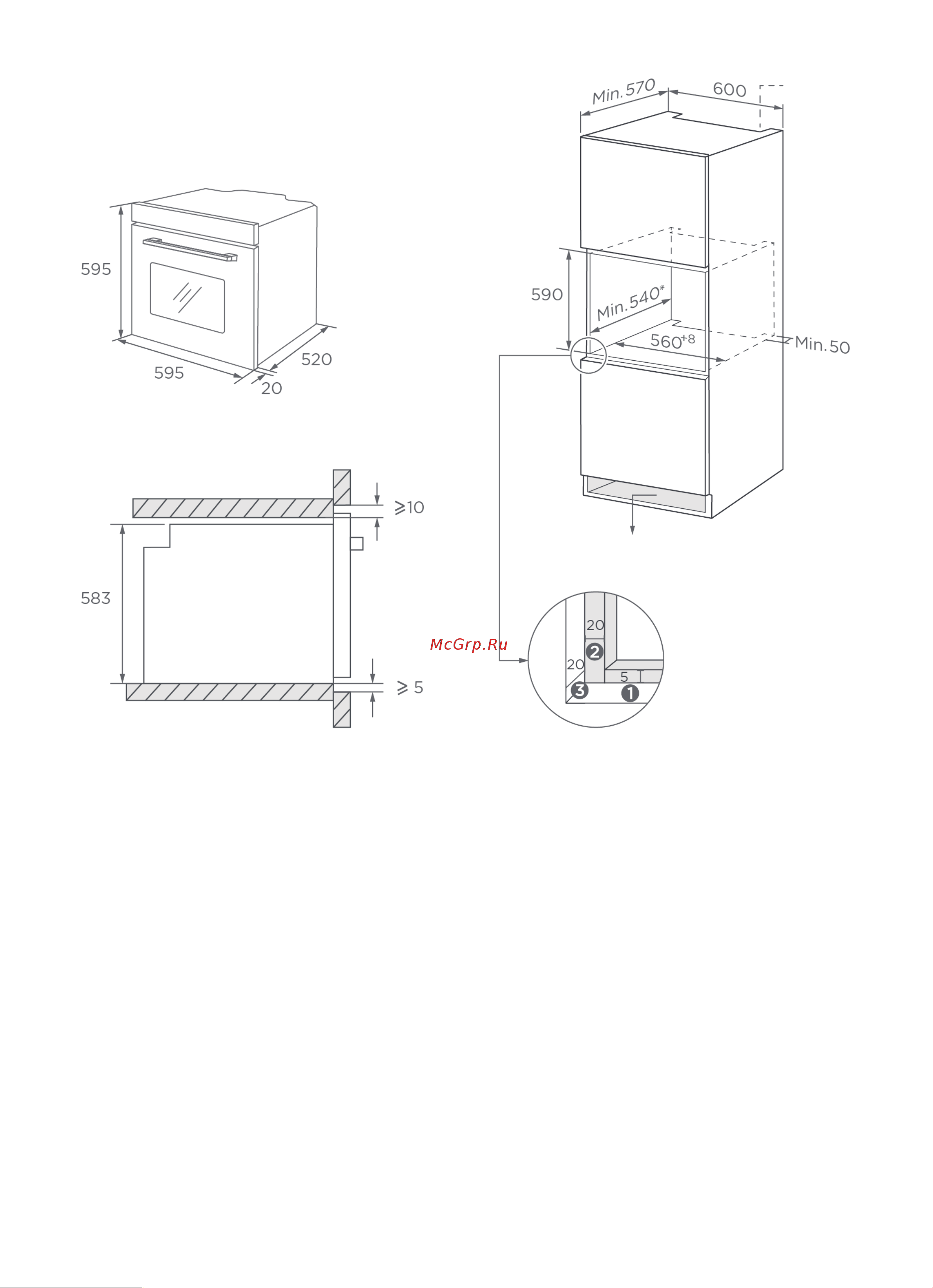

Установка в шкаф (вертикальный шкаф)
Оставьте 5 мм для дверной панели сверху и снизу соответственно.
Оставьте 20 мм для дверной панели слева и справа соответственно.
Оставьте 20 мм для дверной панели.
• Толщина доски шкафа на приведенной схеме составляет 20 мм.
• Если розетка установлена вблизи от задней панели прибора, глубина отверстия
для корпуса должна быть увеличена как минимум с 570 мм до 590 мм.
• Размеры на рисунках указаны в мм.
Минимальная площадь нижнего
вентиляционного отверстия - 250 мм
2
Вентиляционный
канал
Корпус
устройства
