RU 17

многофункциональный инструмент 170W PMTS 01-230V

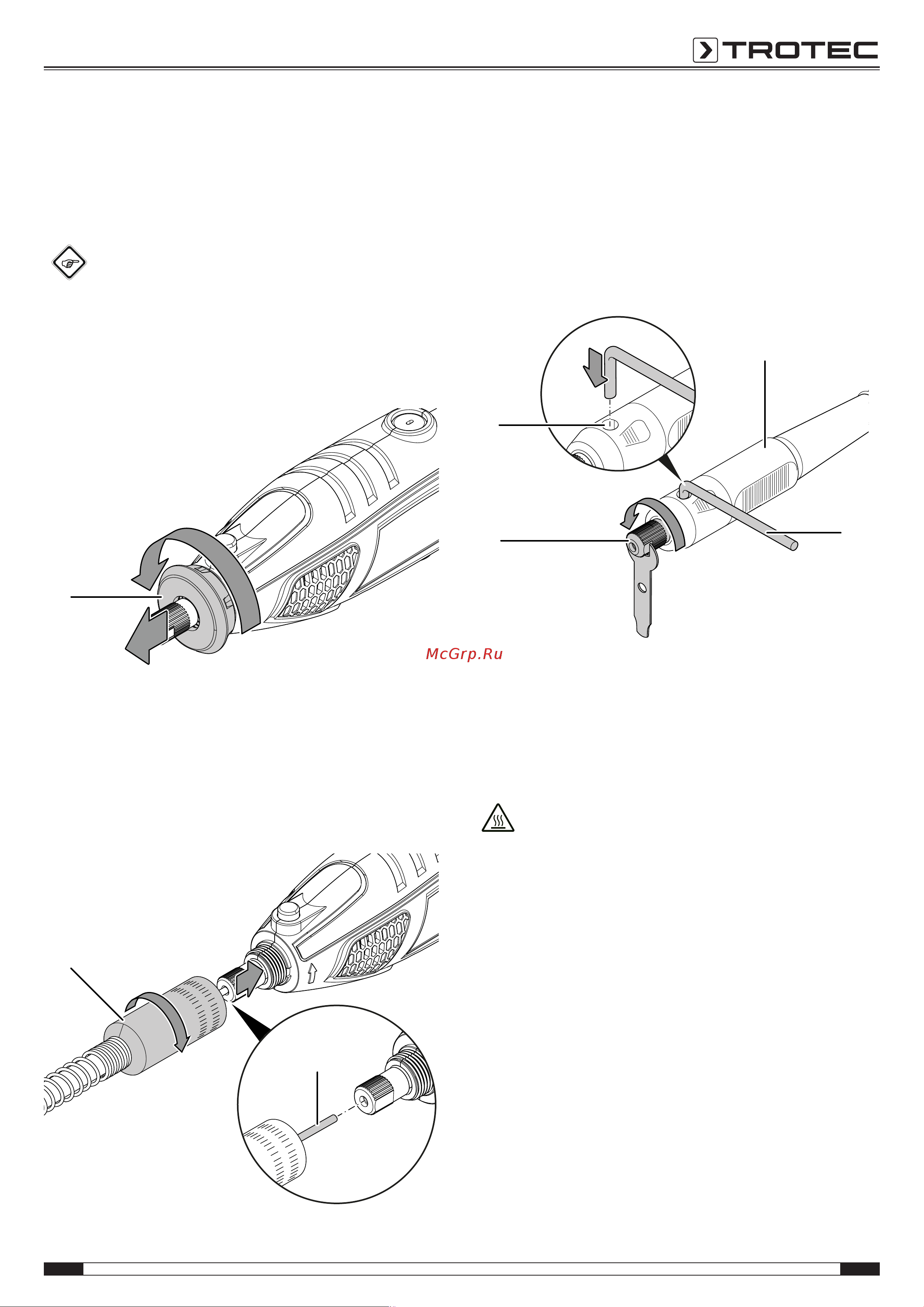

Вставка гибкого вала

Указание

Ни в коем случае не нажимайте кнопку стопорения

шпинделя(3) при работающем инструменте! Это

может привести к повреждению инструмента.

Информация

Используйте гибкий вал для работ, требующих

легкого и точного направления инструмента.

ü В зажиме инструмента(27) нет инструмента.

ü Установлен зажимной патрон на 3,2 мм(14).

1. Открутите накидную гайку(28) с инструмента,

повернув ее против часовой стрелки.

2. Немного вытяните внутреннюю ось(30) из накидной

гайки(31) гибкого вала.

3. Зажмите внутреннюю ось(30) в зажиме

инструмента(27), действуя, как описано в главе

"Смена инструмента".

4. Наденьте накидную гайку(31) гибкого вала на зажим

инструмента(27) и затяните ее по часовой стрелке.

Для того чтобы зажать инструмент на ручке(34) гибкого

вала, действуйте следующим образом:

1. Для того чтобы заблокировать шпиндель на ручке(34),

вставьте стопорный ключ(16) в стопор шпинделя(33).

2. Медленно поверните зажим инструмента(27) к точке

стопорения, чтобы стопорный ключ(16) полностью

зашел в стопор и зафиксировал его.

3. Открутите зажимную гайку(35) c помощью зажимного

ключа(22), повернув ее против часовой стрелки.

4. При необходимости выньте инструмент из зажима(27).

5. Вставьте нужный инструмент в зажим(27).

6. Открутите зажимную гайку(35) c помощью зажимного

ключа(22) по часовой стрелке.

7. Выньте стопорный ключ(16) из стопора шпинделя(33).

8. Проверьте прочность крепления инструмента.

Предупреждение о горячей поверхности

Следите за тем, чтобы во время работы гибкий вал

не перегибался и не образовывал петлю.

Существует опасность того, что вал нагреется и

сплавится со шлангом.

Не прикасайтесь к ручке, если она нагрелась.

Существует опасность ожога.
