аккумуляторный маятниковый лобзик PJSS 11-20V

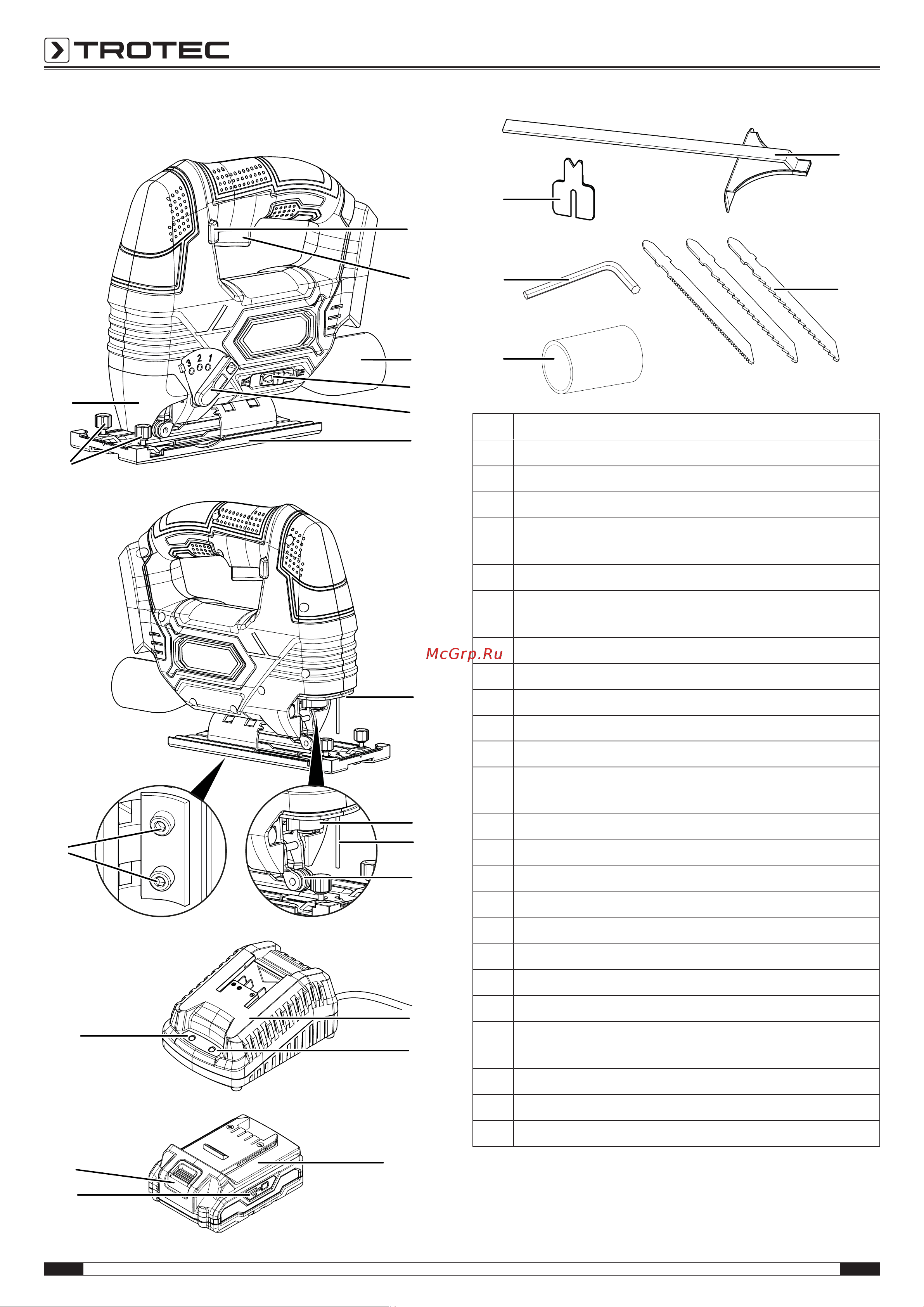

Иллюстрация устройства

23

24

1

2

3

4

5

6

7

9

10

8

22

11

12

21

13

20

19

14

18

17

16

15

№ Название

1 Блокировка включения

2 Кнопка включения/выключения

3 Патрубок для отсасывания пыли

4 Переключатель функции сдувания стружки /

отсасывания

5 Переключатель маятникового хода

6 Опорная пластина со съемным скользящим

башмаком

7 Светодиодный рабочий фонарь

8 Быстрозажимной патрон

9 Защитный штифт

10 Направляющий ролик

11 Быстрозарядное устройство

12 Красный светодиод аккумулятора (зарядка

аккумулятора)

13 Аккумулятор

14 Параллельный упор

15 Набор пильных полотен

16 Адаптер для пылеотсасывающего приспособления

17 Торцовый шестигранный ключ

18 Противоскольная пластина

19 3-ступенчатый индикатор емкости аккумулятора

20 Кнопка разблокировки

21 Зеленый светодиод аккумулятора (быстрозарядное

устройство готово к работе)

22 Фиксирующие винты для опорной пластины

23 Фиксирующие винты для параллельного упора

24 Защитный колпак
