16 RU

ручная дисковая пила PCSS 10-1400

16. Установите зажимной винт(18) с шайбой(26) на

зажимной фланец(17).

17. Нажмите стопорение шпинделя(5) и удерживайте его

нажатым.

18. Затяните зажимной винт(18), используя торцовый

шестигранный ключ(14).

145

19. Отпустите стопорение шпинделя(5).

20. Проверьте пильное полотно на правильную фиксацию.

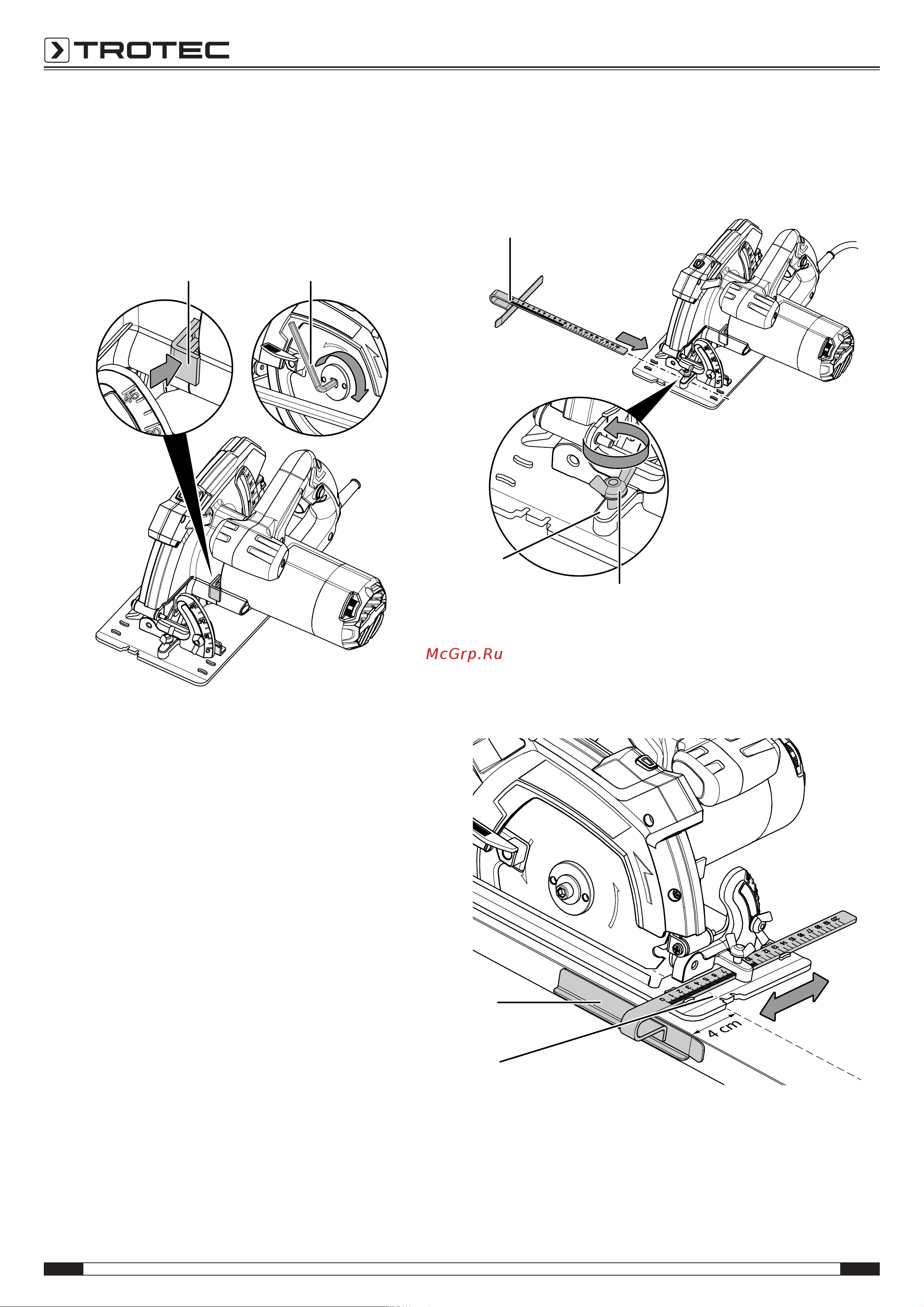

Монтаж и настройка параллельного упора

1. Открутите барашковый винт(7) и установите

параллельный упор(12) в крепление параллельного

упора(8).

2. С помощью шкалы на параллельном упоре(12) и

отметки(28) на опорной пластине установите нужное

расстояние линии резания к краю обрабатываемой

детали (ширина резания).

На следующем рисунке показан пример настройки на

4см:

3. Затяните барашковый винт(7).
