18 RU

аккумуляторная ручная дисковая пила PCSS 10-20V

15. С помощью возвращающего рычага(22) осторожно

откиньте нижний защитный колпак(18) в исходное

положение.

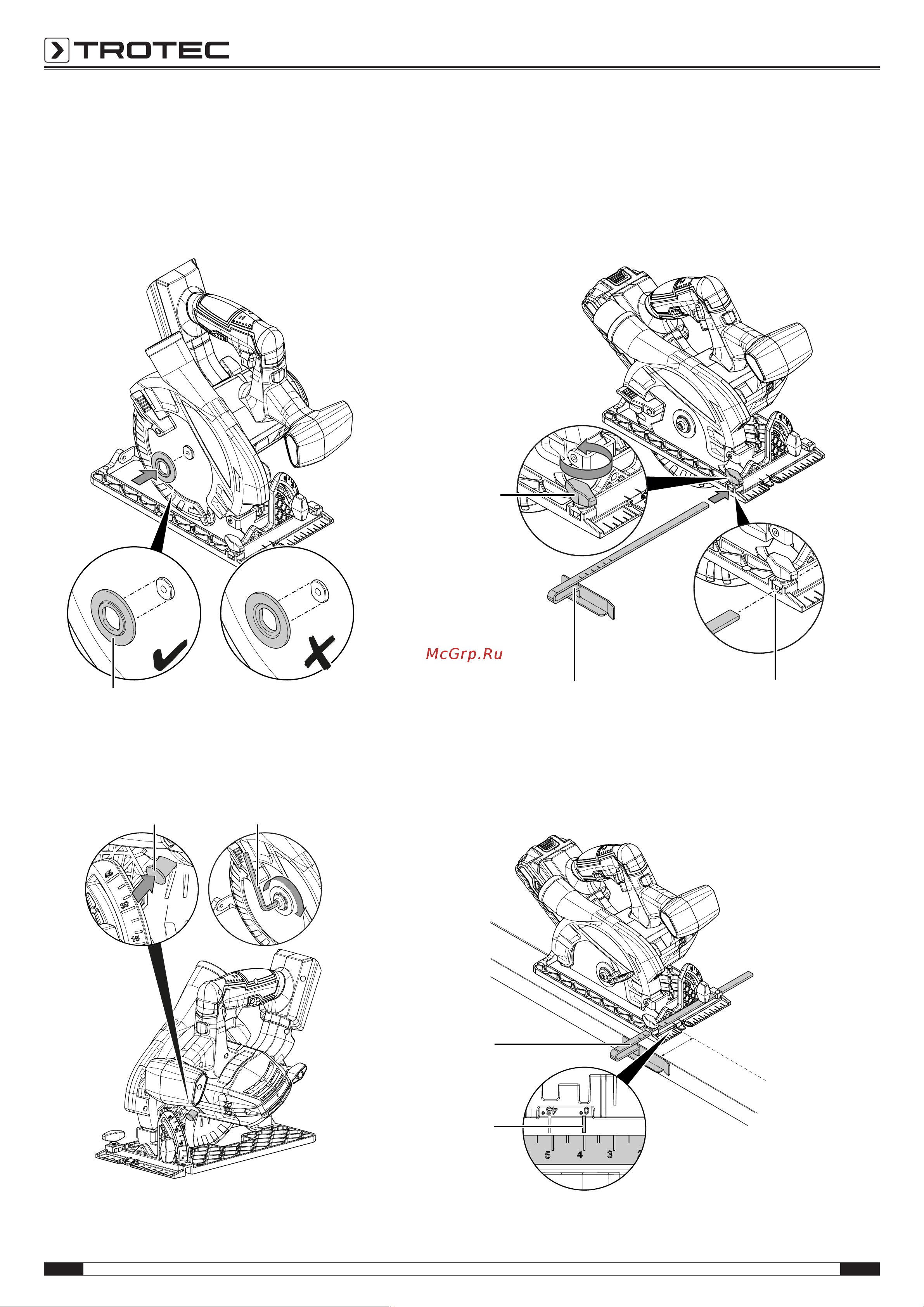

16. Наденьте зажимной фланец(19) на крепление

пильного полотна(33). Проследите при этом за тем,

чтобы зажимной фланец был установлен в показанном

ниже положении (выпуклой стороной наружу).

17. Установите зажимной винт(20) на крепежный

фланец(19).

18. Нажмите стопорение шпинделя(1) и удерживайте его

нажатым.

19. Затяните зажимной винт(20), используя торцовый

шестигранный ключ(28).

20. Отпустите стопорение шпинделя(1).

21. Проверьте пильное полотно на правильную фиксацию.

22. Вставьте аккумулятор(12).

Монтаж и настройка параллельного упора

1. Открутите барашковый винт(17) и установите

параллельный упор(26) в крепление параллельного

упора(6).

2. С помощью шкалы на параллельном упоре(26) и

отметки(34) на опорной пластине установите нужное

расстояние линии резания к краю обрабатываемой

детали (ширина резания).

На следующем рисунке показан пример настройки на

4см:

4 cm

3. Затяните барашковый винт(17).
