9 RU
Руководство по эксплуатации – лазерное дистанционное измерительное устройство BD21 / BD26
2. Направьте устройство на самую верхнюю точку (A) и
один раз нажмите и отпустите кнопку включения/
измерения(7), чтобы провести измерение. При этом
удерживайте устройство по возможности без
колебаний и ровно приложите его обеими задними
кромками к основанию. Опору на обе задние кромки
нельзя изменять во время измерения!
ð Проводится измерение и расчет.
ð На верхнем индикаторе измеряемых значений
показываются расстояние по горизонтали (1-я
строка) и по вертикали (2-я строка).
ð Определяемый отрезок показывается как результат
на нижнем индикаторе измеряемых значений(25).
Измерение с отрезками A и B:
1. Один раз нажмите и отпустите кнопку косвенного
измерения(9).
ð На дисплее появляется символ для косвенного
измерения.
ð Полоска с цифрой 1 (гипотенуза) мигает.
2. Нажмите и удерживайте кнопку наклона(15).
ð Угол больше не показывается.
29
25
28
3. Сначала направьте устройство на самую верхнюю
точку (A) и один раз нажмите и отпустите кнопку
включения/измерения(7), чтобы провести измерение.
При этом удерживайте устройство по возможности без
колебаний и ровно приложите его обеими задними
кромками к основанию. Опору на обе задние кромки
нельзя изменять во время измерения!
ð Длина отрезка показывается в 1-й строке на
верхнем индикаторе измеряемых значений.
4. Выровняйте устройство по горизонтали (точка (B) и
один раз нажмите и отпустите кнопку включения/
измерения(7), чтобы измерить расстояние по
горизонтали.
ð Второе измеряемое значение показывается во
второй строке верхнего индикатора измеряемых
значений.
ð Определяемый отрезок показывается как результат
на нижнем индикаторе измеряемых значений(25).

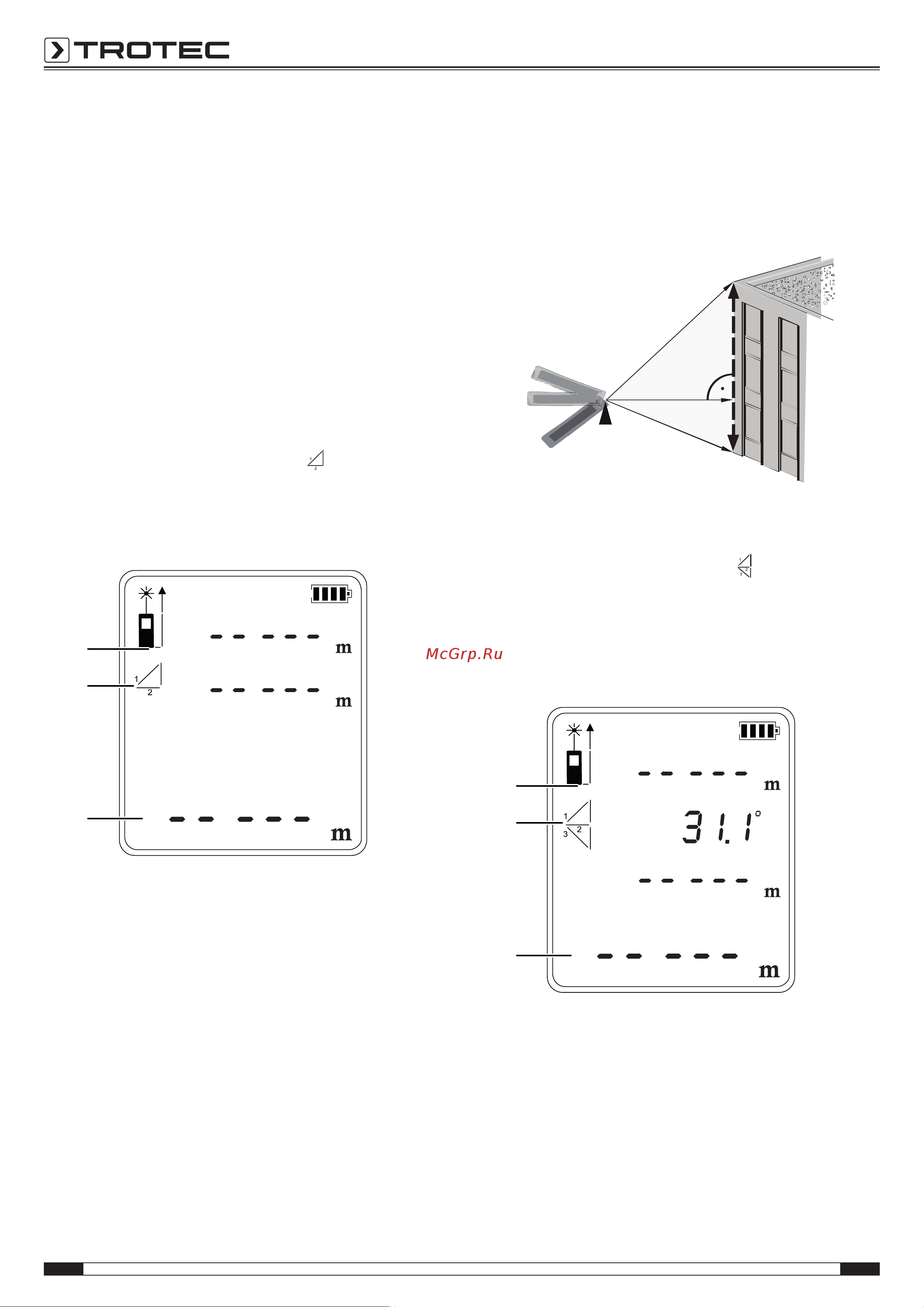

Двойное косвенное измерение высоты
Этот метод хорошо подходит, например, для измерений
высоты.
Результат измерения рассчитывается путем определения
отрезков A и C, а также угла наклона (настроен по
умолчанию) или путем определения отрезков A, B и C.
A
B
C
Измерение с отрезками A, C и углом наклона:
1. Два раза нажмите и отпустите кнопку косвенного
измерения(9).
ð На дисплее появляется символ для косвенного
измерения.
ð Угол наклона показывается справа во второй строке
верхнего индикатора измеряемых значений (см.
пример: 31.1°).
ð Полоска с цифрой 1 (гипотенуза) мигает.
29
25
28
2. Сначала направьте устройство на самую верхнюю
точку (C) и один раз нажмите и отпустите кнопку
включения/измерения(7), чтобы провести измерение.
При этом удерживайте устройство по возможности без
колебаний. Расположение устройства по отношению
к опорной точке нельзя изменять во время
измерения!
ð Первое измеряемое значение показывается на
верхнем индикаторе измеряемых значений.
