Руководство по эксплуатации – лазерное дистанционное измерительное устройство BD16

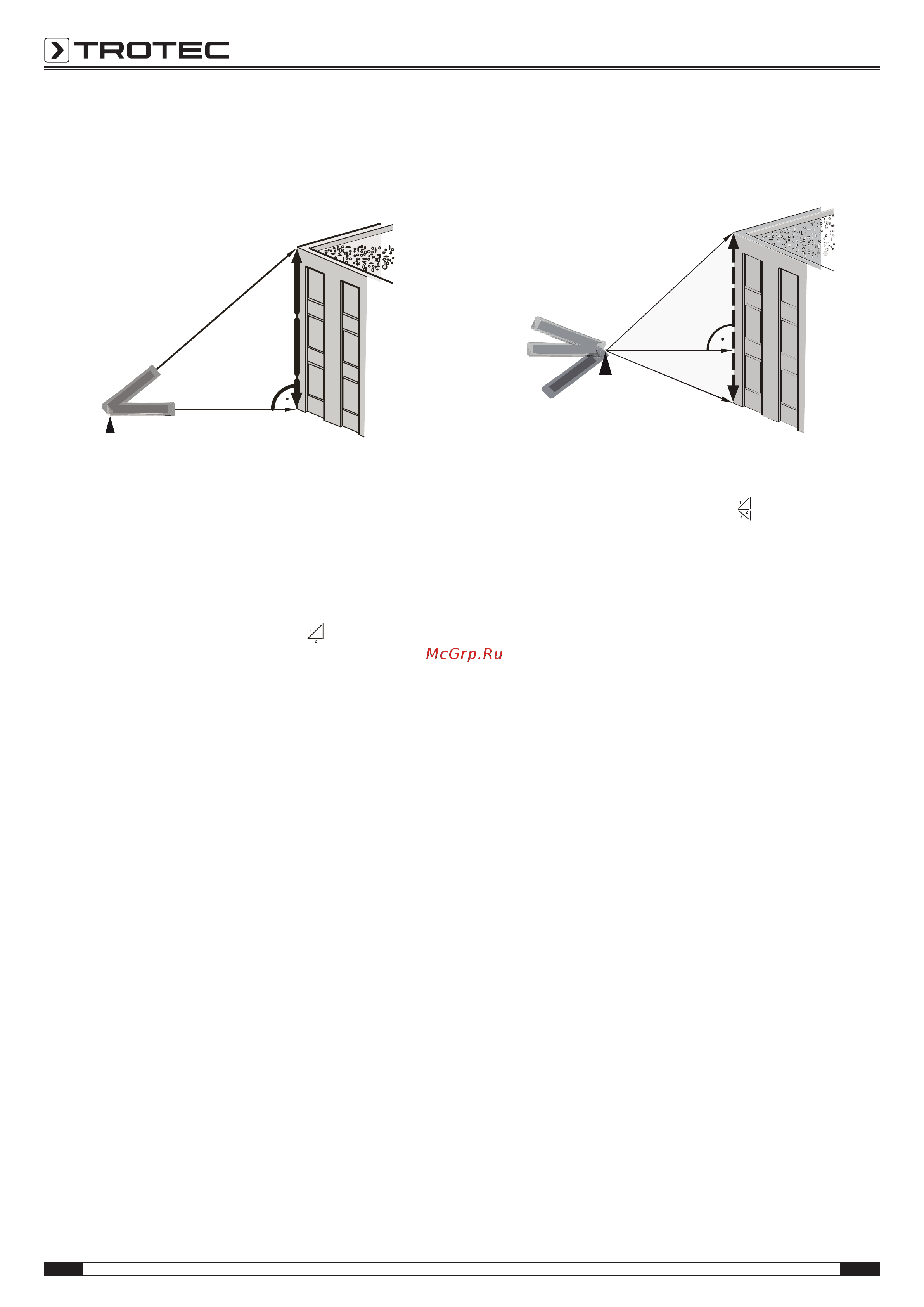

Косвенное измерение высоты (теорема Пифагора)
С помощью этого метода можно определить длину
неизвестного участка с помощью теоремы Пифагора. Этот
метод хорошо подходит, например, для измерений высоты.
A
B
Предпосылки для измерения:
• Устройство направлено по горизонтали на самую
нижнюю точку (B) определяемого участка.
• Опорная точка находится на задней части устройства.
См. главу "Настройка опорного значения".
1. Три раза нажмите и отпустите функциональную
кнопку(8).
ð На дисплее появляется символ для косвенного
измерения.
ð Полоска с цифрой 1 (гипотенуза) мигает.
2. Направьте устройство на самую верхнюю точку (A) и
один раз нажмите и отпустите кнопку включения/
измерения(7), чтобы провести измерение. При этом
удерживайте устройство по возможности без
колебаний и ровно приложите его обеими задними
кромками к основанию. Опору на обе задние кромки
нельзя изменять во время измерения!
ð Длина участка показывается в 1-й строке на
верхнем индикаторе измеряемых значений.
3. Выровняйте устройство по горизонтали (точка (B) и
один раз нажмите и отпустите кнопку включения/
измерения(7), чтобы измерить расстояние по
горизонтали.
ð Второе измеряемое значение показывается во
второй строке верхнего индикатора измеряемых
значений.
ð Определяемый участок показывается как результат
на нижнем индикаторе измеряемых значений(15).
Двойное косвенное измерение высоты
Этот метод хорошо подходит, например, для измерений
высоты.
A
B
C
1. Четыре раза нажмите и отпустите функциональную
кнопку(8).
ð На дисплее появляется символ для косвенного
измерения.
2. Сначала направьте устройство на самую верхнюю
точку (C) и один раз нажмите и отпустите кнопку
включения/измерения(7), чтобы провести измерение.
При этом удерживайте устройство по возможности без
колебаний. Расположение устройства по отношению
к опорной точке нельзя изменять во время
измерения!
ð Первое измеряемое значение показывается на
верхнем индикаторе измеряемых значений.
3. Выровняйте устройство по горизонтали (точка (B) и
один раз нажмите и отпустите кнопку включения/
измерения(7), чтобы измерить расстояние по
горизонтали.
ð Второе измеряемое значение показывается во
второй строке верхнего индикатора измеряемых
значений.
4. Направьте устройство на самую нижнюю точку (A) и
один раз нажмите и отпустите кнопку включения/
измерения(7), чтобы провести измерение.
ð Третье измеряемое значение показывается в
третьей строке верхнего индикатора измеряемых
значений.
ð Определяемый участок показывается как результат на
нижнем индикаторе измеряемых значений(15).
