Data logger operating manual

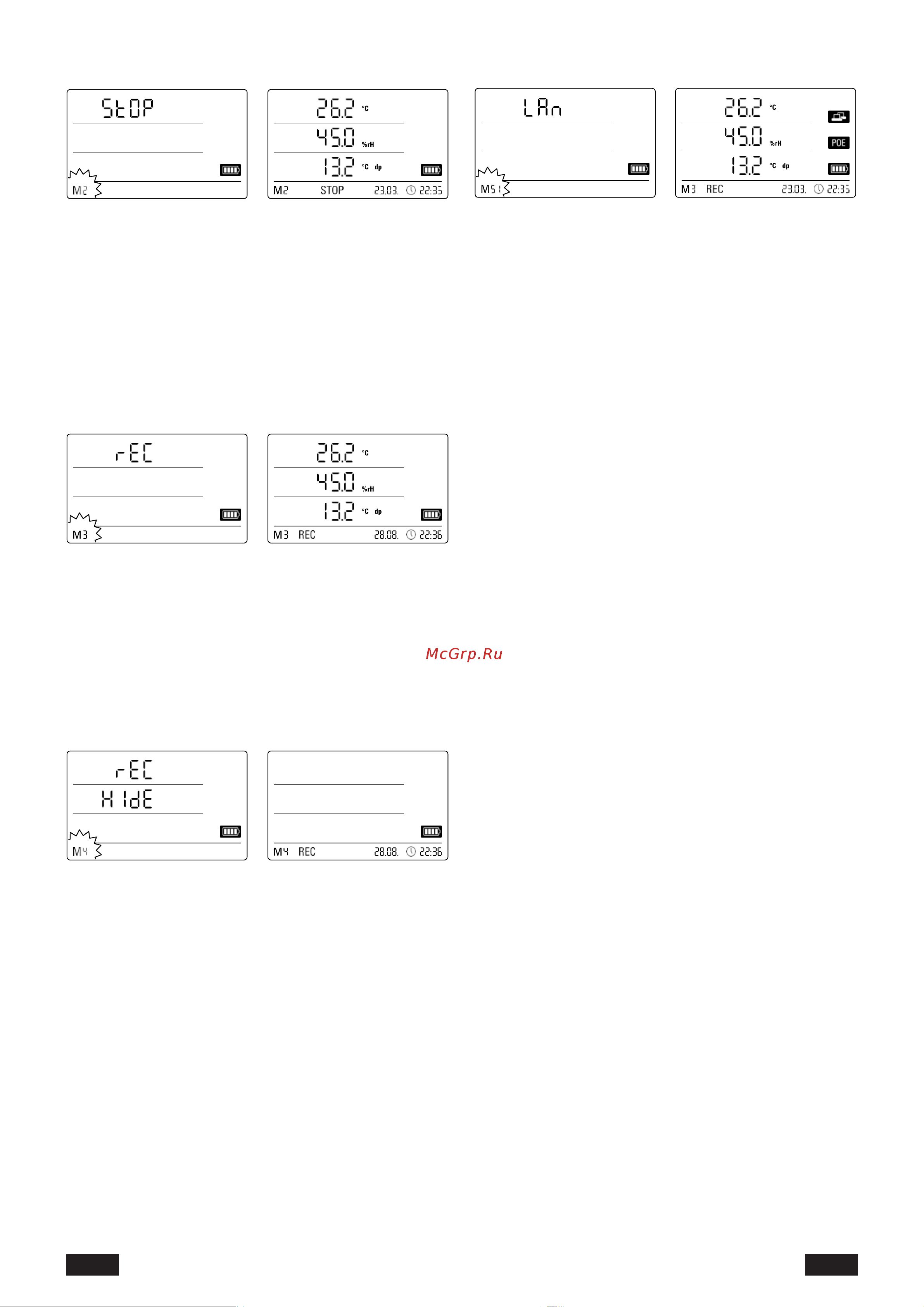

Режим работы M2

Подключение к сети

Выбор режима работы M2

Пример отображения режима M2

Активна функция обнаружения измеряемых величин. Измеренные

значения, настроенные в программном обеспечении SmartGraph,

отображаются во всех трех строках измеренных значений с выбранной

скоростью измерения

В этом режиме работы запись данных неактивна; отображаемые

измеренные значения не сохраняются в памяти. Таким образом,

дисплей для записи измеренных значений показывает ОСТАНОВКУ

(запись данных отсутствует)

Режим работы M3

Выбор режима работы M3

Пример отображения режима M3

Активны обнаружение измеряемых величин и запись данных. Измеренные

значения, настроенные в программном обеспечении SmartGraph, отображаются

во всех трех строках измеренных значений с выбранной скоростью измерения

Кроме того, в этом режиме работы в памяти измеряемых величин хранится

до двадцати измерительных каналов, которые могут быть выбраны в

программном обеспечении SmartGraph. Таким образом, дисплей для записи

измеренных величин показывает REC (запись данных)

Режим работы M4

Выбор режима работы M4

Отображение режима работы M4

Обнаружение измеренных значений и запись данных активны, но

отображение измеренных значений неактивно

Измеренные значения не отображаются ни в одной из трех строк измеренных

значений. Тем не менее, в этом режиме работы в памяти измеряемых

величин хранится до двадцати измерительных каналов, которые могут быть

выбраны в программном обеспечении SmartGraph. Таким образом, дисплей

для записи измеренных величин показывает REC (запись данных).

6.2.2.

Сетевая функция (M51)

Требования к подключению по сети IPV4

Чтобы автоматически определить IP-конфигурацию регистратора данных

(который получил IP-адрес в IP-сети, например, через DHCP), необходимо,

чтобы широковещательные передачи UDP были разрешены через сеть

Note: Based on their concept, UDP broadcasts do not operate

through a router (NAT), but instead only within its own network.

If the data logger is outside of the network, using fixed IP addresses through

a system administrator is highly recommended.

Выбор сетевой функции M51

отображение сетевой функц. M51

Если регистратор данных подключен к локальной сети и сетевая функция

активирована, то настройка программного обеспечения и считывание

данных с регистратора данных могут осуществляться по сети

Сигнал, который передается от регистратора данных по UDP, позволяет

программному обеспечению SmartGraph автоматически находить

измерительное устройство в локальной сети

При первом подключении регистратора данных к сети (add network de -

vice) может потребоваться настроить сетевые настройки регистратора

данных в соответствии с конфигурацией доступной сети в программном

обеспечении SmartGraph. Заводской предустановкой является DHCP

For more information about the network function, see the software guide, which can be

opened using the SmartGraph software Help function.

С помощью профессиональной версии программного обеспечения

SmartGraph также можно извлекать и регистрировать текущие и

сохраненные измеренные значения регистратора данных в

регулируемых интервалах запросов по сети

Использование в сетевом режиме

Для непрерывного использования сетевой карты регистратор данных

должен быть установлен на стене. В промежутке в полметра должна

быть свободная конвекция воздуха, и зона не должна прерываться

внешними источниками конвекции (вентиляторы, освещение и т. д.)

Питание в сетевом режиме

Использование сетевой карты, которая встроена в регистратор

данных, повышает энергопотребление измерительного прибора

Когда устройство работает только на батарейках и не подключено к

внешнему источнику питания, оно автоматически отключает сетевую

функцию через 12 минут без связи с сетью. В этом случае сетевая функция

должна быть перезапущена внешним источником питания либо вручную,

либо автоматически

Таким образом, при использовании регистратора данных в

режиме локальной сети питание должно подаваться от

источника питания USB

В опционально доступной конструкции PoE регистратор данных

может питаться непосредственно через сетевое соединение

Информация для системных администраторов

Broadcast over UDP:

PC sends to ...................................

UDP:255.255.255.255:52010

(data logger receives at UDP port 52010*)

data logger replies to .....................

UDP:255.255.255.255:52005

(PC receives at UDP port 52005*)

Data transmission over TCP:

data logger receives at TCP port 52015*

* The ports can be reconfigured, but this is not recommended.

Open or lost TCP connections are closed by the data logger after a TCP timeout

of 120 seconds.
