EN
Data logger operating manual
2
6.
Описание
В SmartGraph программного обеспечения ПК является центральным
интерфейсом для конфигурации логгера данных. Все дополнительные
спецификации конфигурации и визуализации могут быть установлены только
программным обеспечением
.
Основные настройки могут быть непосредственно сконфигурированы с
помощью одной кнопки управления с помощью кнопки выбора режима на
вашем регистраторе данных
.
При необходимости вы можете ограничить работу одной кнопкой с помощью
кнопки выбора режима из вашего программного обеспечения (key lock). В этом
случае невозможно управлять регистратором данных с помощью кнопки выбора
режима
.
6.1.
Включение и выключение
При подаче питания регистратор данных не может полностью отключиться, а
может быть установлен только в рабочий режим с минимальным
потреблением энергии (M1). В этом режиме обнаружение измеренных
значений, отображение измеренных значений и запись данных неактивны.
Обзор четырех различных режимов работы представлен в следующей главе
.
6.2.
Основные настройки и режимы работы
С помощью кнопки выбора режима можно настроить
семь основных параметров. К ним относятся четыре
различных режима работы, сетевая функция,
глобальный сброс настроек и акустическая функция
.
Кратковременное нажатие кнопки выбора режима
приводит к изменению текущего уровня настройки
.
Краткое нажатие кнопки выбора режима позволяет
осуществить навигацию по отдельным режимам настройки
.
Каждый выбранный режим отображается в
течение 4 секунд и может быть выбран
.
В течение этого времени в левом нижнем углу дисплея
мигает маркер режима (M1, M2, M3, M4, M51, M52,
M53)
.
Нажатие кнопки выбора режима в течение 1 секунды
подтверждает ваш выбор
.
Затем регистратор данных переходит в выбранный
режим.
Если в течение четырех секунд выбор не будет
подтвержден, уровень настройки будет оставлен, и
дисплей вернется в исходный
режим без внесения изменений
.

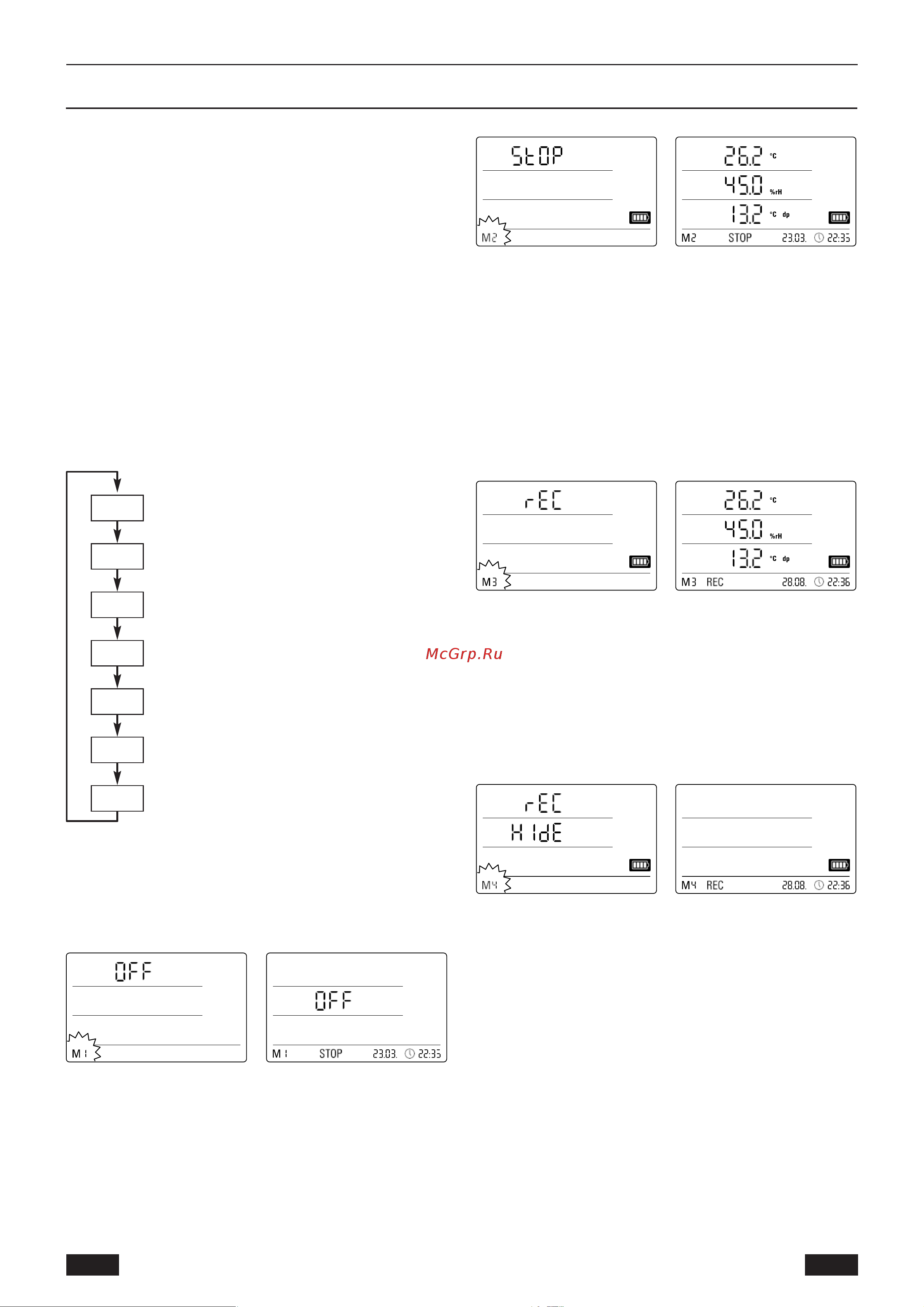

6.2.1.
Четыре режима работы
Режим работы M1
Режим работы M2
Выбор режима работы M2 Пример отображения режима M2
Активна функция обнаружения измеряемых величин. Измеренные
значения, настроенные в программном обеспечении SmartGraph,
отображаются во всех трех строках измеренных значений при
выбранной скорости измерения.
В этом режиме работы запись данных неактивна; отображаемые
измеренные значения не сохраняются в памяти. Таким образом,
дисплей для записи измеренных значений показывает ОСТАНОВКУ
(запись данных отсутствует)
.
Режим работы M3
Выбор режима работы M3 Пример отображения режима M3
Активны обнаружение измеряемых величин и запись данных. Измеренные
значения, настроенные в программном обеспечении SmartGraph,
отображаются во всех трех строках измеренных значений при выбранной
скорости измерения.
Кроме того, в этом режиме работы в памяти измеряемых величин хранится
до двадцати измерительных каналов, которые могут быть выбраны в
программном обеспечении SmartGraph. Таким образом, дисплей для записи
измеренных величин показывает REC (запись данных)
.
Режим работы M4
Выбор режима работы M4
Пример отображения режима M4
Обнаружение измеренных значений и запись данных активны, но
отображение измеренных значений неактивно. Измеренные значения не
отображаются ни в одной из трех строк измеренных значений. Тем не менее,
в этом рабочем режиме в памяти измеряемых величин хранится до
двадцати дорожек записи измеряемых величин, которые могут быть
выбраны в программном обеспечении SmartGraph. Таким образом, дисплей
для записи измеренных величин показывает REC (запись данных).
Выбор режима работы M1
Отображение режима работы M1
Запись измеренных величин неактивна. “ВЫКЛ.” отображается во втором
ряду измеряемых величин. Отображается символ ОСТАНОВКИ
.
В этом режиме работы (состояние доставки регистратора данных)
потребляемая мощность минимальна, поскольку измеренные
значения не могут быть запрошены или показаны
.
M53
M52
M51
M4
M3
M2
M1
