EN
DL200X operating manual for external sensors
11

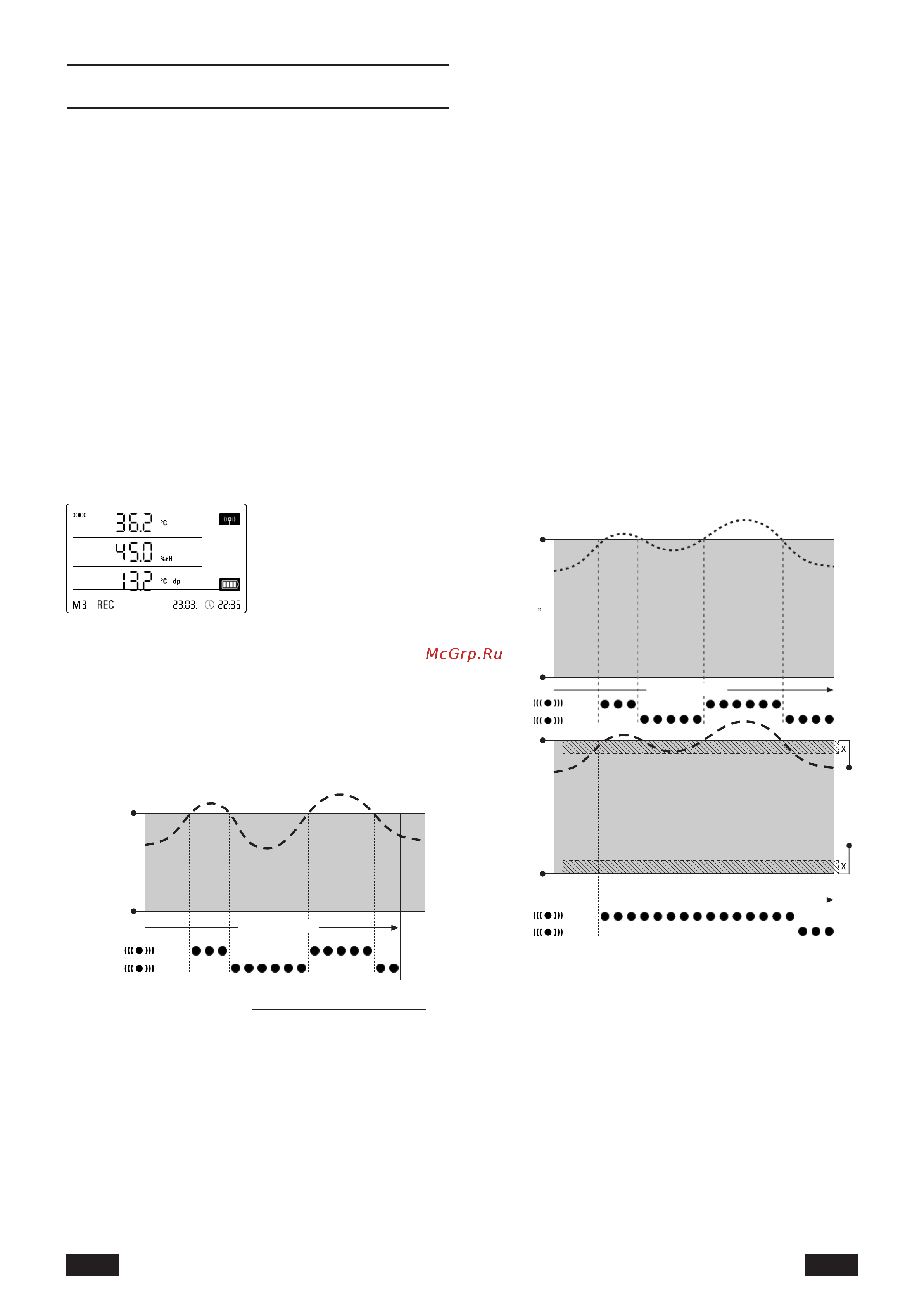

9.
Функция сигнализации
9.1.
Конфигурация функции сигнализации
Функция сигнализации может быть настроена в управлении измерительным
прибором для каждого из измерительных каналов, выбранных для
отображения или записи.
Определяя верхнее и нижнее предельное значение сигнала тревоги,
задается коридор значений. Это так называемый хороший диапазон, и когда
диапазон выходит, звучит сигнал тревоги. Примечание: Функция
сигнализации может быть представлена на дисплее только для групп
каналов из трех измерительных каналов, выбранных для отображения
измеряемых величин, и только в режимах работы М2 и М3 !
Однако сохранение аварийных результатов других выбранных
измерительных каналов в режиме каротажа не зависит от выбранного
отображения измеренных значений. Это означает, что также регистрируются
результаты тревоги измерительных каналов, которые предназначены не для
отображения, а для записи данных.
Даже в рабочем режиме М4 при отключенном отображении измеренных
значений записываются все заранее выбранные результаты сигнализации
!
9.2.
Отображение сигнала тревоги
Отображение сигнала тревоги возможно
только для изм. значений, которые
предварительно выбраны для
отображения и были сконфигурированы с
активной функцией сигнала тревоги
.
Если на одном из этих изм. каналов возн.
сигнал тревоги, то символ тревоги
9.3.
Акустическая сигнализация
Если сигнал тревоги срабатывает во время активации акустической функции
(см. главу 6.2.4. Акустическая функция), то сигнал тревоги звучит и
прекращается только тогда, когда измеренное значение возвращается в
хороший диапазон
.
9.4.
Использование гистерезиса сигнализации
Если вы используете функцию сигнализации без гистерезиса сигнализации,
то сигнал тревоги звучит и записывается каждый раз при превышении
заданных предельных значений.
Если ваши предельные значения были выбраны очень близко друг к другу, то
это означает, что тревожная ситуация возникает очень часто.
Например, если вы установите температуру в помещении 24 °C в качестве
верхнего предела тревоги и температуру в помещении 10 °C в качестве
нижнего предела тревоги, а температура в помещении постоянно
отклоняется от 23,5 до 25 °C в течение периода измерения, то будет создано
и записано много отдельных сигналов тревоги.
Чтобы предотвратить это, вы можете определить гистерезис сигнала
тревоги. С помощью этой настройки вы определяете значение, по которому
измеренное значение должно вернуться в коридор допустимых значений,
хороший диапазон, чтобы отключить сигнализацию
.
Если бы был установлен гистерезис сигнала тревоги 1 °C, сигнал тревоги в
предыдущем примере сработал бы один раз при превышении 24 °C, а затем
остановился бы только тогда, когда температура снова упадет ниже 23 °C
.
Upper alarm
limit value
Valid value
corridor
Пример отображения аварийного
результата измерительного канала,
показанного в первой строке измеряемого
значения
.
мигает рядом с дисплеем измеряемого
значения для этого канала при выходе из
хорошего диапазона
.
Если измеренное значение затем достигает
“good range”
Lower alarm
limit value
определяется коридор значений, то есть хороший диапазон, после чего символ
тревоги перестает мигать и отображается непрерывно
.
Это указывает на то, что произошел тревожный результат. Если в ходе измерения
выход из хорошего диапазона происходит, то символ тревоги мигает снова.
Считывание измеренного значения из памяти удаляет дисплей тревоги
.
Alarm display
Upper alarm
limit value
Valid value
corridor
“good range”
Lower alarm
limit value
Logging mode
flashing
static
Upper alarm
limit value
Valid value
corridor
“good range”
Lower alarm
limit value
flashing
static
flashing
static
Кроме того, может быть установлен гистерезис, с помощью которого измеренное
значение
должно вернуться в допустимый диапазон для отключения
сигнализации
.
Reading the measured value memory
Logging mode
si
th hystere
m display wi
Alar
Alarm display without hysteresis
Logging mode
HYSTERESIS
