Перед включением завесы диск терморегулятора должен быть

повернут по часовой стрелке в крайнее положение.

Подать на завесу напряжение от источника питания.

Выключатель вентилятора перевести в положение * при этом

должны включиться вентиляторы завесы.

При эксплуатации завесы в условиях, не соответ-

ствующих требованиям (при температуре окру-

жающего воздуха ниже 0 °С) нагреватели реко-

мендуется включить после выхода вентилятора на

рабочий режим, через 1-2 минуты его работы.

ВНИМАНИЕ!

Для включения нагрева воздуха необходимо включить один из

выключателей ТЭНов (или все сразу) из положения «0» в поло-

жение «I». Температура нагрева регулируется поворотом дис-

ка терморегулятора, ориентируясь по шкале, нанесенной на

диск. При достижении заданной температуры нагрева ТЭНы

отключаются, при этом вентилятор продолжает вращаться. Для

отключения воздушной завесы необходимо выключателями

отключить ТЭНы, переведя выключатели в положение 0, а че-

рез 30-50 секунд (после того, как охладятся ТЭНы) отключить

вентиляторы, переведя выключатель в положение 0. После от-

ключения вентилятора завесу отключить от источника питания.

Обеспечение безопасной работы

Для обеспечения безопасной работы завеса снабжена термо-

ограничителем, отключающим электронагреватели в случае

перегрева. Перегрев может произойти по следующим причи-

нам:

- передняя перфорированная стенка корпуса и решетка на вы-

ходе воздушного потока закрыты посторонними предметами

или сильно загрязнены;

- неисправны вентиляторы;

- тепловая мощность завесы сильно превышает тепловые поте-

ри помещения, в котором она установлена.

Электронагреватели завесы, после срабатывания термоогра-

ничителя, автоматически включатся через 5-7 минут.

Внимание! Частое срабатывание термоограничителя не явля-

ется нормальным режимом работы завесы. В случае повторно-

го срабатывания термоограничителя необходимо отключить и

обесточить завесу. Выяснить и устранить причины, вызвавшие

срабатывание термоограничителя.

• Завеса в упаковке изготовителя может транспортироваться

всеми видами крытого транспорта при температуре от -50 °С

до +50 °С и среднемесячной относительной влажности 100%

(при +20 °С), исключая удары и перемещение внутри транс-

портного средства.

• При транспортировке и хранении должны строго соблюдаться

требования манипуляционных знаков на упаковке прибора.

• Завеса должна храниться в упаковке изготовителя в отаплива-

емом, вентилируемом помещении при температуре от +5 °С до

+40 °С и среднемесячной относительной влажности 80% (при

+25 °С).

• В случае если прибор планируется не использовать длитель-

ное время, рекомендуется очистить его и убрать на хранение

(желательно в заводской упаковке) в прохладное сухое место.

Примечание - После транспортирования при отрицательных темпера-

турах выдержать прибор в помещении, где полагается его эксплуата-

ция, без включения в сеть не менее 2-х часов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

УПРАВЛЕНИЕ

ПРИБОРОМ

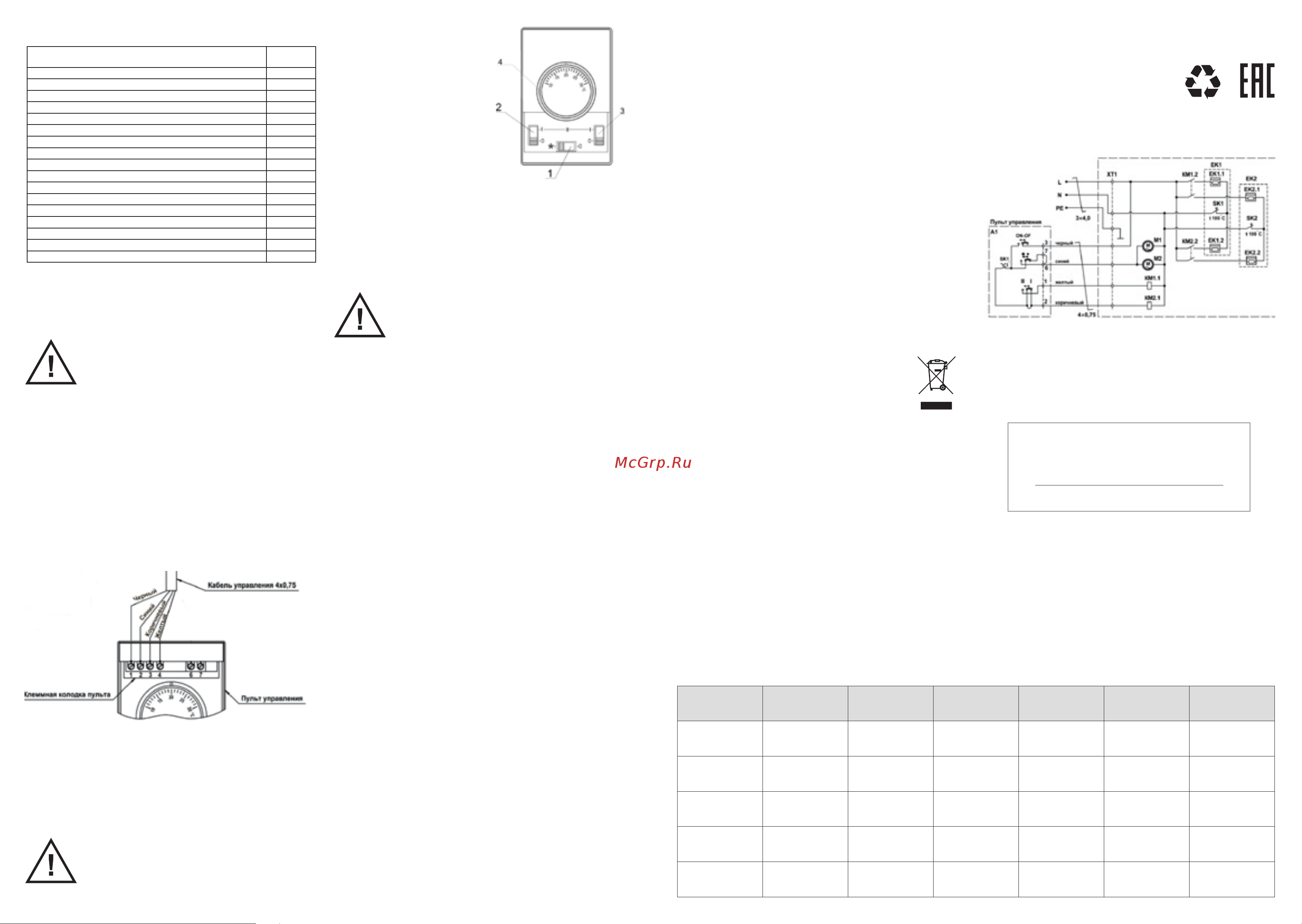

Панель управления

УХОД И ОБСЛУЖИВАНИЕ

УСТАНОВКА

При соблюдении требований безопасности и правил экс-

плуатации завеса не требует специального технического

обслуживания. Необходимо периодически (не реже одного

раза в месяц) производить чистку от пыли и загрязнений

передней перфорированной стенки корпуса и при необхо-

димости других наружных поверхностей завесы.

КОМПЛЕКТАЦИЯ

СХЕМА ЭЛЕКТРИЧЕСКОЙ ЗАВЕСЫ

СРОК ЭКСПЛУАТАЦИИ

ПРАВИЛА УТИЛИЗАЦИИ

Срок службы прибора составляет 5 лет.

По истечении срока службы прибор должен быть

утилизирован в соответствии с нормами, правила-

ми и способами, действующими в месте утилиза-

ции.

Не выбрасывайте прибор вместе с бытовыми

отходами. По истечении срока службы прибора

сдайте его в пункт сбора для утилизации, если это

предусмотрено местными нормами и правилами.

Это поможет избежать возможные последствия на окружаю-

щую среду и здоровье человека, а также будет способствовать

повторному использованию компонентов изделия. Инфор-

мацию о том, где и как можно утилизировать прибор, можно

получить от местных органов власти.

1. Электрическая завеса — 1 шт.

2. Пульт управления –— 1 шт.

3. Руководство по эксплуатации / Гарантийный талон — 1 шт.

А1 — пульт управления

EK1, EK2 — электронагреватели

KM1, KM2 — магнитные пускатели

M1, M2 — электродвигатели вентилятора

SK1, SK2 — термопредохранители

XT1 — клеммная колодка

Допускается только горизонтальная над проемом

установка завесы.

Для защиты электропроводки от перегрузки подключение к ста-

ционарной электросети осуществляется через автоматический

выключатель, соответствующий данным в таблице выше.

Завеса поставляется с подключенным на заводе изготовителе

шнуром питания со стандартной вилкой.

1. На тыльной стороне корпуса завесы имеются специальные

установочные отверстия. За эти отверстия завеса навешивается

на предварительно вмонтированный в стену крепеж. В качестве

крепежа рекомендуются шурупы или болты с шляпкой диаметром

9-12 мм (в комплект поставки не входят).

2. Завеса устанавливается как можно ближе к верхней стороне про-

ема, при этом необходимо выдержать расстояние между верхней

стенкой корпуса и потолком не менее 50 мм.

3. Завеса комплектуется выносным пультом управления. Для установ-

ки пульта управления необходимо отвернуть винт, снять верхнюю

крышку и панель пульта, закрепить пульт на стене, установить

панель и верхнюю крышку. Кабель управления подключен к пульту

на заводе-изготовителе. Подключение кабеля управления произ-

водится в соответствии с Рис. 1.

1 – выключатель вентилятора

2 – выключатель ТЭНа

3 – выключатель ТЭНа

4 – терморегулятор

Название АСЦ

Дата обращения

в АСЦ

Дата окончания

ремонта

Описание

дефекта

Замена

запасной части

ФИО мастера Печать АСЦ

Информация о гарантийных ремонтах (заполняется авторизованным сервисным центром (АСЦ)

Дата изготовления указана на приборе.

ДАТА ИЗГОТОВЛЕНИЯ

Товар соответствует требованиям:

ТР ТС 004/2011 «О безопасности низковольтного

оборудования».

ТР ТС 010/2011 «О безопасности машин и оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость

технических средств».

Произведено под контролем:

“Clima Tecnologie S.r.I.”,

Via Marco Polo 7, 35040 Sant’urbano, Italy.

«Клима Технолоджи С.Р.Л.»,

Виа Марко Поло 7, 35040 Сант-Урбано, Италия.

СЕРТИФИКАЦИЯ ПРОДУКЦИИ

Вертикальная установка не допускается!

ВНИМАНИЕ!

Все работы по подключению завесы проводить

только при полном снятии напряжения питания.

ВНИМАНИЕ!

Рис. 2

Рис. 1

Рис. 3

Свидетельство о приемке

М.П.

Изготовитель:

ООО «БЗТО», 453500, Россия,

Республика Башкортостан,

г. Белорецк, ул. Тюленина,14

тел.: 8-800-700-60-10

Сделано в России

ROYAL.ru

Параметр / Модель

RAH-

HG1.0E6M

Номинальная мощность, Вт

3000/6000

Производительность, м³/ч

780

Номинальный ток, А

Электропитание, В/Гц

220-230/50

Степень пылевлагозащиты

IP20

Класс электрозащиты

класс I

Максимальная высота установки

2,2

Скорость потока воздуха на выходе, м/с

8,2

Увеличение температуры воздуха на выходе в режиме 3, не менее С°

Нагревательный элемент

стич

Уровень шума, дБ(А) (на расстоянии 5 м)

Автоматический выключатель, А

Минимальное сечение жил кабеля (медный провод), мм²

Размеры прибора (ШхВхГ), мм

1092×166×140

Размеры упаковки (ШхВхГ), мм

1180х200х158

Вес нетто, кг

8,8

Вес брутто, кг

9,2
