1. ВВЕДЕНИЕ
В данном руководстве приведена информация о безопасности,
эксплуатации, характеристиках и обслуживании прибора.
Прибор выполняет измерение напряжения AC/DC, тока AC/DC,
сопротивления, емкости, проверку проводимости (прозвон), тестирование
диодов и NCV.
Функции: индикация полярности, удержание показаний, фонарик,
подсветка дисплея, индикация перегрузки, автоматическое выключение.
Прибор прост в использовании и разработан согласно стандарту
EN61010-1 для электроизмерительных приборов с категорией CAT III 600V
и уровнем загрязнения 2.
Внимание!
Во избежание поражения током и получения травм, повреждения прибора
или тестируемого устройства соблюдайте следующие правила:
➢ Перед использованием прибора осмотрите его. Не включайте прибор,
если есть видимые повреждения либо детали корпуса отсутствуют.
➢ Убедитесь, что изоляция щупов не повреждена, нет оголенного
металла. Проверьте проводимость щупов.
➢ Не подавайте напряжение выше указанного между вводами либо
между вводом и землей.
➢ Соблюдайте особую осторожность при работе с напряжением выше
60V DC или 30V rms AC.
➢ Выбирайте верные вводы, функцию и диапазон измерений
➢ Не используйте и не храните прибор в условиях высокой влажности,
температуры, в присутствии горючих веществ и сильных магнитных
полей.
➢ При измерении держите щупы только за изолированную часть.
➢ Перед измерением сопротивления, прозвоном и проверкой диодов
отключите цепь от источника питания и разрядите все
высоковольтные конденсаторы.
➢ Когда появится значок , замените батареи. Низкий заряд батареи
может вызвать искажение показаний.
➢ Перед вскрытием корпуса прибора отключите щупы от тестируемой
цепи и выключите прибор.
➢ Используйте запчасти только идентичного артикула либо с
идентичными характеристиками.
➢ Не вносите никаких изменений в электрическую схему прибора.
➢ Очищайте корпус прибора мягкой тканью с неагрессивным моющим
средством. Не используйте растворители и абразивные чистящие
средства.
➢ Прибор предназначен для использования в помещении.
➢ Когда прибор не используется, выключите его. Если прибор не
используется долгое время, извлеките батареи. Регулярно
проверяйте батареи на отсутствие протечки. При обнаружении
протечки немедленно замените батареи. Протечка электролита
может серьезно повредить прибор.
2. СТАНДАРТНЫЕ ОБОЗНАЧЕНИЯ
DC (Постоянный ток).
AC (Переменный ток).
DC либо AC
Важная информация о безопасности,
см. Руководство..
Опасное напряжение
Заземление
Низкий заряд батареи
Предохранитель.
Диод
Проверка проводимости (прозвон)
APO
Автоматическое выключение
HOLD
Удержание показаний
Соответствие нормам ЕС
Двойная изоляция
T-RMS
Истинное среднеквадратичное (RMS)
3. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Дисплей : LCD, до 6000, обновление 2/сек.
Размер LCD : 50 x 27 мм
Полярность : “-” на дисплее автоматически
Индикация перегрузки : “OL” на дисплее
Низкий заряд батареи : “ ” на дисплее
Выбор диапазона : авто либо вручную
Рабочая температура : 0°C … +40°C, <80%RH
Температура хранения : -10°C … +50°C, < 85%RH
Батареи : 1.5V x 2, тип AAA
Размеры (в×ш×г) : 153×73×35 мм
Вес : Приблиз. 175 г (с батареями)
4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Погрешность гарантирована в течение 1 года, при 23°C±5°C и <80%RH.
4-1. Напряжение постоянного тока (DC) (Авто диапазон)
Диапазон
Шаг
Погрешность
600mV
0.1mV
±(0.8% показ. + 5)
6V
1mV
±(0.8% показ. + 3)
60V
10mV
600V
1V
±(1.0% показ. + 5)
Прим.：Напряжения ниже 200mV не могут быть точно измерены.
Полное входное сопротивление: 10MΩ
Защита от перегрузки: 600V DC или 600AC rms
Макс. напряжение на входе: 600V DC
4-2. Напряжение переменного тока (AC) (Авто диапазон)
Диапазон
Шаг
600mV
0.1mV
6V
1mV
60V
10mV
600V
1V
Прим.：Напряжения ниже 500mV не могут быть точно измерены.
Полное входное сопротивление: 10MΩ
Защита от перегрузки: 600V DC или 600AC rms
Чувствительность: истинное RMS
Макс. напряжение на входе: 600V AC rms
4-3. Постоянный ток (DC)
Диапазон
Шаг
Погрешность
600mA
0.1mA
±(1.2% показ. + 8)
10A
10mA
Защита от перегрузки: предохранитель F10A/600V
Макс. ток на входе: 10A
Прим.: При измерении тока >400mA: продолжительность <10 сек,
интервалы между замерами >15 мин.
4-4. Переменный ток (AC)
Диапазон
Шаг
Погрешность
600mA
0.1mA
±(2.0% показ. + 10)
10A
10mA
Защита от перегрузки: предохранитель F10A/600V
Макс. ток на входе: 10A
Прим.: При измерении тока >400mA: продолжительность <10 сек,
интервалы между замерами >15 мин.
Чувствительность: истинное RMS
4-5. Сопротивление (Авто диапазон)
Диап.
Шаг
Погрешность
60Ω
0.01Ω
±(1.2% показ. + 5)
600Ω
0.1Ω
6KΩ
1Ω
60KΩ
10Ω
600KΩ
100Ω
60MΩ
100KΩ
±(3% показ. + 10)
Защита от перегрузки: 250V DC/AC rms

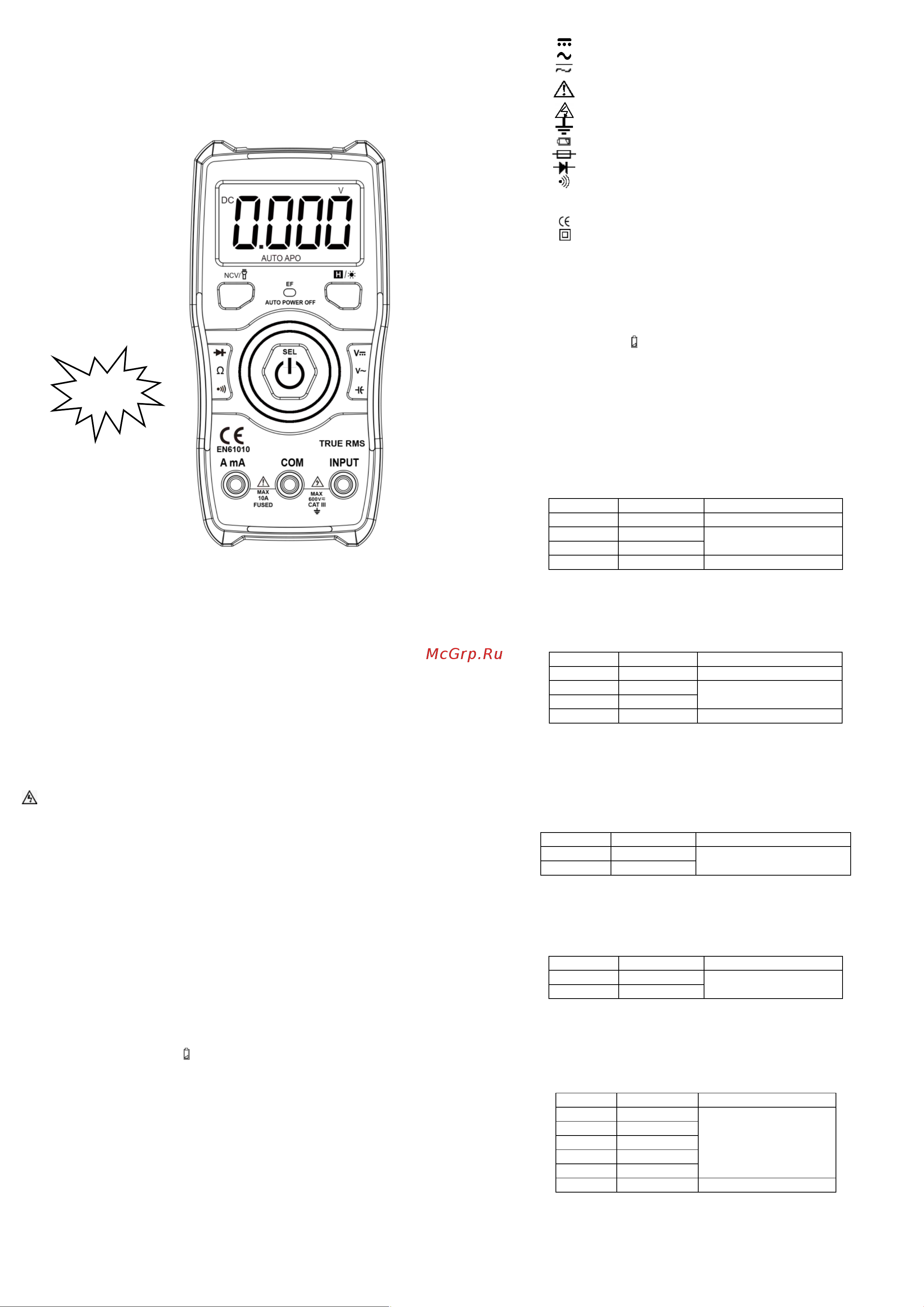

РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
ЦИФРОВОЙ МУЛЬТИМЕТР
△
ВНИМАНИЕ!
ПЕРЕД ИСПОЛЬЗОВАНИЕМ ПРИБОРА ВНИМАТЕЛЬНО ПРОЧТИТЕ
РУКОВОДСТВО.
МОДЕЛЬ::
DT131A
DT131B
!
Истинное RMS
