2
- LCD-дисплей
- Кнопка
Индикатор
- Поворотный переключатель функций и диапазонов
- Ввод
- Чехол
- Скоба
- Крышка батарейного отсека

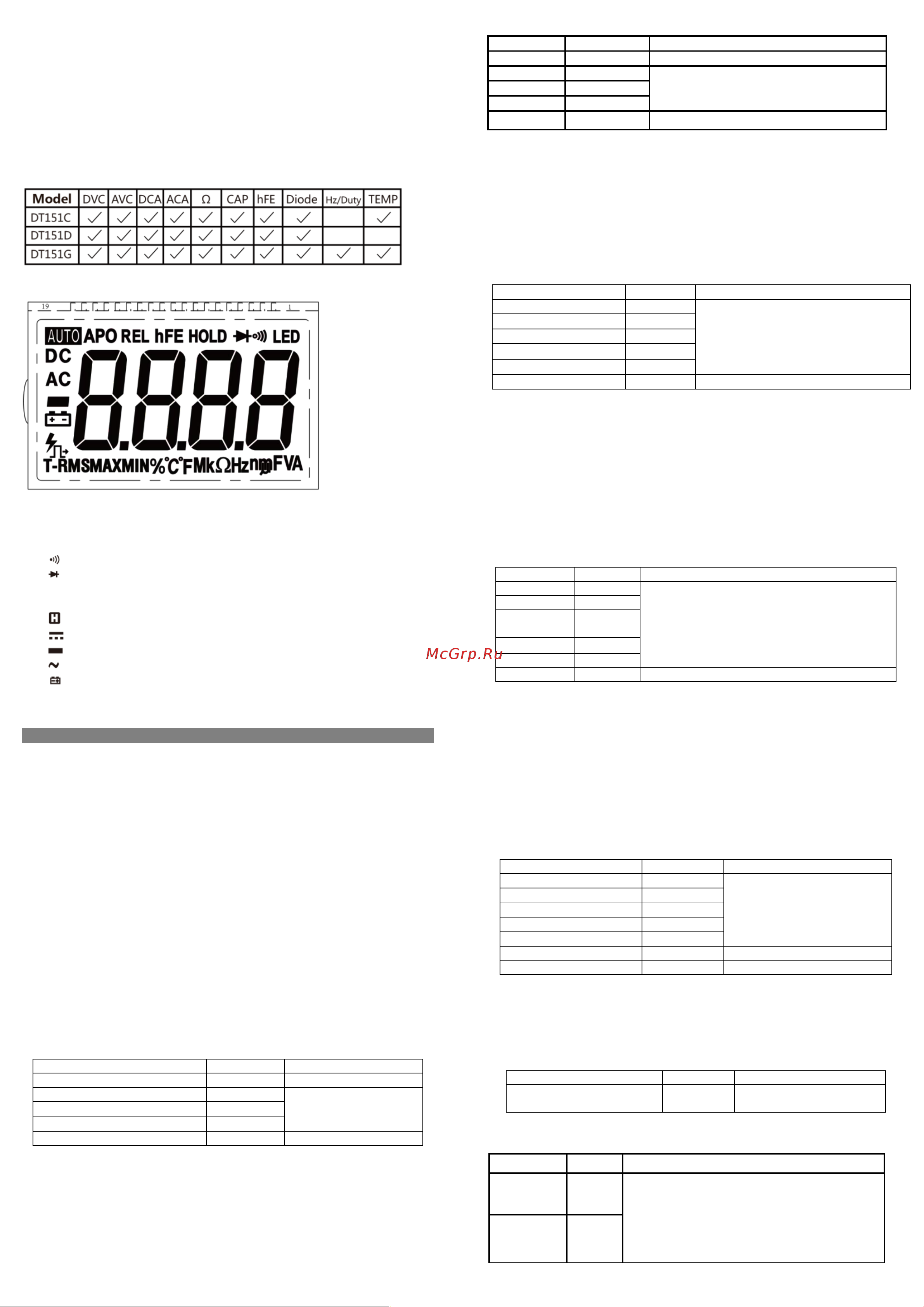

4.1 Таблица функций моделей мультиметра
4.2 LCD-дисплей
% ----- Коэфф. заполнения
℉ ----- Температура (Фаренгейт)
℃----- Температура (Цельсий)
hFE--- Тест транзисторов hFE
---- Проверка проводимости (прозвон)
--- Тест диодов
AUTO---Авто выбор диапазона
APO--- Авто выключение
---- Удержание показаний
---- Постоянный ток (DC)
--- Минус
--- Переменный ток (AC)
----
Низкий заряд, замените батарею
5、ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Погрешность гарантирована в течение 1 года, при 23°C±5°C и <80%RH.
5.1 Пояснения
Истинное RMS (среднеквадратичное)
5.1.1 При измерениях не синусных сигналов истинное RMS дает более
точное значение, чем простое среднее.
5.1.2 RMS позволяет точно измерять не синусные сигналы, но при
тестировании напряжения или тока AC без входящего сигнала AC на
дисплее должны быть показания от 1 до 50. Эти отклонения
нормальны. При измерении в заданных диапазонах они не влияют на
точность. Для истинного RMS требуется сигнал определенного уровня,
поэтому диапазон напряжения и тока АС задан от 2% до 100% от
полной шкалы.
Коэффициент заполнения
5.1.3 Коэфф. заполнения определяет длительность «положительного»
сигнала в периоде сигнала. К примеру, для прямоугольного сигнала,
если ширина импульса 1 с и длительность всего периода сигнала 10 с,
то коэфф. заполнения равен 0,1.
5-1. Напряжение постоянного тока (DC)
Диапазон
Шаг
Погрешность
200mV
0.1mV
±(0.8% показ. + 5)
2V
1mV
±(0.8% показ. + 3)
20V
10mV
200V
100mV
1000V
1V
±(1.0% показ. + 5)
Полное входное сопротивление: 5MΩв диап. mV, 10 MΩв других диап.
Защита от перегрузки: 250V DV или AC (пиковое) в диап. 200mV,
1000V DC или AC (пиковое) в других диапазонах.
5-2. Напряжение переменного тока (AC) (истинное RMS)
Диапазон
Шаг
Погрешность
200mV
0.1mV
±(1.2%
показ.
+ 8)
2V
1mV
±(1.0%
показ.
+ 8)
20V
10mV
200V
100mV
750V
1V
±(1.2%
показ.
+ 8)
Полное входное сопротивление: 10MΩ
Защита от перегрузки: 1000V DC или AC (пиковое)
Диапазон частот:40…1000 Гц
（для стандартного синусного и треугольного сигнала）
Показания: истинное RMS (при частотах выше 200 Гц для других форм
сигнала – только для справки)
В диапазоне AC750V можно замерять напряжение сетей питания AC380V и
AC220V. Нажмите “HOLD”, чтобы отобразить частоту напряжения сети
питания.
5-3. Постоянный ток (DC)
Защита от перегрузки: 250V DV или AC (пиковое)
Многоразовый предохранитель: после срабатывания предохранителя и
устранения перегрузки предохранитель вновь включается, и прибор можно
продолжать использовать.
Макс. падение напряжения: 200mV
Макс. ток на входе: 20A（Время замера не должно превышать 10 сек）
Диапазон частот:40…1000 Гц
（для стандартного синусного и треугольного сигнала）
Показания: истинное RMS (при частотах выше 200 Гц для других форм
сигнала – только для справки).
5-4. Переменный ток (АС)
Шаг
Погрешность
0.01µA
±(1.5% показ. +8)
0.1µA
1µA
10µA
100µA
100mA
±(2.0% показ. +10)
Защита от перегрузки: 250V RMS
Многоразовый предохранитель: после срабатывания предохранителя и
устранения перегрузки предохранитель вновь включается прибор можно
продолжать использовать.
Макс. падение напряжения: 200mV
Макс. ток на входе: 20A（Время замера не должно превышать 10 сек）
Диапазон частот:40…1000 Гц
（для стандартного синусного и треугольного сигнала）
Показания: истинное RMS (при частотах выше 200 Гц для других форм
сигнала – только для справки).
5-5. Сопротивление (авто выбор диапазона)
Диапазон
Шаг
Погрешность
200Ω
0.1Ω
±(1.5% показ. + 3)
2KΩ
1Ω
20KΩ
10Ω
200KΩ
100Ω
2MΩ
1KΩ
20MΩ
10KΩ
±(1.5% показ. + 5)
200 MΩ
100 MΩ
±(2.5% показ. + 5)
Защита от перегрузки: 250V DC и AC (пиковое)
ПРИМЕЧАНИЕ: В диапазоне 200Ω необходимо вычесть из показаний
значение сопротивления на короткозамкнутых щупах.
ВНИМАНИЕ! НЕ ПОДАВАЙТЕ на вход напряжение в режиме измерения
сопротивления!
5- 6. Емкость (авто выбор диапазона)
Диапазон
Шаг
Погрешность
20nF – 20mF
1/1000
±(8% показ. + 5)
Защита от перегрузки: 250V DC и AC (пиковое)
5-7. Температура
Диапазон
Шаг
Погрешность
-40 ~
1°C
±(3% + 4)
1000°C
-40 ~
1°F
1832°F
Защита от перегрузки: 250V DC и AC (пиковое)
Диапазон
Шаг
Погрешность
20µA
0.01µA
±(0.8% показ. + 5)
200µA
0.1µA
2mA
1µA
20mA
10µA
200mA
100µA
20A
10mA
±(1.5% показ. + 3)
