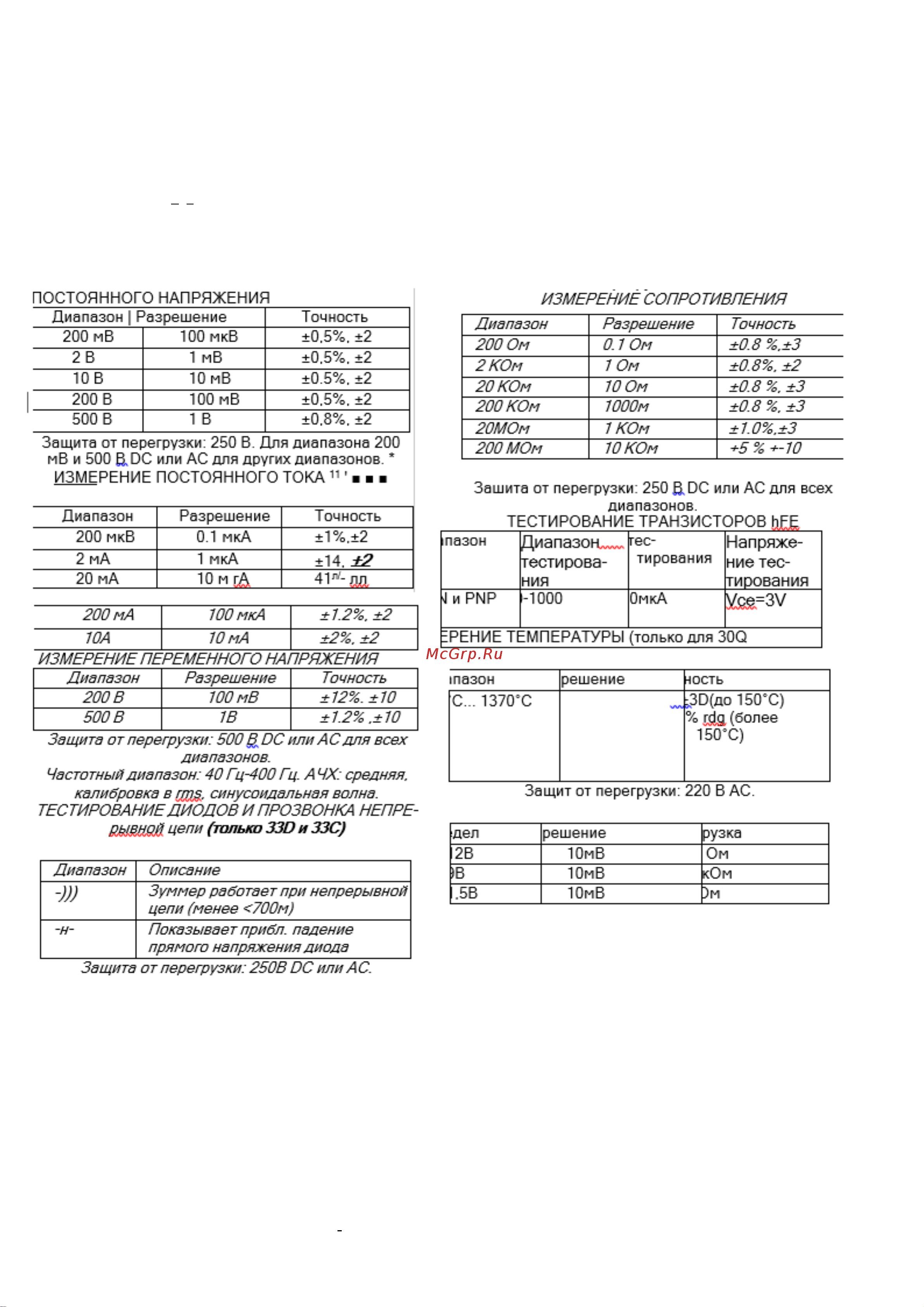

соответствующие отверстия hfc розетки на передней панели.

Снимите приблизительное значение hFE при условии тока

Базы 10 мкА, напряжении Коллектор-Эммитер: 3 В.

ПРОЗВОН НЕПРЕРЫВНОСТИ

Подключите красный щуп к разъему « V.Q.m А» и черный щуп к разъему «СОМ».

Установите переключатель в положение.))

Подключите щупы к двум точкам тестируемой цепи. Зуммер будет работать, если цепь непрерывна.

ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ (Только33С)

Установите переключатель в положение TEMP снимите показание комнатной температуры.

Подключите термопару тепа К к разъемам «V.Q.mA» и «СОМ».

Подключите тестируемый объект с термопарой.

Снимите показания на дисплее.

ТЕСТИРОВАНИЕ СИГНАЛА (только 33D)

Установите переключатель в положение Y.

Тестируемый сигнал (50 Гц появится между разъемами «V.Q.mA» и «СОМ». Выходное напряжение будет прибл.

47 кОм с определенным ОС компонентом, поэтому необходимо использовать дополнительный изолированный

конденсатор.

ТЕСТИРОВАНИЕ БАТАРЕЙ (только З3В)

Установите переключатель в положение 12В, 9В, 1,5В, в зависимости от проверяемой батареи.

..... • , Подключите красный щуп к разъему «V.Q.mA» и черный щуп к разъему «СОМ» (полярность

красного щупа +).

Подключите щупы к соответствующим выводам проверяемой батареи.

Снимите показания на дисплее. ЗАМЕНЫ БАТАРЕИ И ПРЕДОХРАНИТЕЛЯ Если на дисплее появился символ батареи,

замените батарею. Предохранитель, как правило, редко требует замены. Для замены батарее или предохранителя (200мА/250В)

удалите 2 винта в нижней части корпуса. Удалите старую и установите новую батарею. Следите за полярностью!

Внимание! Перед тем, как открыть корпус, убедитесь, что щупы отсоединены от тестируемой цепи. Во избежание

электрического тока тред использованием прибора закройте корпус и крепко зафиксируйте шурупы.
