6
5.3. Вращением ручки 3 терморегулятора обеспечивается изменение периодов времени нагрева
и остывания конвектора, что ведёт к изменению количества потребляемой из сети электрической
энергии (или мощности нагрева) и соответственно, изменению степени нагрева воздуха в
помещении. Полный поворот ручки терморегулятора находится в пределах от до 270º. Угол
поворота вправо от 0º до 225º обеспечивает регулировку мощности нагрева от 0 до номинальной.
Поворот ручки вправо от 225º до 27 обеспечивает постоянное включение номинальной
мощности нагрева.
5.4. Индикация нагрева конвектора производится лампочкой клавишного выключателя:
лампочка на клавише выключателя горит при нагреве и гаснет при достижении заданной
терморегулятором мощности нагрева (идёт остывание). Вращая ручку управления 3 по
направлению шкалы увеличивается мощность нагрева, вращая против направления
уменьшается.
Внимание! При регулировке мощности нагрева необходимо учитывать, что процессы
«нагрева» и «остывания» конвектора обладает большой инерционностью и при
установке ручки 3 на заданный угол может пройти значительное время прежде, чем
установится мощность нагрева, соответствующая заданному угловому положению ручки 3
терморегулятора.
5.5. Подключение конвектора к питающей сети производится шнуром питания с вилкой 5. Для
установки конвектора на стене предусмотрены кронштейны 6. Для напольного исполнения
предусмотрены ножки - опоры 7. По требованию заказчика конвекторы комплектуются колёсными
парами 10, в которую входят опоры колёсные, саморезы и специальные ножки 7, крепящиеся к
основанию 9 на 2 самореза каждая. Колёсные опоры крепятся к ножкам 7 на 2 самореза.
1 - кожух; 6 - кронштейн (для настенной установки);
2 - боковая крышка; 7 - ножка (для напольной установки);
3 - ручка терморегулятора; 8 – основание;
4 - клавишный выключатель; 9 – саморез;
Размеры приведены для справки
Электрическая схема конвектора ZCH 10E1 показана на рис. 2.
Электрическая схема конвекторов ZCH 15E1 и ZCH 20E1 показана на рис. 3.

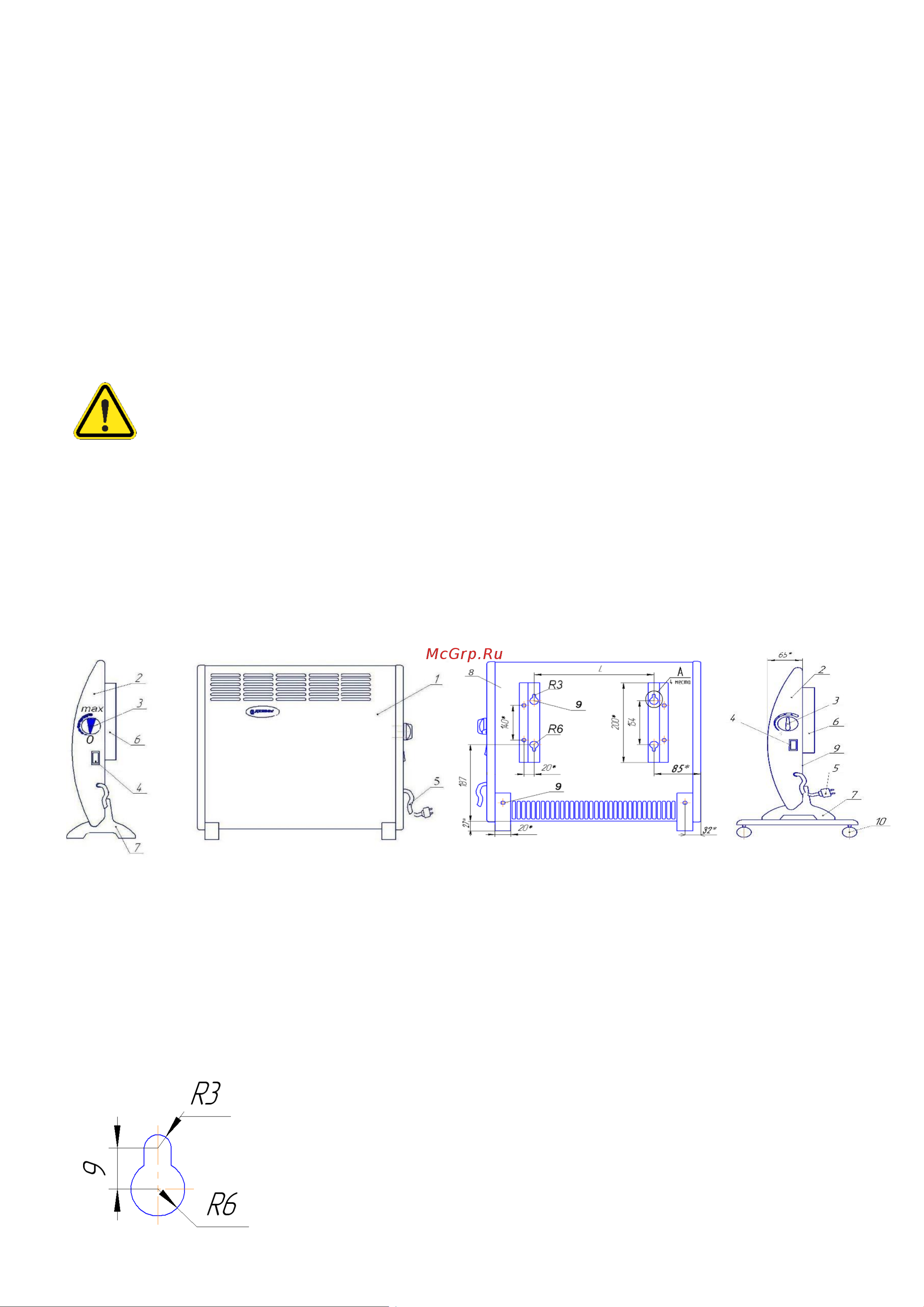

Рисунок 1 - Общий вид универсального конвектора
Вариант установки
на колесную пару
(по требованию
заказчика)
