ТЕПЛОВАЯ ПУШКА ДИЗЕЛЬНАЯ

Рис. 3

Сборка

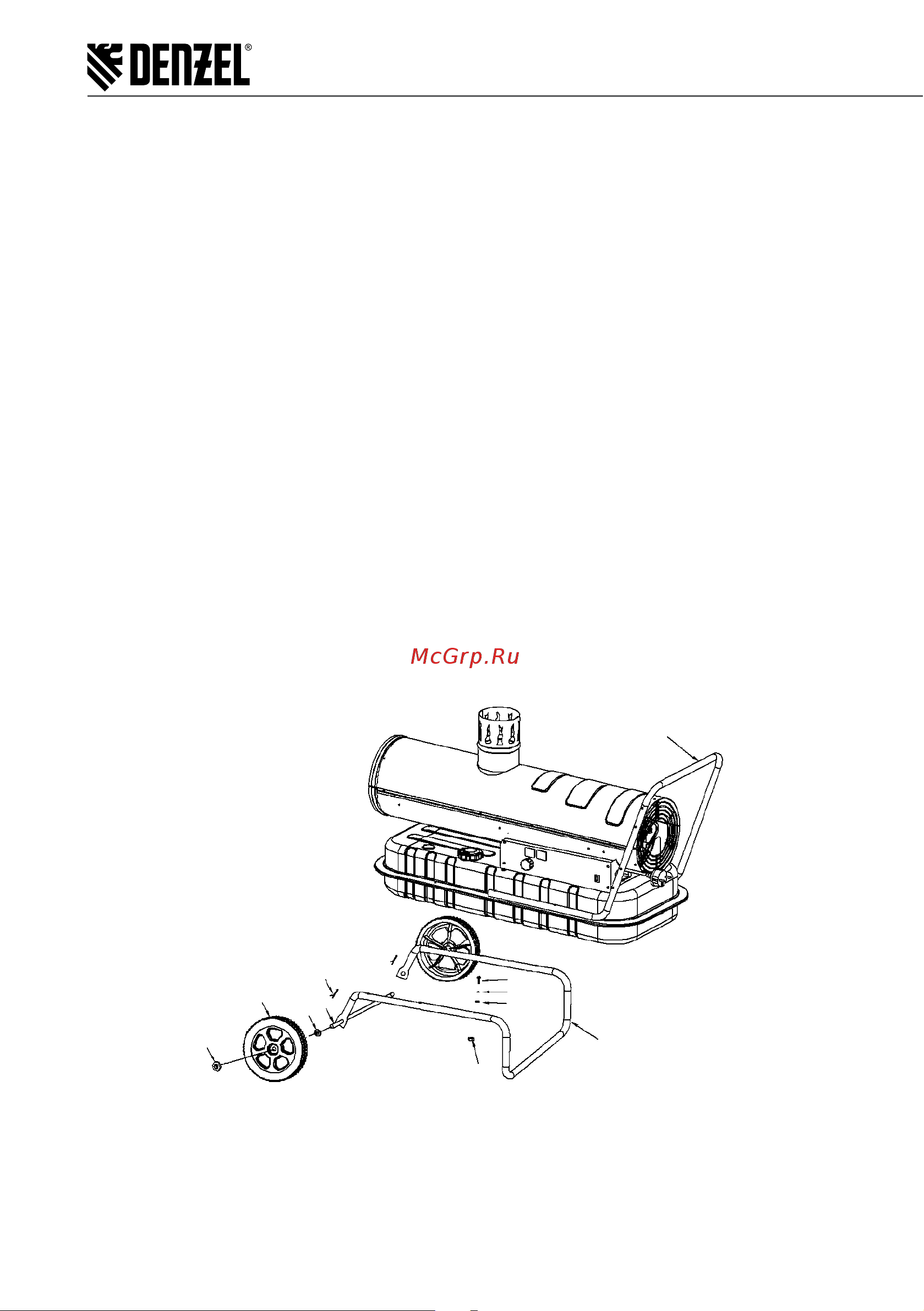

Для сборки нагревателя выполните следующие действия (рис. 4):

1. Вставьте вал 10 колеса 8 в соответствующие отверстия опорной ножки 5, вставьте шплинт 11 в соот-

ветствующие отверстия. Установите плоскую шайбу 9 с двух сторон вала, наденьте колеса 8 на вал 10,

закрутите гайки M12 7. Закрепите колеса на валу.

2. Установите корпус тепловой пушки на ножку в сборе; убедитесь, что 4 отверстия ручки 1 совпадают

с 4 отверстиями на ножке 5 соответственно.

3. С помощью винта 2, пружинной шайбы 3, плоской шайбы 4 и гайки M5 6 закрепите к корпусу тепловой

пушки ножку и ручку, как показано на рис. 4.

Рис. 4

1. Ручка 1 шт.

2. Винт 6 шт.

3. Пружинная шайба 6 шт.

4. Плоская шайба 6 шт.

5. Ножка 1 шт.

6. Гайка M5 6 шт.

7. Гайка M12 2 шт.

8. Колесо 2 шт.

9. Шайба Ø12 2 шт.

10. Вал 1 шт.

11. Шплинт 2 шт.
