ТРИММЕР БЕНЗИНОВЫЙ

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

Сборка изделия

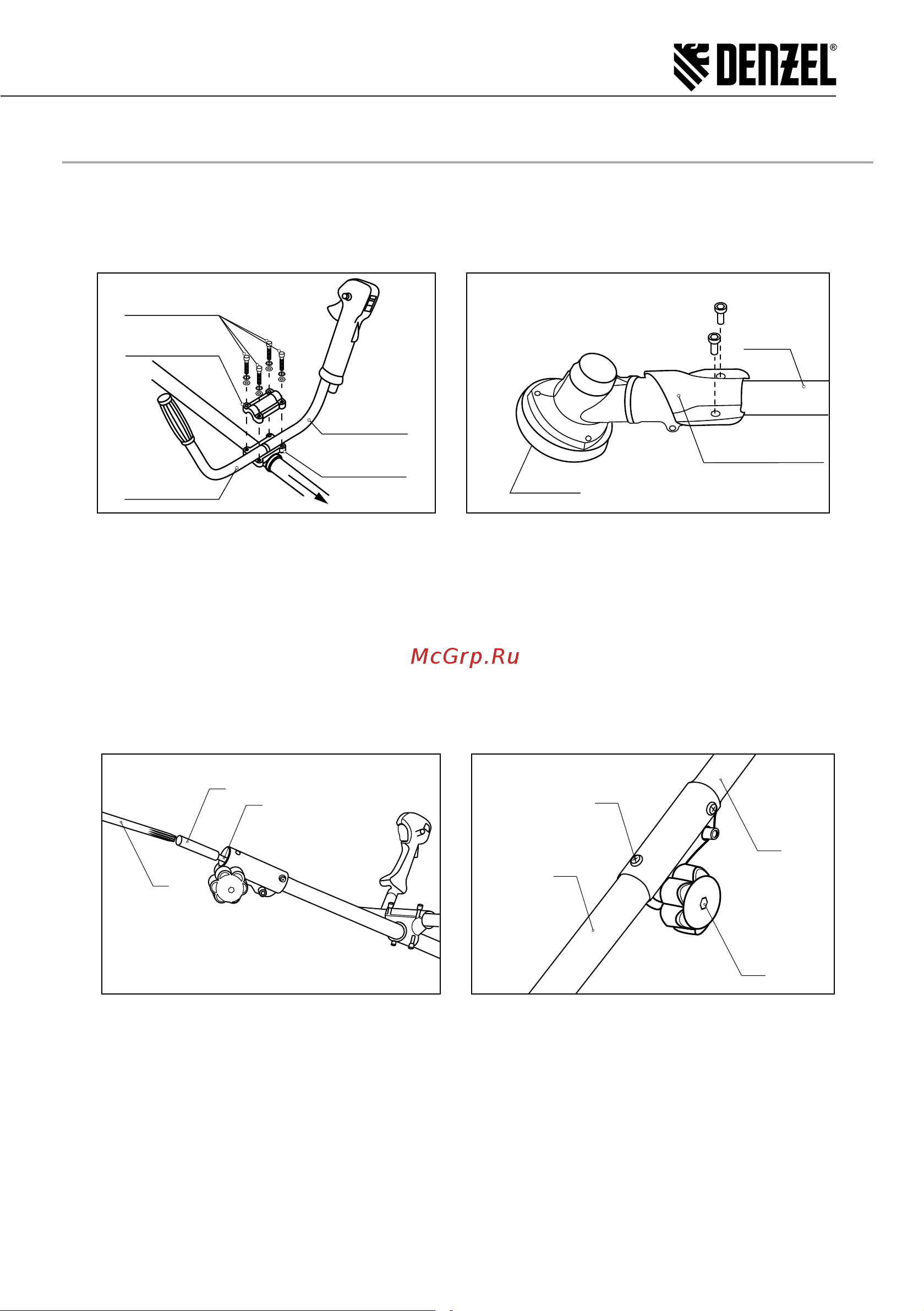

1. Установите рукоятки на штангу и зафиксируйте соединение с помощью крепежа (рис. 2).

2. Установите защитный кожух на штангу и зафиксируйте его двумя винтами (рис. 3).

Верхняя часть

крепления

Левая

рукоятка

Правая

рукоятка

Двигатель

Средняя часть

крепления

Болты

крепления

Редуктор

Кронштейн кожуха

Штанга

Рис. 2 Рис. 3

3. Для моделей, имеющих разборную штангу, соедините вал верхней части штанги 1 (рис. 4) и нижней

части штанги 2 (рис. 4) с помощью муфты 3 (рис. 4) из комплекта.

4. Соедините верхнюю 1 (рис. 5) и нижнюю 2 (рис. 5) часть штанги, повернув ее так, чтобы пружинная

кнопка нижней части 3 (рис. 5) вошла в отверстие муфты верхней части штанги. При необходимости

поверните вал катушки так, чтобы приводной вал, находящийся в нижней части штанги, вошел в заце-

пление с ответной частью в верхней части. Зафиксируйте соединение стяжным винтом коннектора

штанги 4 (рис. 5).

Рис. 4 Рис. 5

5. Установите штангу в сборе на двигатель, используя четыре винта (рис. 6). При этом выходной вал

редуктора и бензобак должны располагаться с одной стороны.
