1. кнопка включения / выключения;
2. трехпозиционный переключатель
управления вентиляторами;
3. трехпозиционный переключатель
управления режимов нагрева;
4. поворотный потенциометр (термостат) для
задания необходимой температуры воздуха
в помещении;
5. светодиодный индикатор работы
вентиляторов (зеленого цвета);
6. светодиодный индикатор работы нагрева
(красного цвета).
4.4.4 Управление контроллером KRC-32
Перед включением завесы переключатели
контроллера должны находиться в положении
1, а кнопка включения в отжатом положении.
4.4.4.1 Включение вентиляции.
Для включения завесы в режим вентиляции
необходимо нажать кнопку включения «1»
и установить в необходимое положение
переключатель «2». При переводе
переключателя «2» в положение 1 завеса
работает в минимальном, в положение 2 в
среднем, а в положение 3 в максимальном
режиме вентиляции.
4.4.4.2 Включение вентиляции с подогревом
воздуха.
Для включения завесы в режим вентиляции с
подогревом воздуха необходимо выполнить
пункт 5.4.4.1, перевести переключатель «3»
в положение 2 или 3 и вращающимся диском
«5» установить необходимую температуру.
При переводе переключателя «3» в
положение 2 завеса работает в частичном
режиме тепловой мощности, а в положении
3 в полном режиме тепловой мощности.
4.5 Управление несколькими
завесами с одного контроллера KRC - 32.
4.5.1 С одного контроллера можно
управлять несколькими одинаковыми
завесами, количество которых указано в
4. Устройство и порядок работы
4.1 Завеса состоит из корпуса (1),
изготовленного из листовой оцинкованной
стали. Внутри корпуса расположены
оребренные электрические нагревательные
элементы (ТЭНы) и осевые вентиляторы
(2) с классом защиты IP54. В модели KVC-
P15E12-33 используется два осевых
вентилятора. В модели KVC-P20E18-33
используется три осевых вентилятора.
4.2 Вентиляторы забирают воздух через
воздухозаборную решетку расположенную
на задней стенке корпуса завесы, поток
воздуха проходя через ТЭНы, нагревается
и выходит через воздуховыпускное сопло
(3) в виде направленной струи.

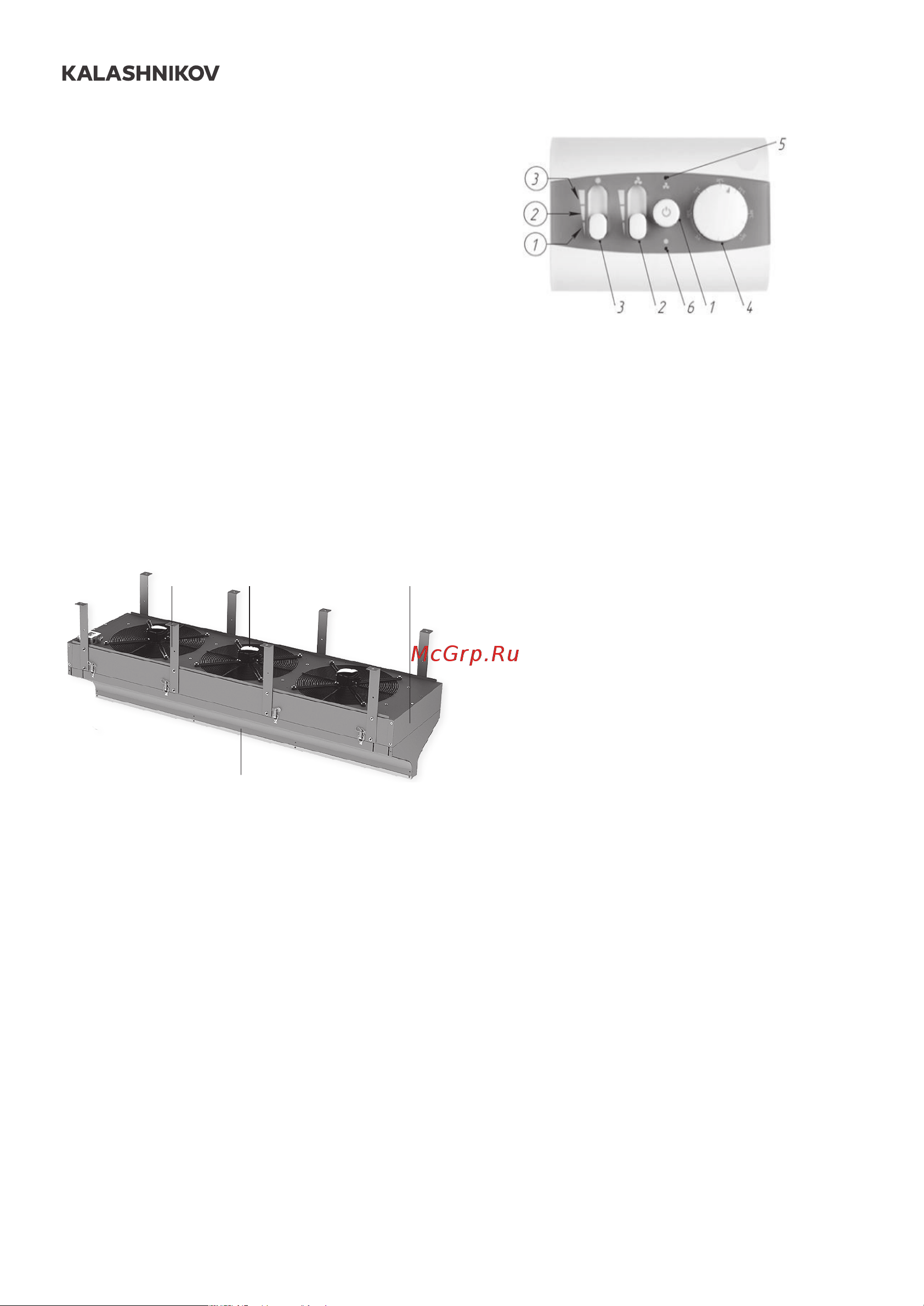

1. Корпус завесы
2. Осевой вентилятор (IP54)
3. Воздуховыпускное сопло
4. Транспортировочные кронштейны
4.4 Контроллер управления завесами KRC-
32.
4.4.1 Управление завесами осуществляется
с помощью выносного проводного
контроллера. Контроллер, при помощи
встроенного датчика температуры,
позволяет поддерживать необходимую
температуру воздуха вблизи проема и
регулировать тепловую мощность завесы.
4.4.2 При подключении к контролле выносного
датчика считывание температуры со
встроенного датчика прекращается.
4.4.3 На контроллере расположены:
124
3
