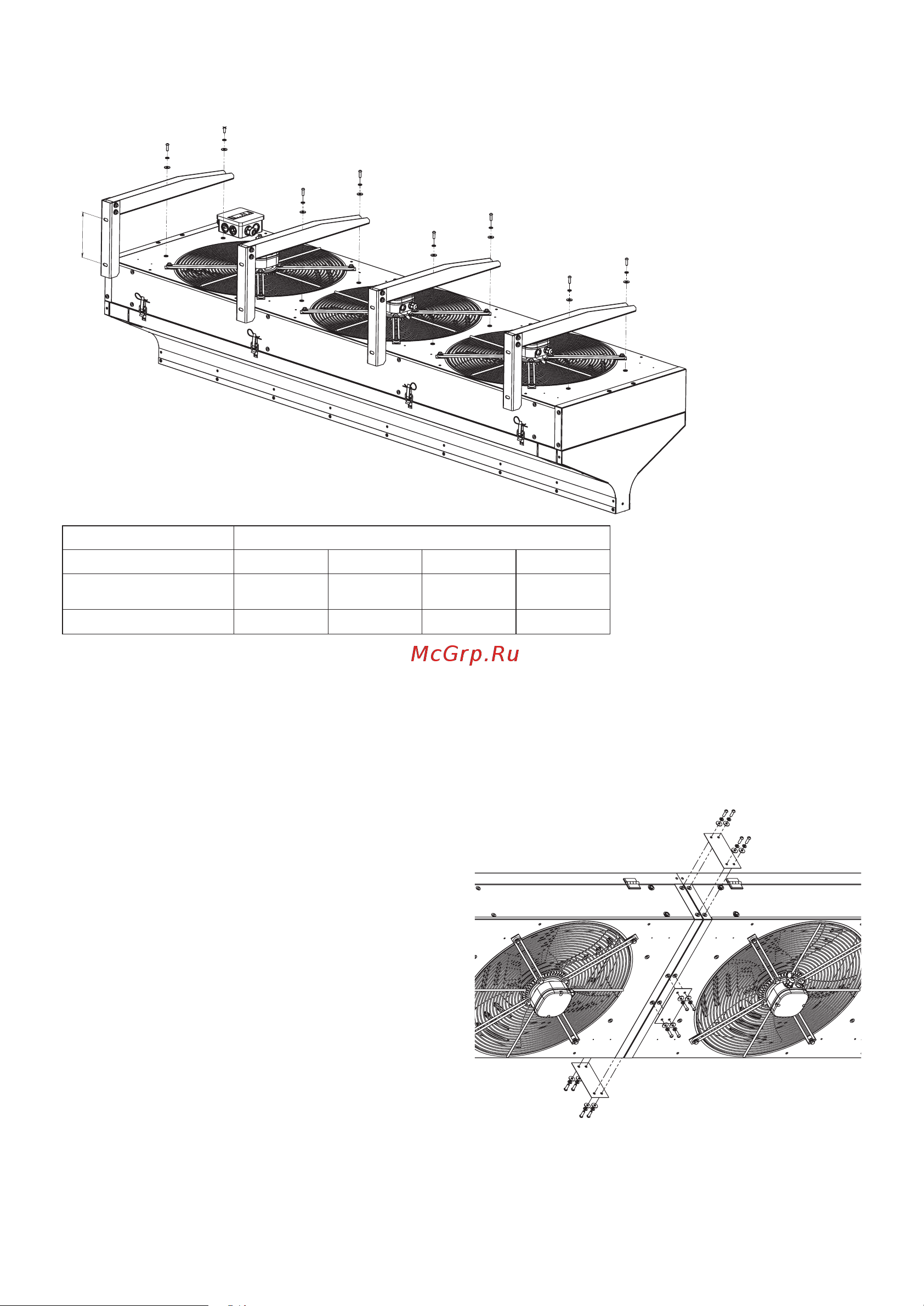

Требования к установке и подключению

150

Таблица 4.

Модель завесы Размеры, мм

A1 A2 A3 B2

KVC-P15E12-33

122 590 590 256

KVC-P20E18-33

121 601 580 256

6.6 Горизонтальная установка

7.6.1 при горизонтальном монтаже завеса

должна быть установлена на расстоянии

не менее 1,8 м над полом.

7.6.2 Воздуховыпускное сопло завесы раз-

мещается как можно ближе к верхней

кромке проема при этом для обеспечения

беспрепятственного забора воздуха необ-

ходимо выдерживать расстояние между

задней стенкой корпуса и потолком не

менее 300 мм.

6.6.3 На задней поверхности предусмотрены

резьбовые отверстия, для монтажа завесы

посредством монтажных шпилек М6.

6.6.4 Допускается крепление завесы к

стене при помощи угловых кронштейнов

(опция). Завеса KVC-P15E12-33 крепится

при помощи трех кронштейнов,

завесы KVC-P20E18-33 крепится

при помощи четырех кронштейнов.

6.6.5 ВНИМАНИЕ!

Допускается установка двух завес вплот-

ную и друг на друга, корпуса завес долж-

ны быть соединены между собой мон-

тажными пластинами для обеспечения

жесткой фиксации корпусов (опция).

*завеса 2 *завеса 1

6.7 Вертикальная установка

6.7.1 При вертикальном монтаже завесы ее

необходимо располагать таким образом,

чтобы выпуск воздуха находился наибо-
