только за технологические швеллера.

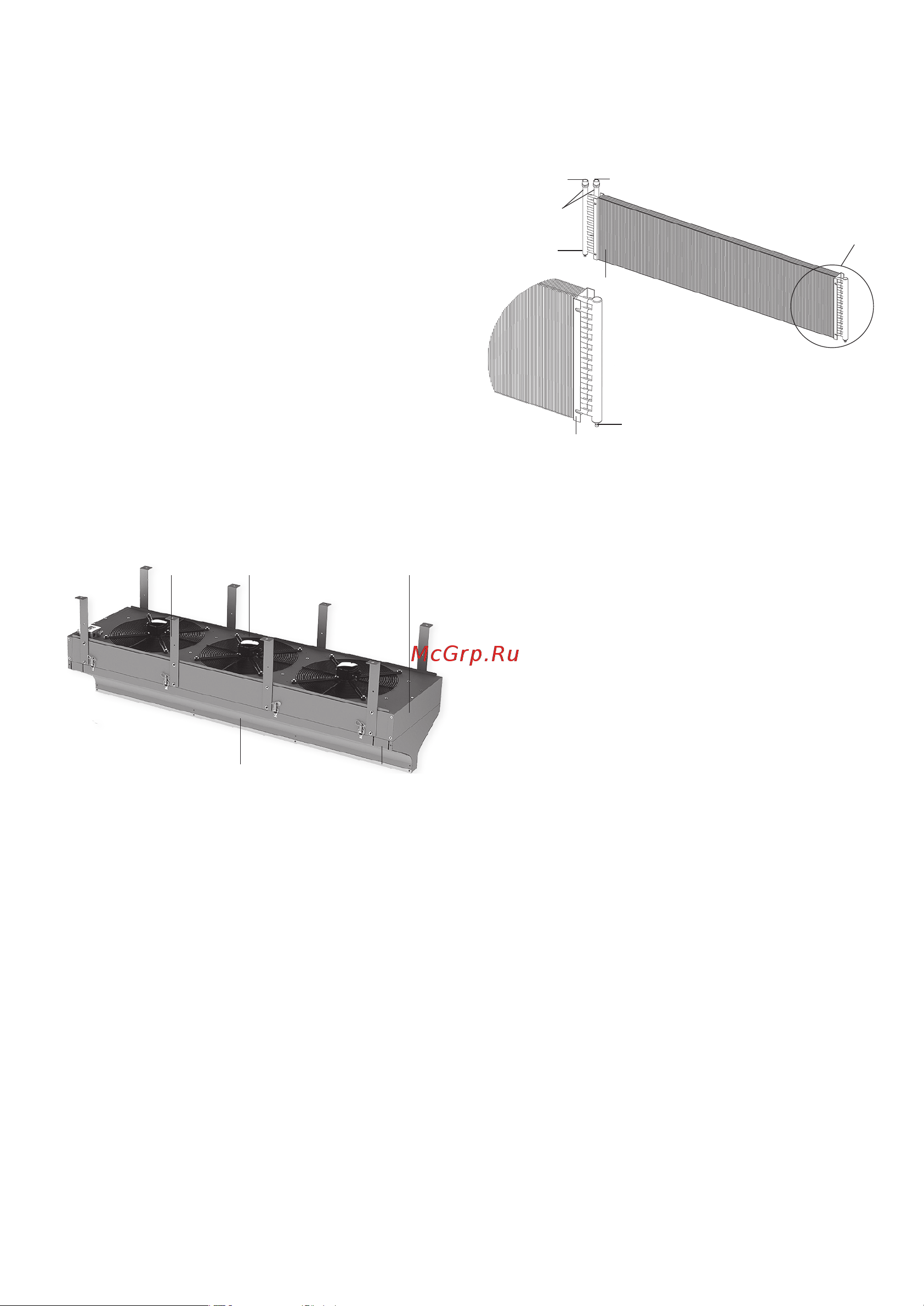

1. Водяные патрубки ¾ дюйма (1а – подвод те-

плоносителя, 1б – отвод теплоносителя)

2. Резьбовая заглушка для слива

теплоносителя

3. Алюминиевые ребра

4. Технологический швеллер

5. Коллектор

4.5 ВНИМАНИЕ!

В случае аварийного прекращения подачи тепло-

носителя в зимнее время года для избежания

повреждения теплообменника необходимо

провести слив теплоносителя. Слив осущест-

вляется через резьбовые заглушки (2) которые

расположены на торцах коллекторов. Доступ к

заглушкам через отверстия в корпусе завесы.

4.6 ВНИМАНИЕ!

Производитель не несет ответственность в слу-

чае повреждения теплообменника вследствие

замерзания теплоносителя. Если предусматри-

вается работа завесы при температурах ниже

+5 С, то в качестве теплоносителя рекоменду-

ется использовать раствор гликоля.

4.7 ВНИМАНИЕ!

В случае первого запуска или запуска после

слива теплоносителя необходимо удалить

остатки воздуха из теплообменника. Удаление

воздуха осуществляется при помощи

ослабления резьбовой заглушки.

4.5 Контроллер управления завесами KRC-

32.

4.5.1 Управление завесами осуществляется

Технические характеристики

4. Устройство и порядок работы

4.1 Завеса состоит из корпуса

(1), изготовленного из листовой

оцинкованной стали. Внутри корпуса

расположены осевые вентиляторы (2)

с классом защиты IP54. В модели KVC-

P15W35-13 используется два осевых

вентилятора. В модели KVC-P20W50-13

используется три осевых вентилятора.

4.2 Вентиляторы забирают воздух

через воздухозаборную решетку

расположенную на задней стенке корпуса

завесы, поток воздуха проходя через

теплообменник, нагревается и выходит

через воздуховыпускное сопло (3) в виде

направленной струи.

1. Корпус завесы

2. Осевой вентилятор (IP54)

3. Воздуховыпускное сопло

4. Патрубки DIN ¾

5. Транспортировочные кронштейны

4.3 Теплообменник выполнен из медных

трубок, для увеличения эффективности

обогрева на трубках теплообменника рас-

положены ребра из тонколистового алю-

миния, которые увеличивают площадь

теплоотдачи. Максимальное рабочее дав-

ление теплообменника 16 атмосфер при

температуре теплоносителя 150 °С.

4.4 Для предотвращения загибов,

вмятин и повреждений оребрения, при

техническом обслуживании и установке

теплообменника следует удерживать его

125

3 4

1а
