4. Устройство и порядок работы

4.1 Завеса состоит из корпуса (1), изготовлен-

ного из листовой оцинкованной стали. В

модели KVC-P15-V-13 используется два осе-

вых вентилятора. В модели KVC-P20-V-13

используется три осевых вентилятора(2).

4.2 Вентиляторы забирают воздух через воз-

духозаборную решетку расположенную на

задней стенке корпуса завесы, поток воз-

духа проходя через теплообменник, нагре-

вается и выходит через воздуховыпускное

сопло (3) в виде направленной струи.

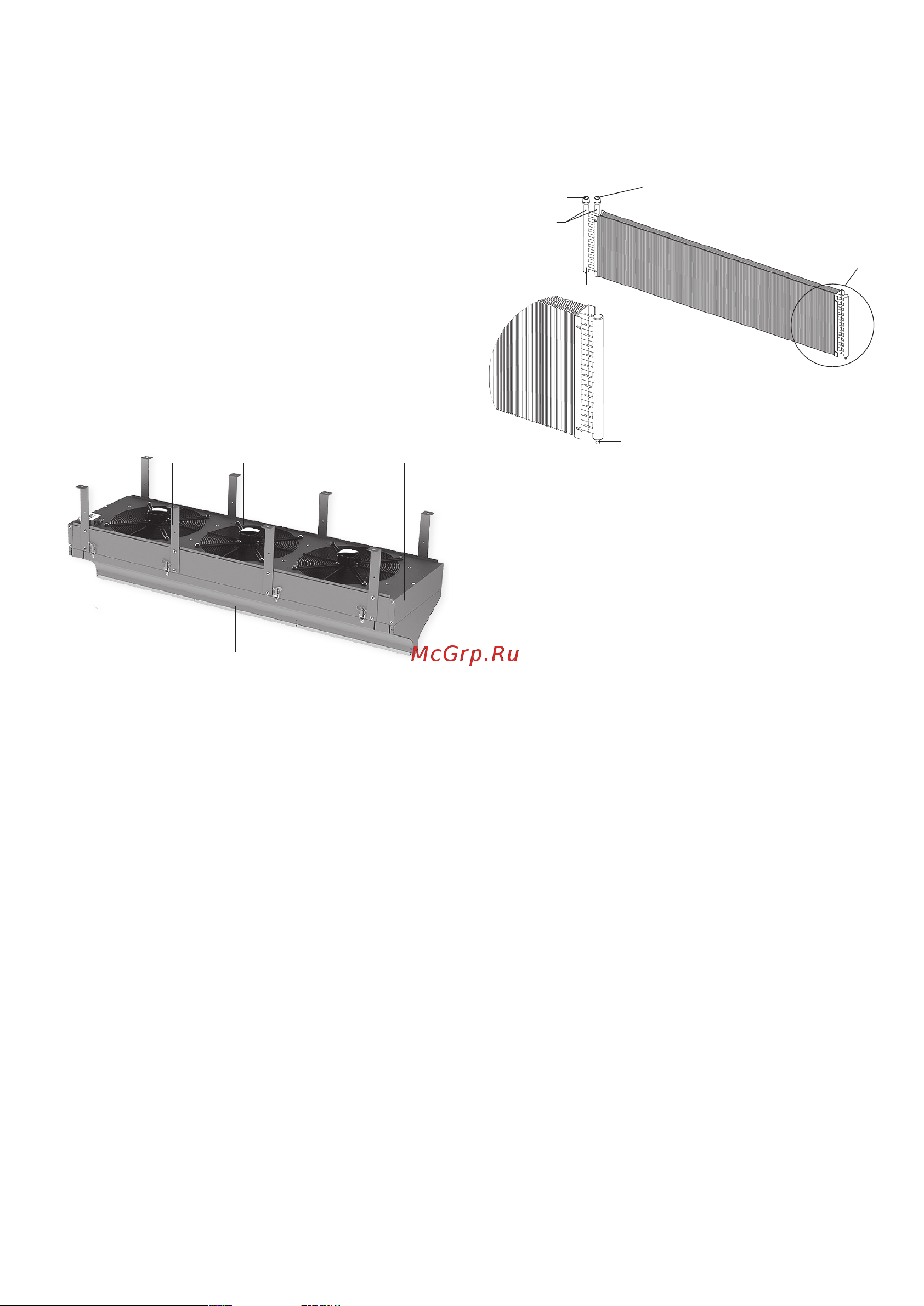

1. Корпус завесы

2. Осевой вентилятор (IP54)

3. Воздуховыпускное сопло

4. Патрубки DIN

5 Транспортировочные кронштейны

4.3 Теплообменник выполнен из медных

трубок, для увеличения эффективности

обогрева на трубках теплообменника рас-

положены ребра из тонколистового алю-

миния, которые увеличивают площадь

теплоотдачи. Максимальное рабочее дав-

ление теплообменника 16 атмосфер при

температуре теплоносителя 150 °С.

4.4 Для предотвращения загибов,

вмятин и повреждений оребрения, при

техническом обслуживании и установке

теплообменника следует удерживать его

только за технологические швеллера.

1. Водяные патрубки ¾ дюйма (1а – подвод

теплоносителя, 1б – отвод теплоносителя)

2. Резьбовая заглушка для слива

теплоносителя

3. Алюминиевые ребра

4. Технологический швеллер

5. Коллектор

Устройство и порядок работы

4.4 ВНИМАНИЕ!

В случае аварийного прекращения подачи

теплоносителя в зимнее время года для

избежания повреждения теплообменника

необходимо провести слив теплоносителя.

Слив осуществляется через резьбовые за-

глушки (2) которые расположены на торцах

коллекторов. Доступ к заглушкам через

отверстия в корпусе завесы.

ВНИМАНИЕ!

Производитель не несет от-

ветственность в случае повреждения те-

плообменника вследствие замерзания

теплоносителя. Если предусматривается

работа завесы при температурах ниже +5

С, то в качестве теплоносителя рекоменду-

ется использовать раствор гликоля.

ВНИМАНИЕ!

В случае первого запуска

или запуска после слива теплоносителя

необходимо удалить остатки воздуха из

теплообменника. Удаление воздуха осу-

ществляется при помощи ослабления

резьбовой заглушки.

4.5 Контроллер управления завесами KRC-

32.

4.5.1 Управление завесами осуществляется

с помощью выносного проводного

контроллера. Контроллер, при помощи

встроенного датчика температуры,

позволяет поддерживать необходимую

температуру воздуха вблизи проема и

регулировать тепловую мощность завесы.

4.5.2 При подключении к контролле выносного

датчика считывание температуры со

встроенного датчика прекращается.

4.5.3 На контроллере расположены:

1а

1б

125

3 4
