9

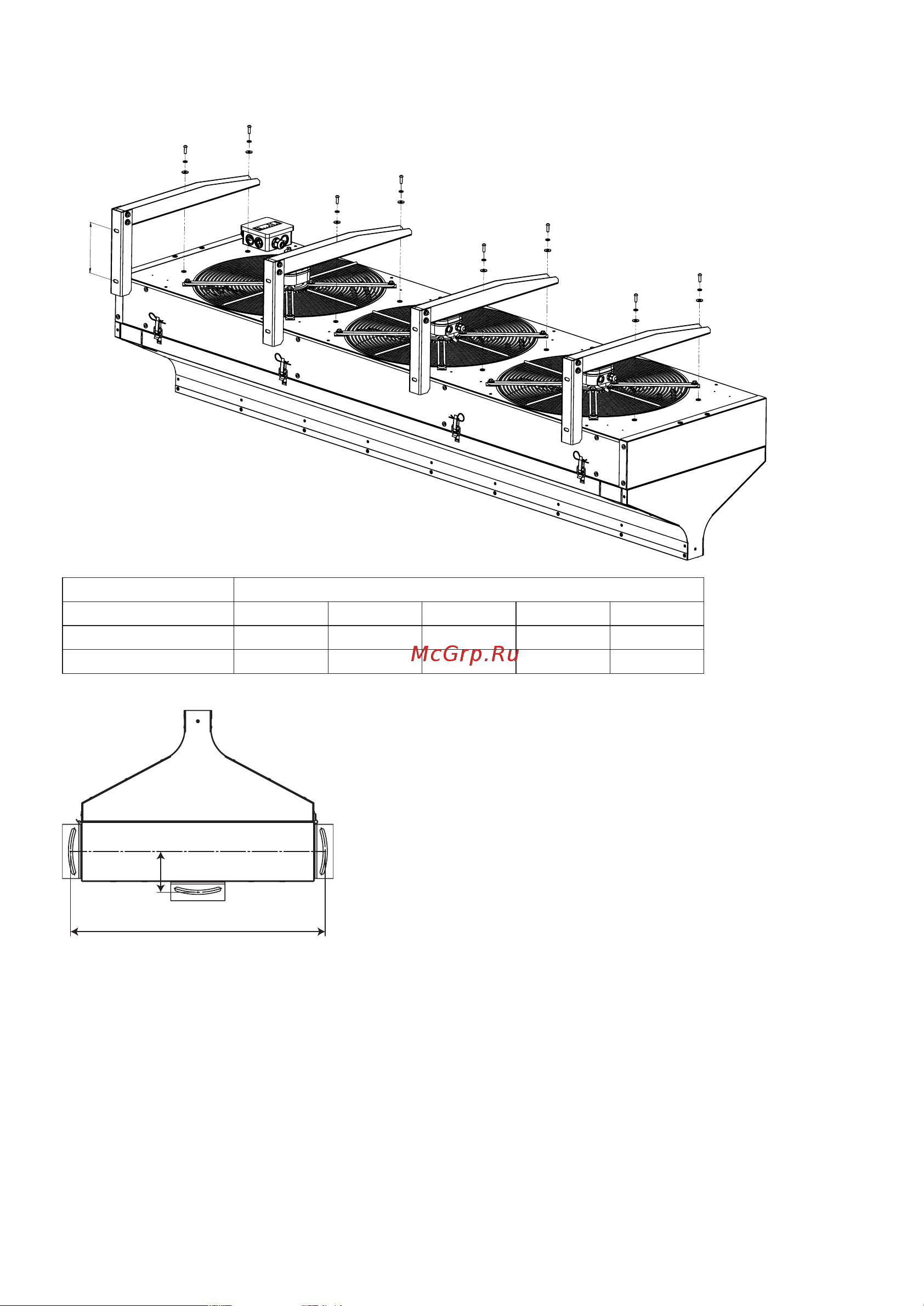

Монтаж завесы
Модель завесы Размеры, мм
A1 A2 A3 А4 B2
KVC-P15V-13 122 590 590 - 256
KVC-P20V-13 121 601 580 601 256
150
98
610
6.7.3 ВНИМАНИЕ!
При установке завес непосредственно на
пол, для избегания травм и повреждения
оборудования связанного с возможным
опрокидыванием завесы обязательно
крепление корпуса завесы к полу при
помощи анкерных болтов.
6.7.4 Кронштейны для крепления к полу
(опция) позволяют регулировать угол
поворота завесы относительно проема.
6.7.5
ВНИМАНИЕ!
По умолчанию завесы рассчитаны для
установки слева от проема. Для установки
завесы справа от проема необходимо
выполнить несколько действий (см. пункт
«переустановка теплообменника»).
6.8 Переустановка теплообменника
Для установки завесы справа от проема
необходимо выполнить следующие дей-
ствия:
1. Отстегнуть защелки и откинуть сопло
завесы в сторону.
2. Отвернуть гайки, фиксирующие
теплообменник к корпусу завесы и достать
теплообменник.
3. Открыть техническое окошко под па-
трубки теплообменника путем срезания
перемычек.
4. Установить теплообменник в новое по-
ложение (патрубки должны выходить во
вновь проделанное техническое окошко) и
зафиксировать его к корпусу водяной за-
весы при помощи 4 гаек.
5. Установить и закрепить сопло водяной
завесы.
