8
необходима обязательная установка во-
дяного фильтра.
Подключение к электрической сети
Электропитание и пульт управления к прибору
подключаются путем подвода кабеля питания
к клеммной колодке завесы. Клеммная ко-
лодка завесы находится в районе патрубков
теплообменника за задней воздухозаборной
решеткой (см. рис. ниже).
Подключение к электросети осуществляется
через автоматический выключатель в соот-
ветствии с «Правилами устройства электро-
установок». Автоматический выключатель
сети потребителя должен обеспечивать пол-
ное снятие питающего напряжения с изделия.
При монтаже стационарной проводки исполь-
зовать пятижильный кабель с минимальным
сечением 1,0 мм
2
по медному проводнику.
Электрическая сеть, к которой будет под-
ключена завеса, должна обеспечивать защи-
ту изделия от перегрузок и токов короткого
замыкания.
ВНИМАНИЕ!
При неверном подключении фаз при мон-
таже, двигатели завесы будут вращаться в
обратном направлении, что отрицательно
скажется на воздушном потоке.
Монтаж и подключение контроллера
управления
Для установки контроллера управления необ-
ходимо, отвернув винт, снять верхнюю крыш-
ку и панель контроллера, закрепить контрол-
лер на стене, установить панель и верхнюю
крышку (инструкция по установке и комплект
крепежа прилагаются).
Контроллер управления подключается в со-
ответствии с цифровыми маркировками, на-
несенными на клеммную колодку завесы и
клеммную колодку пульта.
ВНИМАНИЕ!
Имеется возможность группового соединения
к одному контроллеру. Подключение долж-
но осуществляться строго в соответствии с
принципиальными схемами, приведенными
выше. Одновременно возможно присоеди-
нить к одному пульту до 10 завес.
К контроллеру KRC-32 при необходимости
может быть подключен внешний датчик тем-
пературы (опция, предоставляется отдельно).
Характеристики: датчик температуры с из-
мерительным элементом типа NTC10 с отри-
цательным температурным коэффициентом;
сопротивление при 25
o
С R = 10 кОм; макси-
мальный ток не ниже 0,1 А.
ВНИМАНИЕ!
При групповом подключении необходи-
мо соблюдать расположение фаз между
подключаемыми завесами, а также меж-
ду завесами и пультом. Фазы на завесах
должны подключаться идентично, под-
ключение общего пульта управления осу-
ществлять строго на ту фазу, которая при-
соединяется на завесах к клемме L3.
ВНИМАНИЕ!
Пульт управления должен располагаться вне
зоны воздушного потока завесы, иначе рабо-
та терморегулятора будет зависеть от темпе-
ратуры воздушного потока.
ВНИМАНИЕ!
Запрещается подсоединение шины зазем-
ления к водопроводной трубе, линии газос-
набжения, молниеотводу, телефонной или
антенной сети.
ОСТОРОЖНО!
Обязательно должно быть обеспечено зазем-
ление тепловой завесы.

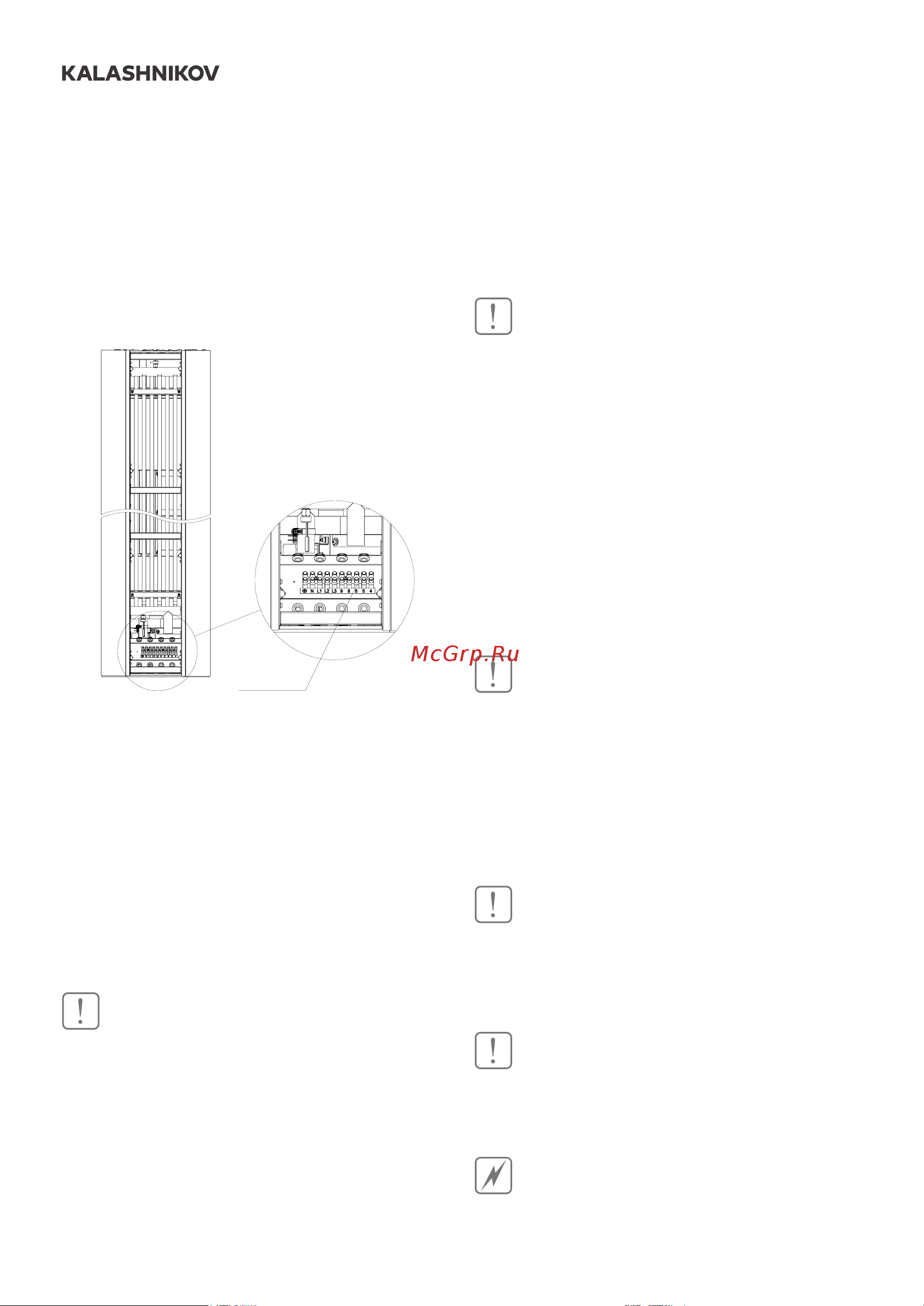

Клеммная колодка
109.17
1:10
Листов 1
Лист 1
Масштаб
Масса
Лит.
Утв.
Н. контр.
Пров.
Т. контр.
Разраб.
Дата
Подп.
докум.
Лист
Изм
.
Справ.
Перв. примен.
Подп. и дата
Инв. дубл.
Взам. инв.
Подп. и дата
Инв. подл.
ИЗТТ
Формат А0
Копировал
Сборочный чертеж
BHCKW-45.2401.000.000 BSСБ
BHCKW-45.2401.000.000 BSСБ
PDM: чертеж Редакция: [], Файл: BHCKW-45.2401.000.000-9005 (Тепловая завеса BHC-D25-W45) / модель Редакция: [], Файл: BHCKW-45.2401.000.000-9005 (Тепловая завеса BHC-D25-W45)
Тепловая завеса
BHC-D25-W45 BS
6
C
12345
A
B
