10
ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ
Подключение должно производиться ква-
лифицированным персоналом соответ-
ствующими инструментами согласно со-
ответствующей схеме соединений.
Для подключения к электрической сети
используются винтовые клеммы, располо-
женные в клеммной коробке.
Кабель электропитания должен соответ-
ствовать мощности вентилятора. Кабель
питания и защитный автоматический вы-
ключатель подбираются по требованиям
общих нормативных документов (ПУЭ,
ГОСТ и СНиП).
При подключении электропитания необ-
ходимо:
• проверить соответствие электрической
сети данным, указанным на вентиляторе;
• проверить электрические провода и со-
единения на соответствие требованиям
электробезопасности;
• проверить направление движения воздуха;
• заземлить вентилятор.
При использовании ступенчатых или ти-
ристорных регуляторов, ток мотора при
низких напряжениях может превысить ука-
занный номинальный ток. В этом случае
рекомендуется эксплуатировать вентиля-
тор на первых двух скоростях регулятора
или произвести подстройку минимума
выходного напряжения на электронных ре-
гуляторах в сторону увеличения.
Вентиляторы рассчитаны на непрерывную
эксплуатацию. Система управления не
должна допускать экстремальные режимы
переключений!
Обязательно подключение заземления!
Перед пуском в эксплуатацию необходи-
мо замерить параметры электрообору-
дования в соответствии с действующими
нормами и занести в таблицу «Сведения о
монтажных и пусконаладочных работах» в
конце руководства (либо зафиксировать в
акте) следующие параметры:
1. Напряжение сети электропитания. Оно
должно соответствовать указанному на
устройстве в пределах ±10%, если на та-
бличке не указано иное.
2. Сопротивление изоляции обмоток. Оно
не должно быть менее 2 МОм.
3. Сопротивление обмоток. Оно должно ва-
рьироваться по обмоткам в пределах 10%.
4. Сила тока.
А также необходимо проверить направле-
ние вращения вентилятора.

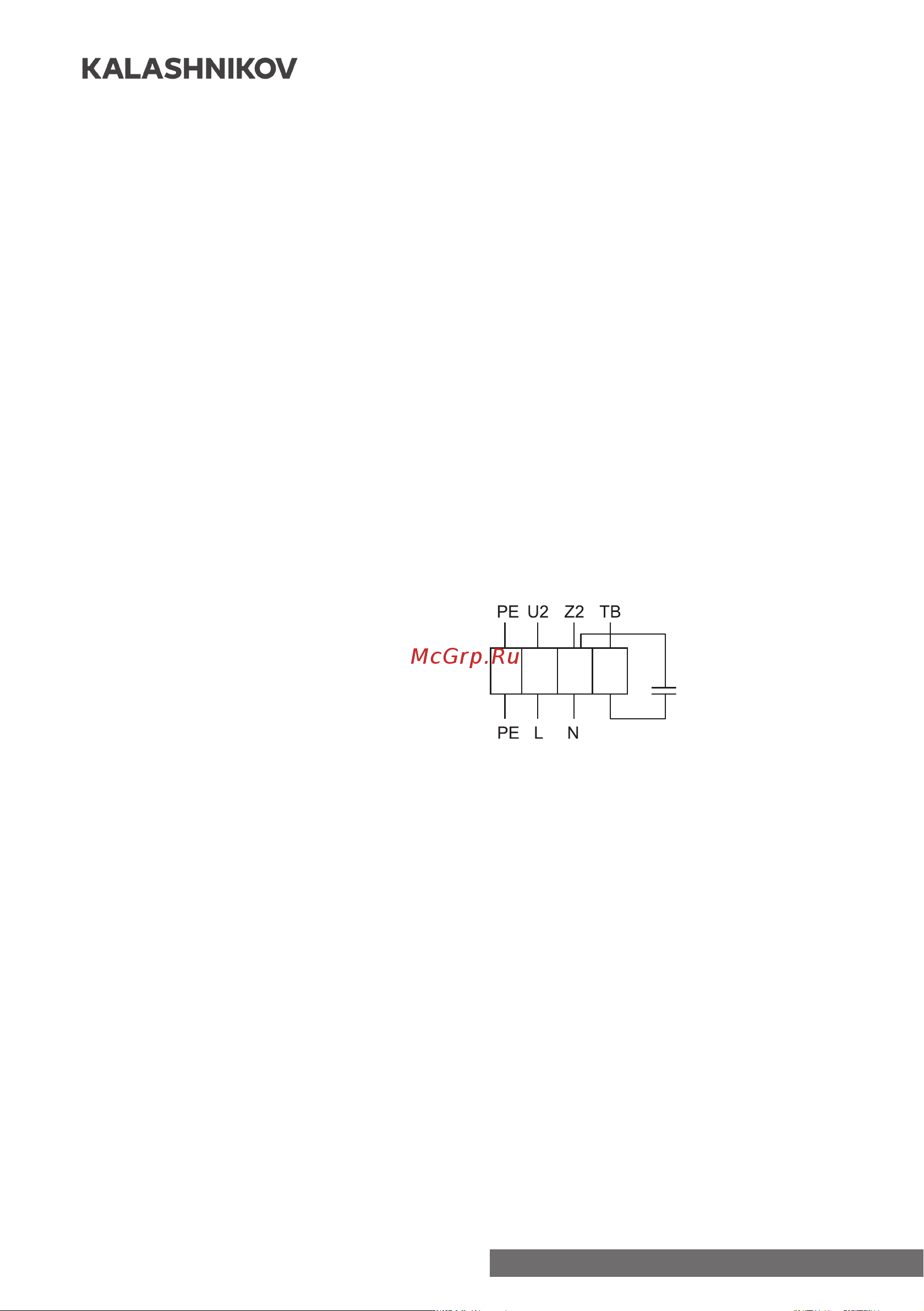

Схема электрических
соединений
KV FC (1 ~ 230 В) Z2 –
черный
U2 – синий или серый
TB – коричневый
PE – желто-зеленый
ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ
ПУСКОНАЛАДОЧНЫЕ РАБОТЫ
